Cara Memperkuat Medan Magnet Lilitan, Kecuali, itu bukan cuma teori di buku fisika yang bikin ngantuk, lho. Ini adalah kunci buat bikin bel listrikmu lebih nyaring, speaker mini lebih bassy, atau proyek elektromagnet lo lebih powerful. Bayangin aja, dengan memahami beberapa trik sederhana, lo bisa “menyuruh” garis-garis gaya magnet itu berkumpul lebih rapat dan bekerja lebih keras sesuai keinginan lo.
Seru, kan? Nggak perlu alat lab yang ribet, prinsip dasarnya ternyata cukup straightforward kalau kita tahu apa yang harus diutak-atik.
Pada dasarnya, kekuatan medan magnet dari sebuah lilitan atau solenoid itu ditentukan oleh beberapa aktor utama: seberapa besar arus listrik yang lo kirimkan, berapa banyak lilitan kawat yang lo gulung, dan material apa yang lo taruh di tengah-tengah lilitan itu. Nah, di balik kesederhanaan itu, ada juga hal-hal yang sering dikira berpengaruh padahal sama sekali nggak, alias “kecuali”-nya. Mari kita selami supaya lo nggak buang waktu dan usaha untuk hal yang sia-sia.
Memahami Prinsip Dasar Medan Magnet pada Lilitan
Sebelum kita asyik memodifikasi, ada baiknya kita sepakati dulu landasan berpikirnya. Medan magnet pada lilitan, atau yang sering disebut solenoida atau elektromagnet, itu bukan sihir. Ia lahir dari hubungan cinta segitiga yang sangat terukur antara arus listrik, jumlah lilitan, dan material di sekitarnya. Prinsip dasarnya adalah hukum Ampère dan konsep elektromagnetisme Oersted: arus listrik yang mengalir melalui konduktor akan menciptakan medan magnet di sekelilingnya.
Nah, ketika kawat dililitkan menjadi koil, medan magnet dari setiap lilitan individu akan saling bertumpuk dan menyatu. Bayangkan seperti suara individu dalam paduan suara yang menyatu menjadi satu nada yang lebih keras dan bulat. Inilah yang membuat sebuah lilitan memiliki medan magnet yang jauh lebih kuat dan teratur dibandingkan seutas kawat lurus. Faktor inti yang menentukan kekuatan medan magnet ini adalah besarnya arus listrik (I), jumlah lilitan (N), panjang lilitan (l), dan jenis material inti yang digunakan.
Faktor Penentu Kekuatan Medan Magnet Solenoida
Untuk memudahkan pemahaman tentang bagaimana setiap variabel bermain, mari kita lihat tabel berikut. Tabel ini merangkum pengaruh perubahan pada tiga parameter utama terhadap kuat medan magnet (B) yang dihasilkan, dengan asumsi faktor lainnya tetap.
| Variabel yang Diubah | Arah Perubahan | Pengaruh pada Medan Magnet (B) | Alasan Fisik |
|---|---|---|---|
| Arus Listrik (I) | Ditingkatkan | Meningkat secara linear | Arus lebih besar berarti gerakan muatan lebih banyak, menghasilkan garis gaya magnet yang lebih rapat. |
| Jumlah Lilitan (N) | Ditambah | Meningkat secara linear | Setiap lilitan menyumbang medan magnetnya sendiri; penambahan lilitan berarti penjumlahan efek yang lebih banyak. |
| Panjang Lilitan (l) | Diperpanjang (dengan N tetap) | Menurun | Kerapatan lilitan per satuan panjang mengecil, sehingga konsentrasi garis gaya magnet menyebar. |
| Panjang Lilitan (l) | Diperpendek (dengan N tetap) | Meningkat | Kerapatan lilitan meningkat, garis gaya magnet termampatkan dan terkonsentrasi dalam volume yang lebih kecil. |
Intinya, rumus sederhananya adalah medan magnet sebanding dengan hasil kali antara jumlah lilitan dan arus, dan berbanding terbalik dengan panjang solenoida. Ini sering ditulis sebagai
B ∝ (N × I) / l
di mana simbol ∝ berarti “sebanding dengan”.
Metode Memperkuat Medan Magnet dengan Modifikasi Lilitan
Setelah paham prinsipnya, sekarang kita masuk ke tahap modifikasi. Bagian ini adalah seni merangkai kawat untuk mendapatkan kekuatan maksimal. Di sini, presisi dan pemilihan material memegang peran kunci.
Teknik Penambahan dan Pengaturan Lilitan
Menambah jumlah lilitan adalah cara paling intuitif. Setiap lilitan baru menambahkan kontribusi medan magnetnya. Namun, yang lebih krusial daripada sekadar menambah adalah bagaimana kamu melilitnya. Lilitan yang rapat dan berlapis-lapis akan menghasilkan kerapatan fluks magnet yang jauh lebih tinggi. Bayangkan garis-garis gaya magnet itu seperti benang.
Lilitan yang rapat membuat benang-benang itu berhimpitan sangat dekat, sementara lilitan yang renggang membuatnya tersebar. Desain lilitan yang rapat memampatkan garis-garis gaya tersebut, mengonsentrasikannya di area inti lilitan sehingga medan menjadi lebih kuat dan fokus.
Pemilihan Konduktor dan Dampak Diameter Kawat
Jenis kawat juga penting. Tembaga adalah pilihan standar karena konduktivitasnya yang sangat baik. Namun, untuk aplikasi khusus yang membutuhkan efisiensi ekstrem, kawat tembaga berlapis perak bisa digunakan untuk mengurangi resistansi permukaan pada frekuensi tinggi. Diameter kawat punya dua efek yang saling terkait: kawat yang lebih tebal memiliki resistansi yang lebih rendah, sehingga untuk arus yang sama, panas yang dihasilkan lebih kecil dan lebih banyak arus yang bisa dialirkan (sesuai kapasitas sumber).
Namun, kawat tebal juga berarti dalam ruang yang sama, jumlah lilitan akan lebih sedikit. Di sini diperlukan kompromi antara kerapatan lilitan dan kemampuan membawa arus.
Penguatan melalui Sumber Arus dan Material Inti
Jika lilitan adalah tubuhnya, maka sumber arus adalah jantungnya, dan material inti adalah ototnya. Memperkuat dari sisi ini sering memberikan hasil yang dramatis.
Peningkatan Kualitas Sumber Arus
Menaikkan tegangan dari sumber listrik (dengan memperhitungkan resistansi kumparan) akan meningkatkan arus yang mengalir, sesuai Hukum Ohm. Sumber arus searah (DC) yang stabil dan bebas riak umumnya menghasilkan medan magnet yang stabil pula. Penggunaan power supply yang dapat mengatur arus secara presisi jauh lebih efektif daripada hanya mengandalkan baterai yang tegangannya bisa turun seiring waktu. Stabilitas arus ini penting untuk menjaga kekuatan medan yang konsisten, terutama dalam aplikasi instrumentasi.
Peran Material Inti Feromagnetik
Ini adalah trik paling powerful. Memasukkan inti besi lunak, ferit, atau bahan feromagnetik lain ke dalam pusat lilitan ibaratnya memberikan “jalan tol” bagi garis-garis gaya magnet. Material ini memiliki permeabilitas magnetik (μ) yang sangat tinggi dibanding udara atau ruang hampa. Artinya, mereka sangat mudah untuk dimagnetisasi. Kehadiran inti tersebut memusatkan dan memperkuat medan magnet secara signifikan, bisa ratusan hingga ribuan kali lipat lebih kuat dibanding lilitan udara (tanpa inti).
Nah, soal cara memperkuat medan magnet lilitan, kecuali, intinya kita mainkan arus, jumlah lilitan, dan inti besi. Tapi, dunia ini penuh dengan “medan” lain yang perlu kita pahami, kayak dinamika sosial kompleks dalam Persaingan Kulit Putih dan Hitam: Jenis Konflik. Belajar dari sana, kita jadi paham bahwa fokus pada faktor-faktor teknis tadi—bukan hal lain di luar itu—adalah kunci utama untuk mendapatkan hasil yang optimal dalam eksperimen elektromagnetik kita.
Berikut perbandingan efektivitas beberapa material inti umum:
- Besi Lunak (Soft Iron): Pilihan klasik untuk elektromagnet. Kelebihannya adalah mencapai kekuatan magnetisasi tinggi dengan cepat dan juga cepat kehilangan sifat magnetnya saat arus diputus (histeresis rendah). Batasannya mudah berkarat dan bisa mengalami kejenuhan magnetik pada titik tertentu.
- Ferit: Sangat populer untuk aplikasi frekuensi tinggi seperti pada induktor dan transformator RF. Keunggulannya memiliki resistivitas listrik tinggi sehingga mengurangi arus eddy (arus pusar) dan rugi-rugi daya akibat panas. Namun, kerapatan fluks jenuhnya lebih rendah dibanding besi.
- Baja Silikon: Sering digunakan pada inti transformator daya frekuensi rendah (50/60 Hz). Lapisan silikon meningkatkan resistivitas dan mengurangi arus eddy. Kekurangannya, histeresis lebih tinggi daripada besi lunak sehingga tidak ideal untuk elektromagnet yang perlu sering dihidup-matikan dengan cepat.
- Inti Udara (Tanpa Inti): Medan magnet yang dihasilkan lemah, tetapi responsnya sangat linear dan cepat tanpa efek kejenuhan atau histeresis. Cocok untuk aplikasi dimana medan harus berubah sangat cepat atau diukur dengan presisi tinggi.
Pendekatan Sistem Pendinginan dan Efisiensi
Fisika tidak pernah gratis. Saat arus listrik mengalir melawan resistansi kawat, energi listrik berubah menjadi energi panas. Panas ini bukan hanya pemborosan energi, tetapi juga meningkatkan resistansi kawat itu sendiri (efek pada tembaga), yang pada gilirannya justru mengurangi arus dan melemahkan medan magnet. Maka, mengelola panas adalah strategi untuk mempertahankan kekuatan.
Metode Pendinginan Lilitan
Untuk eksperimen kecil, pendinginan alami dengan udara mungkin cukup. Namun, untuk elektromagnet berdaya tinggi, metode khusus diperlukan. Pendinginan udara paksa menggunakan kipas dapat secara efektif membuang panas. Level selanjutnya adalah pendinginan cairan, dimana lilitan direndam atau dialiri oli transformator khusus. Oli ini tidak hanya mendinginkan tetapi juga berfungsi sebagai isolator yang baik.
Langkah Mengurangi Rugi-Rugi Daya
Efisiensi sistem secara keseluruhan dapat ditingkatkan dengan beberapa pendekatan praktis:
- Menggunakan kawat dengan diameter yang lebih besar untuk mengurangi resistansi Ohmik.
- Memastikan sambungan-sambungan (pada terminal) bersih dan kencang untuk menghindari resistansi tambahan yang bisa menjadi titik panas.
- Memilih sumber arus dengan kapasitas yang memadai agar tidak bekerja pada batas maksimumnya yang justru menimbulkan panas.
- Memberikan insulasi yang tepat antar lilitan, bukan untuk mendinginkan, tetapi untuk mencegah korsleting antar lilitan yang bisa menyebabkan panas lokal dan kegagalan total. Isolasi yang baik menjaga integritas listrik dari lilitan.
Eksperimen dan Aplikasi Praktis
Teori akan lebih meresap jika disentuh dengan praktik. Melakukan eksperimen sederhana tidak hanya menguatkan pemahaman, tetapi juga membuka mata tentang betapa dekatnya prinsip ini dengan kehidupan kita.
Percobaan Sederhana Mengamati Arah Medan
Cobalah eksperimen ini: buat lilitan sederhana dari kawat berisolasi, hubungkan ke baterai melalui sebuah saklar. Letakkan sebuah kompas kecil di dekat ujung lilitan. Saat saklar ditutup dan arus mengalir, perhatikan jarum kompas yang menyimpang. Sekarang, balikkan polaritas hubungan dengan baterai (tukar kabel positif dan negatif). Amati lagi kompas.
Kamu akan melihat jarum kompas menyimpang ke arah yang berlawanan. Ini membuktikan bahwa arah medan magnet bergantung pada arah aliran arus, sesuai dengan aturan tangan kanan.
Aplikasi dalam Perangkat Sehari-hari
Elektromagnet ada di mana-mana. Pada bel listrik, elektromagnet menarik pemukul untuk membentur bel. Pada relay, medan magnet kecil dari kumparan digunakan untuk menggerakkan saklar mekanis yang dapat menghubungkan arus yang jauh lebih besar. Prinsip kerjanya bisa dijelaskan sebagai berikut:
Relay memanfaatkan sifat elektromagnet untuk mengisolasi rangkaian kontrol berdaya rendah (misalnya dari mikrokontroler) dari rangkaian beban berdaya tinggi (misalnya motor). Arus kecil yang mengalir pada kumparan relay menciptakan medan magnet yang cukup untuk menarik kontak logam, sehingga menutup atau membuka sirkuit daya tinggi tanpa ada hubungan listrik langsung di antara keduanya.
Ilustrasi Garis Gaya Magnet
Bayangkan sebuah solenoida tanpa inti. Garis-garis gaya magnet muncul dari satu ujung (kutub utara) dan melengkung masuk ke ujung lainnya (kutub selatan), membentuk pola yang mirip dengan magnet batang, tetapi dengan medan di dalam lilitan yang hampir seragam dan sejajar. Sekarang, masukkan sebuah batang besi lunak ke dalam pusat solenoida. Secara visual, kamu akan melihat bahwa garis-garis gaya magnet itu seakan-akan tertarik masuk ke dalam material besi.
Mereka menjadi sangat rapat dan terkonsentrasi di dalam inti besi, dengan sedikit sekali yang “bocor” ke udara di sekelilingnya. Inilah yang menyebabkan ujung batang besi menjadi magnet yang sangat kuat. Konsentrasi garis gaya di dalam inti yang tinggi itulah yang kita sebut sebagai penguatan medan magnet.
Hal-Hal yang Tidak Memperkuat Medan Magnet Lilitan: Cara Memperkuat Medan Magnet Lilitan, Kecuali
Penting juga untuk tahu apa yang sia-sia dilakukan. Tidak semua modifikasi fisik pada lilitan memberikan dampak yang signifikan terhadap kekuatan medan magnetnya. Beberapa tindakan hanya bersifat kosmetik atau tidak relevan dengan prinsip elektromagnetisme.
Nah, untuk memperkuat medan magnet lilitan, kita bisa tambah jumlah lilitan atau arusnya, ya. Tapi, fokus itu kunci, kayak saat kamu mau rapikan finansial dengan Pengaturan Tampilan Uang: Pilih Kategori yang Diinginkan. Setelah urusan kategori keuangan beres, balik lagi ke eksperimenmu: ingat, yang nggak bikin magnet kuat justru pakai inti dari kayu, lho.
Misalnya, mengubah warna isolasi kawat dari merah menjadi hijau tidak akan mengubah konduktivitas tembaga di dalamnya. Demikian pula, melapisi bagian luar kumparan dengan foil aluminium (bahan non-feromagnetik) tidak akan memerangkap atau menguatkan medan magnet; justru mungkin menimbulkan arus eddy yang tidak diinginkan. Bentuk fisik luar kumparan, seperti membungkusnya dengan plastik tebal atau memberi casing berbentuk kotak yang menarik, selama tidak mengubah parameter inti (N, I, l, material inti), maka pengaruhnya dapat diabaikan.
Perbandingan Tindakan Efektif dan Tidak Efektif, Cara Memperkuat Medan Magnet Lilitan, Kecuali
| Tindakan/Modifikasi | Kategori | Dampak pada Medan Magnet | Alasan |
|---|---|---|---|
| Menambah jumlah lilitan | Efektif | Meningkat secara signifikan | Meningkatkan jumlah sumber medan magnet yang bertumpuk. |
| Mengganti isolasi kawat dengan warna berbeda | Tidak Efektif | Tidak ada | Tidak mengubah sifat kelistrikan atau magnetik konduktor. |
| Memasukkan inti besi lunak | Sangat Efektif | Meningkat drastis (ratusan kali) | Meningkatkan permeabilitas magnetik jalur fluks. |
| Memberi casing aluminium di luar lilitan | Tidak Efektif/Bisa Merugikan | Diabaikan atau justru melemah | Aluminium non-feromagnetik; bisa menimbulkan arus eddy yang menghambat. |
| Meningkatkan arus dari sumber | Efektif | Meningkat secara linear | Arus lebih besar berarti gerakan muatan lebih banyak. |
| Hanya memperpendek kabel penghubung ke sumber | Minimal (kecuali sangat panjang) | Sangat kecil, sering diabaikan | Mengurangi sedikit resistansi total rangkaian, mungkin menaikkan arus sedikit. |
Kesimpulan sederhananya: fokuslah pada variabel inti yang terlibat langsung dalam penciptaan medan magnet (arus, lilitan, inti) dan manajemen panas. Modifikasi di luar itu umumnya tidak memberikan keuntungan berarti untuk tujuan memperkuat medan.
Kesimpulan Akhir

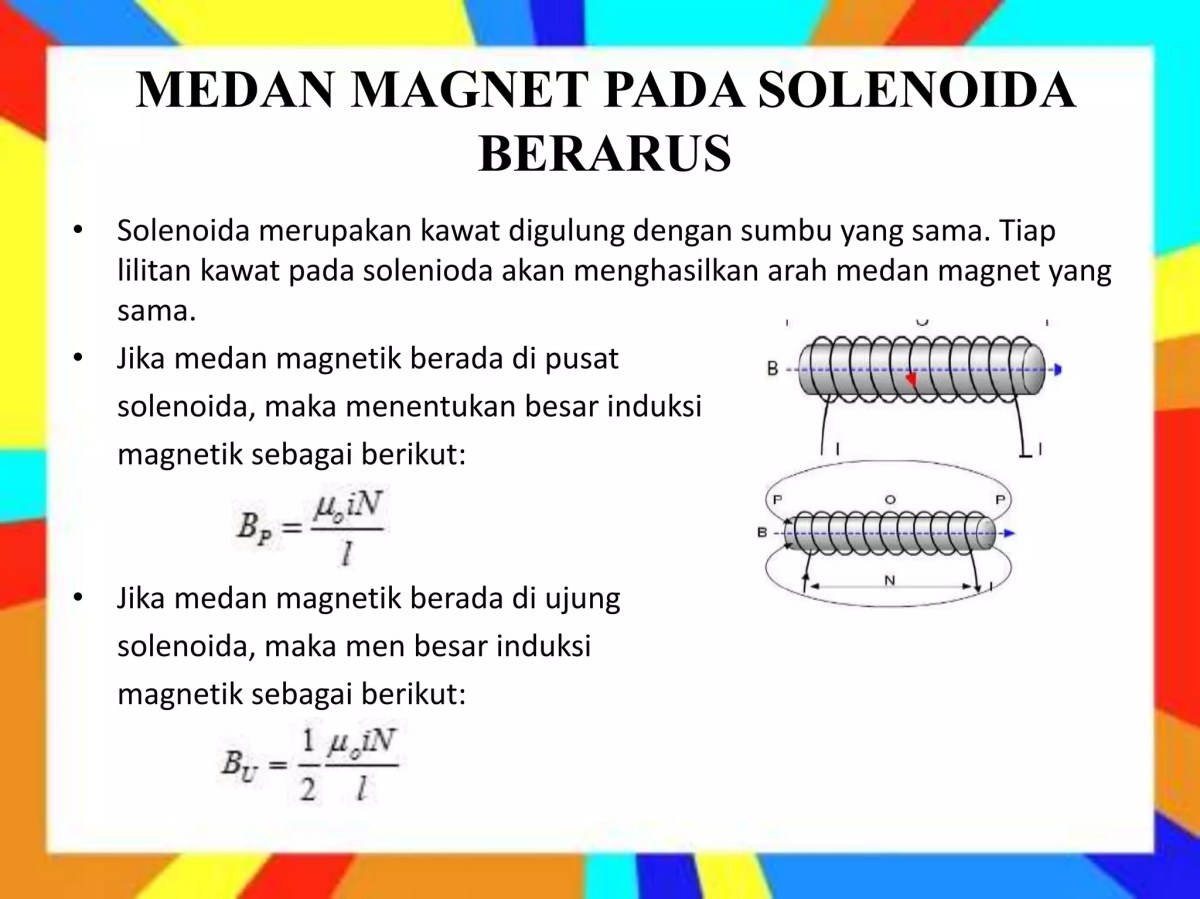

Source: slidesharecdn.com
Jadi, gimana? Sudah punya gambaran yang lebih jelas, kan? Intinya, memperkuat medan magnet lilitan itu adalah permainan antara arus, lilitan, inti, dan efisiensi. Fokuslah pada keempat pilar itu, dan jangan terjebak pada modifikasi yang cuma bersifat kosmetik. Percayalah, memahami “kecuali”-nya sama pentingnya dengan menguasai “caranya”.
Dengan begitu, setiap proyek yang lo kerjakan akan punya fondasi yang kuat, bukan cuma coba-coba. Selamat bereksperimen, dan siap-siap terkagum dengan hasilnya!
Panduan Tanya Jawab
Apakah medan magnet bisa diperkuat selamanya dengan menambah arus terus-menerus?
Tidak bisa. Ada batas maksimal karena kawat akan memanas, isolasi bisa meleleh, dan sistem menjadi tidak efisien. Pendinginan dan material berkualitas diperlukan untuk mendorong batas ini.
Apakah mengganti sumber dari baterai ke adaptor listrik PLN langsung memperkuat medan?
Tidak otomatis. Yang penting adalah tegangan dan regulasi arusnya. Adaptor yang tidak stabil justru bisa menghasilkan medan yang berfluktuasi. Sumber DC yang stabil dan mampu memberikan arus tinggi lebih berpengaruh.
Apakah lilitan yang digulung pada tabung yang lebih besar menghasilkan medan lebih kuat?
Tidak selalu. Jika jumlah lilitan dan arus sama, lilitan pada tabung yang lebih besar justru bisa menghasilkan medan yang lebih lemah karena kerapatan garis gaya magnetnya lebih menyebar.
Apakah magnet permanen bisa digunakan sebagai inti untuk memperkuat medan elektromagnet?
Bisa, tetapi harus hati-hati. Arah kutub magnet permanen akan mempengaruhi medan total. Jika arahnya sama, akan saling menguatkan. Jika berlawanan, justru bisa melemahkan. Besi lunak lebih mudah dikendalikan.
