Efek Penutupan Saklar S1 dan Pembukaan S2 pada Rangkaian Listrik

Efek Penutupan Saklar S1 dan Pembukaan S2 pada Rangkaian Listrik bukan sekadar teori di buku pelajaran, melainkan sebuah tarian dinamis aliran elektron yang menentukan hidup atau matinya sebuah sistem. Dalam dunia kelistrikan, aksi sederhana membuka dan menutup saklar dapat mengubah total nasib sebuah rangkaian, dari yang semula terang benderang menjadi gelap gulita, atau sebaliknya. Memahami interaksi ini adalah kunci untuk menguasai logika dasar di balik setiap panel kontrol, instalasi rumah, hingga perangkat elektronik canggih.

Analisis ini akan mengupas tuntas bagaimana dua operasi saklar yang tampak biasa saja—menutup S1 dan membuka S2—dapat secara drastis mengalihkan jalur arus, mengubah beda potensial pada komponen, dan pada akhirnya menentukan fungsi keseluruhan sistem. Dengan menyelami proses ini, kita dapat mengantisipasi perilaku rangkaian, mendiagnosa masalah, dan merancang sistem yang lebih efisien dan aman.

Dasar-dasar Rangkaian dan Fungsi Saklar

Rangkaian listrik sederhana pada dasarnya adalah jalur tertutup yang memungkinkan elektron mengalir dari sumber tegangan, seperti baterai, menuju komponen beban, lalu kembali ke sumber. Dalam jalur ini, saklar berperan sebagai gerbang kontrol yang mutlak. Tanpa saklar, rangkaian akan terus menyala atau mati secara permanen, menghilangkan kemampuan kita untuk mengaturnya sesuai kebutuhan. Komponen kecil ini menjadi penentu hidup-matinya aliran listrik.

Dalam diagram rangkaian, saklar biasanya disimbolkan dengan garis yang terputus, yang dapat dihubungkan untuk menutup rangkaian. Saklar S1 dan S2 adalah penanda untuk membedakan dua komponen kontrol yang berbeda dalam satu sistem. Ketika saklar dalam kondisi tertutup (ON), garis putusnya terhubung, menciptakan jalur kontinu yang memungkinkan arus listrik mengalir bebas. Sebaliknya, saklar terbuka (OFF) memutus jalur tersebut, menghentikan aliran elektron secara efektif dan mematikan beban yang terhubung di jalurnya.

Simbol dan Representasi Saklar dalam Diagram, Efek Penutupan Saklar S1 dan Pembukaan S2 pada Rangkaian Listrik

Simbol saklar yang standar menggambarkan prinsip kerjanya dengan sangat intuitif. Anda akan melihat sebuah garis lurus yang mewakili konduktor, dengan garis lain yang bersinggungan namun terangkat. Titik singgung tersebut menunjukkan kontak yang dapat dihubungkan. Dalam skema yang lebih kompleks, penomoran seperti S1 dan S2 digunakan untuk merujuk pada saklar spesifik, memudahkan analisis dan instruksi perbaikan. Diagram akan menunjukkan posisi saklar-saklar ini relatif terhadap sumber tegangan dan komponen lain, yang sangat krusial untuk memprediksi perilaku rangkaian.

Analisis Kondisi Awal Rangkaian

Sebelum menganalisis perubahan, penting untuk memahami kondisi awal rangkaian. Bayangkan sebuah rangkaian paralel sederhana dimana dua lampu, L1 dan L2, dipasang pada cabang yang terpisah. Sebuah sumber tegangan 12V menjadi pemasok daya. Saklar S1 dipasang secara seri dengan lampu L1, sementara saklar S2 dipasang secara seri dengan lampu L2. Dalam kondisi awal, kedua saklar berada dalam posisi tertutup (ON).

Dalam skenario ini, rangkaian membentuk dua jalur paralel yang aktif. Arus dari sumber akan terbagi di titik percabangan; sebagian mengalir melalui S1 menuju L1, dan sebagian lagi melalui S2 menuju L2. Kedua lampu akan menyala karena mendapatkan tegangan penuh dari sumber, yaitu masing-masing 12V, asumsi hambatan kedua lampu sama. Rangkaian beroperasi secara normal dengan semua komponen berfungsi.

Keadaan Rangkaian Awal Sebelum Perubahan

Untuk memberikan gambaran yang lebih terstruktur, berikut adalah rincian keadaan rangkaian awal saat S1 dan S2 tertutup. Data ini mengasumsikan kedua lampu memiliki hambatan 6 Ohm.

Efek Langsung Penutupan Saklar S1: Efek Penutupan Saklar S1 Dan Pembukaan S2 Pada Rangkaian Listrik

Skenario pertama yang dianalisis adalah menutup saklar S1, sementara S2 dalam keadaan terbuka. Aksi ini mengubah konfigurasi rangkaian secara mendasar. Dengan S2 terbuka, cabang yang menuju lampu L2 sudah terputus sejak awal. Jadi, penutupan S1 sebenarnya mengaktifkan satu-satunya jalur tertutup yang tersedia, yaitu jalur seri yang melalui S1 dan L1.

Penutupan S1 menyebabkan beda potensial dari sumber tegangan langsung diterapkan di ujung-ujung lampu L1. Elektron sekarang memiliki jalur lengkap untuk mengalir dari kutub negatif sumber, melalui L1 dan S1, kembali ke kutub positif. Lampu L1 akan menyala. Sementara itu, karena S2 terbuka, titik setelah L1 yang seharusnya terhubung ke L2 menjadi buntu, tidak ada arus yang mengalir ke cabang L2 sehingga lampu L2 tetap padam.

Langkah-langkah Perubahan pada Komponen

Urutan perubahan yang dialami rangkaian setelah S1 ditutup dapat diuraikan sebagai berikut:

• Saklar S1 berubah dari keadaan terbuka menjadi tertutup, menghubungkan fisik kedua kontaknya.
• Jalur listrik untuk cabang seri S1-L1 menjadi kontinu, menyempurnakan rangkaian tertutup dari sumber tegangan.
• Arus total rangkaian sekarang hanya mengalir melalui satu jalur, yaitu melalui L
  1. Besarnya arus ditentukan oleh hukum Ohm: I = V / R_L1.
• Lampu L1, yang sebelumnya mungkin padam, kini mendapat tegangan penuh dan menyala.
• Lampu L2 tetap tidak mendapat daya karena cabangnya terputus oleh S2 yang terbuka, membuat potensial di kedua kaki lampu L2 sama (tidak ada beda potensial).
• Tegangan sumber terkonsentrasi sepenuhnya pada komponen dalam jalur aktif, yaitu sebagian besar jatuh pada L1.

Dampak Pembukaan Saklar S2

Skenario kedua menganalisis dampak membuka S2, dengan asumsi S1 dalam keadaan tertutup. Perlu dicatat, jika S2 sudah terbuka sejak awal seperti pada analisis sebelumnya, maka membukanya lagi tidak mengubah apa pun. Oleh karena itu, untuk melihat dampak, kita mulai dari kondisi awal di mana S1 dan S2 sama-sama tertutup (kedua lampu menyala), lalu S2 dibuka.

Pembukaan S2 secara efektif memutus jalur paralel yang menuju lampu L2. Ini mengubah konfigurasi rangkaian dari paralel dua cabang menjadi rangkaian seri satu cabang yang hanya terdiri dari S1 dan L1. Arus yang sebelumnya terbagi dua sekarang hanya mengalir melalui satu jalur. Akibatnya, arus total rangkaian akan berkurang, karena hambatan total rangkaian meningkat (dari setengah hambatan satu lampu menjadi hambatan satu lampu penuh, dalam kasus lampu identik).

Perbandingan Parameter Sebelum dan Setelah S2 Dibuka

Berikut adalah tabel perbandingan yang mengilustrasikan perubahan signifikan pada parameter rangkaian, dengan asumsi sumber 12V dan hambatan tiap lampu 6 Ohm.

Interaksi dan Hasil Gabungan Kedua Perubahan Saklar

Ketika kita menggabungkan kedua operasi saklar—menutup S1 dan membuka S2—keadaan akhir rangkaian sangat bergantung pada urutan dan kondisi awalnya. Jika urutannya adalah: dari keadaan semua saklar terbuka, lalu S1 ditutup, kemudian S2 dibuka (dari posisi tertutup), maka analisisnya sama dengan dampak pembukaan S2 dari kondisi paralel. Namun, jika urutannya dari awal S2 sudah terbuka, maka penutupan S1 saja sudah menentukan keadaan akhir.

Pada keadaan akhir setelah S1 tertutup dan S2 terbuka, tidak ada komponen yang mengalami hubung singkat. Yang terjadi adalah cabang L2 terputus sepenuhnya dari sumber tegangan. Lampu L2 tidak lagi membentuk bagian dari rangkaian aktif. Sementara itu, lampu L1 terhubung seri dengan S1 ke sumber tegangan, beroperasi normal. Titik di antara S1 dan L1 memiliki potensial tertentu, sedangkan titik di sisi lain L1 (yang menuju S2) memiliki potensial mendekati kutub negatif sumber.

Karena S2 terbuka, tidak ada arus yang bisa menarik potensial titik percabangan tersebut, sehingga titik di antara L2 dan S2 memiliki potensial mengambang yang sama dengan titik setelah L1.

Ilustrasi Diagram Rangkaian Akhir

Diagram rangkaian akhir menunjukkan sumber tegangan dengan kutub positif dan negatif. Dari kutub positif, sebuah garis mengarah ke satu sisi saklar S1. Sisi lain S1 terhubung ke kaki pertama lampu L1. Kaki kedua lampu L1 kemudian bercabang. Satu cabang menuju ke satu sisi saklar S2, namun karena S2 terbuka, jalurnya terputus dan tidak sampai ke kutub negatif sumber.

Cabang utama langsung mengarah kembali ke kutub negatif sumber, menyempurnakan loop tertutup. Arah aliran elektron digambarkan dari kutub negatif sumber, melalui lampu L1 (dari kaki kedua ke kaki pertama, jika konvensi aliran elektron), melalui S1, lalu kembali ke kutub positif. Cabang ke S2 dan L2 tidak memiliki tanda panah aliran karena tidak ada arus.

Studi Kasus Penerapan pada Rangkaian Spesifik

Mari kita terapkan prinsip ini pada rangkaian campuran yang lebih konkret. Rangkaian terdiri dari sumber baterai 12 V, sebuah resistor R1 (4 Ω) secara seri dengan cabang paralel. Cabang paralel tersebut berisi lampu L1 (6 Ω) dengan saklar S1 secara seri, dan lampu L2 (12 Ω) dengan saklar S2 secara seri. Resistor R1 berada sebelum titik percabangan paralel. Analisis dilakukan untuk tiga skenario berbeda.

Perhitungan menggunakan Hukum Ohm dan Hukum Kirchhoff. Tegangan pada cabang paralel (jika aktif) adalah sumber dikurangi tegangan pada R1. Arus total bervariasi berdasarkan konfigurasi saklar yang mempengaruhi hambatan total.

Hasil Perhitungan untuk Tiga Skenario

Skenario 1: Kondisi Awal (S1 Tertutup, S2 Tertutup)
Hambatan Paralel L1 & L2: (6Ω
– 12Ω)/(6Ω+12Ω) = 4 Ω.
Hambatan Total (R1 + Rparalel): 4Ω + 4Ω = 8 Ω.
Arus Total: I_total = 12V / 8Ω = 1.5 A.
Tegangan pada R1: V_R1 = 1.5A
– 4Ω = 6 V.
Tegangan pada Cabang Paralel (dan masing-masing lampu): V_par = 12V – 6V = 6 V.

Penutupan saklar S1 dan pembukaan S2 mengubah total resistansi serta aliran arus dalam rangkaian, sebuah fenomena yang analisisnya memerlukan ketelitian sistematis. Prinsip verifikasi dan pencarian solusi serupa juga diterapkan dalam matematika, seperti saat kita perlu Verify given root and determine other roots of the equation untuk memahami perilaku penuh suatu persamaan. Dengan pendekatan metodis yang sama, kita dapat memprediksi dengan tepat bagaimana konfigurasi saklar ini memengaruhi tegangan pada setiap komponen listrik yang terhubung.

Arus di L1: I_L1 = 6V / 6Ω = 1 A.
Arus di L2: I_L2 = 6V / 12Ω = 0.5 A.
Kedua lampu menyala, tapi redup (karena tegangannya hanya 6V, bukan 12V).

Skenario 2: Setelah S1 Ditutup, S2 Terbuka (dari keadaan S2 sudah terbuka)
Hanya L1 yang aktif di cabang paralel.
Hambatan Total (R1 + L1): 4Ω + 6Ω = 10 Ω.
Arus Total: I_total = 12V / 10Ω = 1.2 A.
Tegangan pada R1: V_R1 = 1.2A
– 4Ω = 4.8 V.
Tegangan pada L1: V_L1 = 12V – 4.8V = 7.2 V.

Arus di L1: I_L1 = 1.2 A (sama dengan arus total).
Arus di L2: 0 A.
L1 menyala lebih terang dari skenario 1, L2 padam.

Skenario 3: Dari Awal (S1 & S2 ON) lalu S2 Dibuka
Ini adalah perubahan dari Skenario 1 ke Skenario
2. Perbandingannya jelas: Arus total turun dari 1.5 A menjadi 1.2 A. Lampu L1 yang sebelumnya mendapat 6V kini mendapat 7.2V, sehingga nyala lampu L1 berubah. Lampu L2 padam.

Dalam dunia kelistrikan, penutupan saklar S1 dan pembukaan S2 secara simultan mengubah jalur arus secara drastis, mengalihkan energi dari satu cabang ke cabang lain. Fenomena perubahan mendadak ini bisa dianalogikan dengan konsep antonim, seperti mencari Lawan kata hangat yang merujuk pada kondisi sebaliknya. Demikian pula, konfigurasi saklar baru menciptakan kondisi rangkaian yang benar-benar berbanding terbalik dengan state sebelumnya, menghentikan aliran di satu titik dan menghidupkannya di titik lain, yang secara fundamental mengubah performa sistem.

Aplikasi dan Implikasi Praktis

Prinsip kontrol dengan dua saklar ini sangat umum dalam kehidupan sehari-hari. Contoh paling sederhana adalah pengaturan dua lampu teras secara independen. Masing-masing lampu memiliki saklar tersendiri di panel, memungkinkan kita menyalakan salah satu, atau keduanya, sesuai kebutuhan, misalnya untuk menghemat energi atau menyesuaikan dengan tingkat pencahayaan yang diinginkan. Dalam panel kontrol sederhana, konfigurasi ini memungkinkan isolasi dan pengujian peralatan secara individual.

Namun, urutan operasi saklar dapat menimbulkan implikasi. Misalnya, jika S1 dan S2 mengontrol beban yang sangat besar, menyalakan keduanya bersamaan (kondisi awal paralel) dapat menyebabkan lonjakan arus inrush yang tinggi, berpotensi membebani sekring. Sebaliknya, membuka S2 saat rangkaian sedang beroperasi penuh dapat menyebabkan percikan api (arching) pada kontak S2, terutama jika bebannya induktif, yang mempercepat keausan saklar.

Pertimbangan Penting untuk Perancangan dan Perawatan

Seorang teknisi atau perancang sistem listrik harus mempertimbangkan beberapa poin krusial saat berhadapan dengan konfigurasi saklar seperti ini:

• Rating Arus Saklar: Saklar harus memiliki rating arus yang mampu menahan arus total saat kedua cabang aktif, bukan hanya arus di cabangnya sendiri. Saklar S1, misalnya, pada kondisi awal harus mengalirkan arus untuk L1 dan L2 (melalui titik persamaan), sehingga ratingnya harus sesuai.
• Proteasi Berlebih: Perlu dipasang sekring atau pemutus sirkuit (MCB) dengan rating yang tepat pada jalur utama untuk melindungi dari kemungkinan hubung singkat jika terjadi kerusakan pada salah satu cabang.
• Karakteristik Beban: Sifat beban (resistif, induktif, kapasitif) mempengaruhi perilaku saat saklar dibuka/tutup. Beban induktif seperti motor memerlukan saklar dengan kemampuan pemutusan yang lebih tinggi.
• Logika Kontrol: Dalam sistem otomasi, urutan penutupan dan pembukaan saklar dapat diprogram untuk menghindari kondisi transien yang tidak diinginkan, seperti menyalakan peralatan berat secara bergantian, bukan bersamaan.
• Diagnosis Kerusakan: Jika salah satu lampu (beban) mati, teknisi harus memeriksa status saklar dan kontinuitas di cabangnya secara terpisah. Padamnya L2 tidak serta merta berarti L2 rusak, bisa jadi S2 terbuka atau kabel putus.

Kesimpulan Akhir

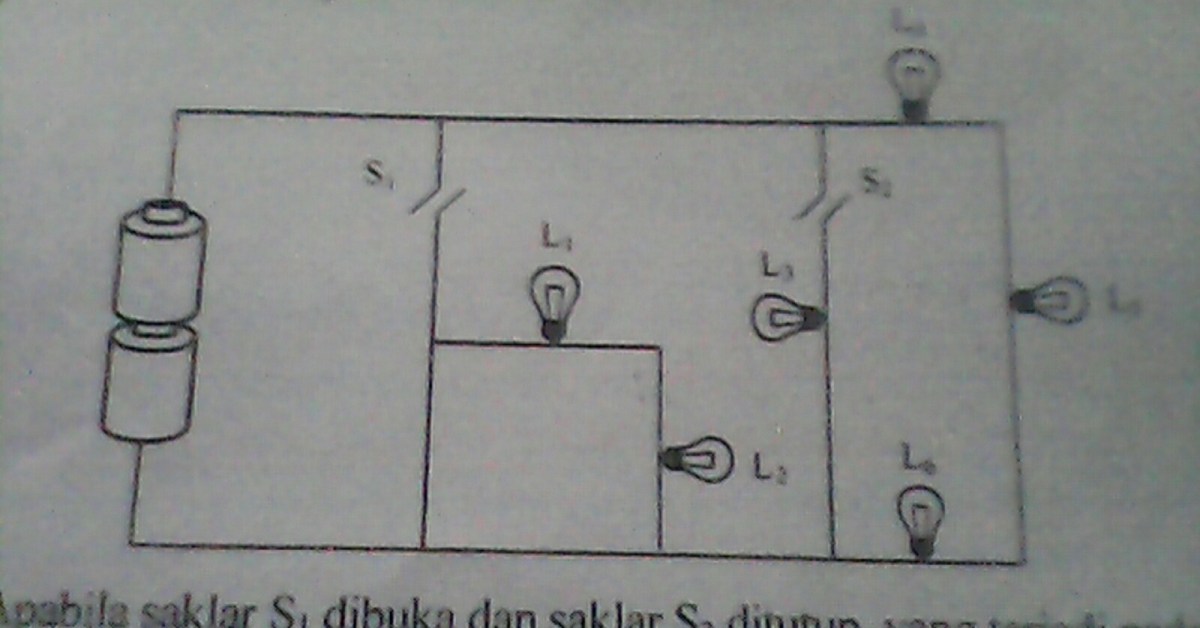

Source: z-dn.net

Dalam analisis rangkaian listrik, penutupan saklar S1 dan pembukaan S2 secara simultan mengubah jalur arus secara fundamental, menciptakan konfigurasi baru yang paralel. Peralihan strategis ini mengingatkan pada narasi Kisah Nabi Sulaiman Menikahi Ratu Bilqis , di mana sebuah keputusan berdaulat mampu menyatukan dua entitas yang berbeda dalam satu kesatuan yang harmonis. Secara analogis, perubahan konfigurasi saklar tersebut menyatukan cabang-cabang rangkaian, mengoptimalkan distribusi arus dan tegangan untuk mencapai fungsi yang lebih efektif.

Dari pembahasan mendalam ini, terlihat jelas bahwa operasi saklar S1 dan S2 bukanlah tindakan yang terisolasi. Keduanya saling berkait layaknya gerakan dalam sebuah simfoni, di mana penutupan satu saklar dapat membuka jalan bagi arus, sementara pembukaan saklar lain justru memutusnya. Pemahaman ini membawa kita pada kesadaran bahwa desain rangkaian listrik adalah seni mengendalikan energi, di mana setiap komponen dan saklar memiliki peran kritis.

Dengan menguasai prinsip ini, kita tidak hanya mampu menganalisis, tetapi juga mencipta dan memecahkan masalah dalam berbagai aplikasi teknis yang lebih luas.

Pertanyaan Umum (FAQ)

Apakah urutan penutupan S1 dan pembukaan S2 selalu memberikan hasil yang sama?

Tidak selalu. Hasil akhir sangat bergantung pada konfigurasi rangkaian awal. Jika S2 awalnya terbuka, menutup S1 mungkin tidak memberi efek apa pun sampai S2 ditutup. Analisis harus selalu dimulai dari kondisi awal yang jelas.

Bagaimana jika S1 dan S2 ditutup dan dibuka secara bersamaan?

Dalam praktiknya, “bersamaan” sangat sulit dicapai. Rangkaian akan bereaksi sangat cepat terhadap perubahan status salah satu saklar terlebih dahulu. Efeknya akan berupa urutan kejadian yang sangat cepat, tetapi keadaan akhirnya biasanya dapat diprediksi berdasarkan status akhir kedua saklar.

Dapatkah pembukaan S2 menyebabkan lonjakan tegangan (voltage spike) pada komponen lain?

Ya, sangat mungkin. Jika S2 membuka jalur yang mengalirkan arus induktif (misalnya melalui kumparan), perubahan arus yang mendadak dapat menimbulkan gaya gerak listrik (GGL) induksi yang tinggi, menyebabkan lonjakan tegangan yang berpotensi merusak komponen sensitif seperti semikonduktor.

Apa bedanya analisis ini dengan rangkaian yang menggunakan saklar tiga terminal (SPDT) tunggal?

Saklar SPDT tunggal memastikan bahwa satu jalur terputus sebelum jalur lain tersambung (break-before-make), mencegah kemungkinan hubungan singkat. Sedangkan pada dua saklar terpisah (S1 dan S2), operasi manual dapat secara tidak sengaja membuat kedua jalur tertutup bersamaan, berpotensi menimbulkan kondisi yang tidak diinginkan seperti hubung singkat jika rangkaiannya tidak dirancang dengan baik.
