Hitung arus pada penghantar 12 V dengan hambatan 4 Ω terdengar seperti soal fisika kelas sepuluh yang bikin kita langsung teringat rumus I sama dengan V per R. Tapi jangan salah, di balik kesederhanaan rumus itu tersimpan logika mendasar yang menggerakkan hampir semua perangkat elektronik di sekitar kita, dari charger ponsel sampai lampu di kamar. Memahami cara kerjanya bukan cuma buat nilai ujian, tapi juga membuka mata tentang bagaimana dunia listrik yang tak terlihat itu sebenarnya sangat teratur dan bisa diprediksi.
Prinsip dasarnya adalah Hukum Ohm, sebuah hubungan fundamental yang menjembatani tegangan, arus, dan hambatan. Bayangkan aliran listrik seperti air dalam selang; tegangan adalah tekanannya, hambatan adalah kekencangan selangnya, dan arus adalah debit air yang keluar. Dengan analogi sederhana ini, perhitungan arus 3 ampere dari baterai 12 volt dan resistor 4 ohm menjadi lebih mudah divisualisasikan dan dipahami dalam konteks yang nyata.
Konsep Dasar Hukum Ohm dan Rangkaian Listrik Sederhana: Hitung Arus Pada Penghantar 12 V Dengan Hambatan 4 Ω
Memahami aliran listrik ibarat memahami aliran air dalam pipa. Ada tekanan yang mendorong, ada pipa yang bisa menghambat, dan ada debit air yang mengalir. Dalam dunia listrik, ketiga konsep ini dikenal sebagai tegangan (Volt), arus (Ampere), dan hambatan (Ohm). Hubungan ketiganya dirumuskan dengan sangat elegan oleh Georg Simon Ohm dalam Hukum Ohm, yang menjadi fondasi hampir semua analisis rangkaian listrik dasar.
Hukum Ohm menyatakan bahwa kuat arus listrik (I) yang mengalir melalui suatu penghantar berbanding lurus dengan tegangan (V) yang diberikan dan berbanding terbalik dengan hambatan (R) penghantar tersebut. Rumusnya sederhana namun sangat powerful: I = V / R. Artinya, semakin besar tegangan, semakin besar arus yang mengalir. Sebaliknya, semakin besar hambatan, arus yang mengalir justru akan semakin kecil.
Analogi Aliran Listrik
Bayangkan sebuah tangki air yang ditinggikan. Tangki ini adalah sumber tegangan (baterai 12V). Tekanan air di dasar tangki merepresentasikan tegangan listrik. Selang air yang menghubungkan tangki ke tanah adalah penghantar. Jika selangnya lebar dan licin (hambatan rendah, misal 2Ω), air akan mengalir deras (arus besar).
Jika selangnya sempit atau berkerikil di dalamnya (hambatan tinggi, misal 10Ω), aliran air akan lebih kecil (arus kecil). Arus listrik adalah debit air yang keluar dari selang setiap detiknya.
Variasi Tegangan dan Hambatan terhadap Arus
Dari soal dasar kita (12V, 4Ω), kita dapat melihat bagaimana perubahan satu variabel mempengaruhi arus. Tabel berikut menunjukkan beberapa skenario perbandingan.
| Tegangan (V) | Hambatan (Ω) | Arus (I = V/R) | Keterangan |
|---|---|---|---|
| 12 V | 4 Ω | 3 A | Kondisi soal awal. |
| 24 V | 4 Ω | 6 A | Tegangan naik 2x, arus naik 2x. |
| 12 V | 2 Ω | 6 A | Hambatan turun 1/2x, arus naik 2x. |
| 6 V | 4 Ω | 1.5 A | Tegangan turun 1/2x, arus turun 1/2x. |
Rangkaian Seri dan Paralel, Hitung arus pada penghantar 12 V dengan hambatan 4 Ω
Dalam rangkaian seri, komponen disusun berurutan seperti rangkaian gerbong kereta. Arus listrik yang mengalir melalui setiap komponen adalah sama besar, karena hanya ada satu jalur untuk elektron bergerak. Total hambatan rangkaian adalah jumlah dari semua hambatan. Sebaliknya, dalam rangkaian paralel, komponen disusun bercabang, memberikan beberapa jalur alternatif bagi arus. Tegangan pada setiap cabang adalah sama, tetapi arus total akan terbagi sesuai dengan besarnya hambatan di masing-masing cabang.
Nah, kalau kita hitung arus pada penghantar 12 V dengan hambatan 4 Ω, hasilnya 3 A berdasarkan Hukum Ohm. Sama seperti saat kita butuh solusi praktis untuk ekstrak data, misalnya memerlukan Aplikasi untuk Membuka File ZIP yang tepat. Intinya, baik dalam fisika maupun digital, menemukan alat yang akurat dan efisien adalah kunci untuk menyelesaikan pekerjaan dengan presisi, layaknya perhitungan arus tadi yang harus tepat.
Perhitungan arus pada rangkaian paralel memerlukan langkah lebih awal, yaitu mencari hambatan pengganti total.
Prosedur Perhitungan Arus Listrik
Menghitung arus listrik menggunakan Hukum Ohm adalah proses yang sistematis. Mari kita jabarkan langkah-langkahnya dengan mengambil studi kasus langsung dari soal: hitung arus pada penghantar 12 V dengan hambatan 4 Ω.
Langkah pertama adalah memastikan kita memahami besaran apa yang diketahui dan apa yang ditanyakan. Dalam soal ini, kita sudah memiliki tegangan (V = 12 Volt) dan hambatan (R = 4 Ohm). Besaran yang ingin kita cari adalah kuat arus (I). Langkah selanjutnya adalah menerapkan rumus Hukum Ohm secara langsung.
Demonstrasi Perhitungan
Rumus utama adalah I = V / R. Substitusikan nilai yang diketahui ke dalam rumus tersebut. Maka perhitungannya menjadi: I = 12 Volt / 4 Ohm. Hasil pembagian tersebut adalah 3. Satuan arus listrik adalah Ampere, yang sering disingkat A.
Jadi, hasil akhir perhitungan adalah I = 3 Ampere. Ini berarti setiap detiknya, muatan listrik sebesar 3 Coulomb mengalir melalui penghantar tersebut.
Tips: Selalu tulis satuan di setiap langkah perhitungan. Ini adalah cara termudah untuk mendeteksi kesalahan. Jika satuan akhir bukan Ampere (A), misalnya menjadi Volt atau Ohm, pasti ada kesalahan dalam manipulasi rumus.
Pemeriksaan Sebelum Menghitung
Sebelum melakukan perhitungan, ada beberapa hal krusial yang perlu diperiksa untuk memastikan hasil yang akurat.
- Konsistensi Satuan: Pastikan tegangan dalam Volt (V) dan hambatan dalam Ohm (Ω). Jika data diberikan dalam kilo-Ohm (kΩ) atau milivolt (mV), konversi terlebih dahulu ke satuan dasar.
- Kondisi Rangkaian: Pastikan perhitungan dilakukan untuk rangkaian tertutup. Hukum Ohm berlaku untuk penghantar yang dialiri arus dalam kondisi suhu relatif konstan.
- Konteks Soal: Identifikasi apakah komponen berada dalam rangkaian seri atau paralel, karena ini mempengaruhi nilai tegangan atau hambatan yang digunakan dalam rumus.
Aplikasi dan Contoh Kasus dalam Kehidupan Sehari-hari
Source: slidesharecdn.com
Prinsip Hukum Ohm bukan hanya teori di buku, melainkan sesuatu yang bekerja dalam perangkat di sekitar kita. Dari lampu pijar hingga pengisi daya ponsel, pemahaman tentang hubungan V, I, dan R membantu kita memahami cara kerja dan batas keamanannya.
Setiap perangkat elektronik memiliki hambatan internal tertentu. Ketika dihubungkan ke sumber tegangan (seperti stopkontak 220V atau baterai), arus tertentu akan mengalir sesuai dengan hukum Ohm. Besarnya arus ini menentukan seberapa besar daya yang dikonsumsi dan panas yang dihasilkan oleh perangkat tersebut.
Perbandingan Arus pada Beberapa Alat
Sebagai gambaran, mari kita bandingkan beberapa alat sederhana dengan asumsi tegangan kerja dan estimasi hambatannya. Perhitungan ini disederhanakan untuk ilustrasi.
| Contoh Alat | Tegangan Kerja (V) | Estimasi Hambatan (Ω) | Arus yang Mengalir (I) |
|---|---|---|---|
| Lampu LED Senter (3xAAA) | 4.5 V | 15 Ω | 0.3 A (300 mA) |
| Elemen Pemanas Kecil | 12 V | 4 Ω | 3 A |
| Laptop (saat charging) | 19 V | ~19 Ω | ~1 A |
| Lampu Pijar 60W/220V | 220 V | ~806 Ω | ~0.27 A |
Implikasi Arus Berlebih
Setiap penghantar dan komponen memiliki batas maksimal arus yang dapat ditanggungnya. Jika arus yang mengalir melebihi batas ini—misalnya karena hubung singkat yang membuat hambatan mendekati nol—maka akan terjadi pembebanan berlebih. Energi listrik diubah menjadi panas (sesuai rumus daya P = I²R) secara berlebihan. Hal ini dapat menyebabkan kabel menjadi panas, insulasi meleleh, dan berpotensi menyebabkan kebakaran. Itulah mengapa pemasangan sekering (fuse) atau pemutus arus (MCB) sangat penting, karena komponen ini memutus rangkaian ketika arus melewati batas aman.
Visualisasi dan Penjelasan Deskriptif
Membayangkan proses fisik yang terjadi membantu pemahaman yang lebih mendalam. Mari kita visualisasikan rangkaian sederhana dari soal kita.
Bayangkan sebuah baterai persegi panjang dengan tanda plus (+) di satu ujung dan minus (-) di ujung lain, menandakan beda potensial 12 Volt. Dari kutub positif, sebuah kabel tembaga berwarna merah menghubungkannya ke sebuah komponen berbentuk persegi panjang yang mewakili resistor 4 Ohm. Dari resistor, kabel berwarna hitam kembali ke kutub negatif baterai, membentuk sebuah loop tertutup. Panah-panah kecil berwarna biru bergerak dari kutub negatif ke positif di sepanjang kabel, menggambarkan aliran elektron (ingat, arah arus konvensional berlawanan, dari + ke -).
Transformasi Energi pada Hambatan
Saat elektron-elektron dipaksa bergerak melalui resistor 4 Ohm oleh medan listrik dari baterai, mereka bertumbukan dengan atom-atom kisi material resistor. Tumbukan ini mentransfer energi kinetik elektron ke atom, meningkatkan getaran atom tersebut. Peningkatan getaran atom dalam skala makro kita rasakan sebagai panas. Jadi, energi listrik dari baterai secara bertahap diubah menjadi energi panas di resistor. Pada lampu pijar, kawat filamen yang hambatannya tinggi menjadi sangat panas hingga berpijar dan memancarkan cahaya.
Pengukuran dengan Multimeter
Multimeter adalah alat ukur serbaguna yang dapat memverifikasi perhitungan Hukum Ohm secara langsung. Untuk mengukur tegangan (V) antara dua titik (misalnya di ujung-ujung resistor), probe multimeter dihubungkan secara paralel dengan komponen. Untuk mengukur arus (I) yang melalui sebuah cabang, rangkaian harus dibuka dan multimeter disambungkan secara seri, sehingga semua arus mengalir melalui alat ukur. Sedangkan untuk mengukur hambatan (R), komponen harus dilepas dari rangkaian (atau setidaknya tidak dialiri listrik), dan probe diletakkan di kedua kakinya.
Ketiga pengukuran ini saling terkait dan harus memenuhi hubungan I = V/R.
Eksplorasi Variabel dan Latihan Pengembangan
Kemahiran dalam Hukum Ohm datang dengan latihan. Dengan mengubah-ubah variabel yang diketahui, kita dapat melatih fleksibilitas dalam menggunakan rumus dan memahami dependensi antar besaran.
Menghitung arus pada penghantar 12 V dengan hambatan 4 Ω itu sederhana pakai Hukum Ohm (I = V/R), hasilnya 3 ampere. Nah, kemudahan mendapatkan rumus dan penjelasan seperti ini adalah buah nyata dari Kemudahan yang Diperoleh dari Kemajuan Sistem Informasi dan Komunikasi , di mana akses ilmu jadi instan. Jadi, selain cepat paham konsep arus listrik, kita juga bisa langsung praktik dan verifikasi hitungan tadi dengan sumber yang valid secara online.
Rumus I = V/R bukan satu-satunya bentuk. Kita dapat memanipulasinya untuk mencari variabel lain jika dua variabel sudah diketahui. Ini sangat berguna dalam troubleshooting. Misalnya, jika sebuah lampu menyala redup, kita bisa mengukur arus dan tegangannya untuk memperkirakan hambatan filamen yang mungkin sudah berubah.
Bentuk Lain Hukum Ohm
| Mencari | Rumus | Contoh Penerapan |
|---|---|---|
| Kuat Arus (I) | I = V / R | Menghitung arus yang ditarik oleh sebuah motor. |
| Tegangan (V) | V = I × R | Menghitung tegangan jatuh pada sebuah kabel yang dialiri arus tertentu. |
| Hambatan (R) | R = V / I | Mengidentifikasi nilai resistor yang tidak terbaca kodenya dengan mengukur V dan I. |

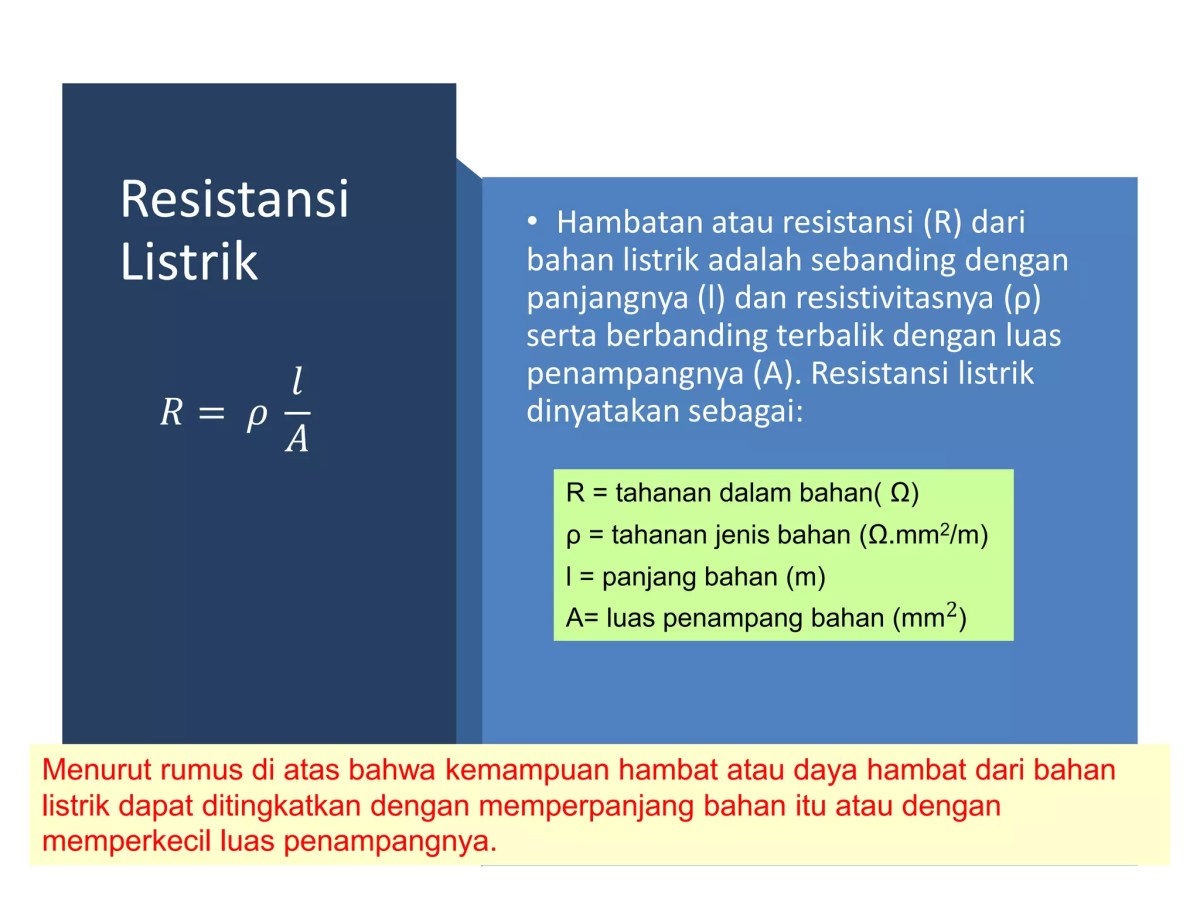

Faktor yang Mempengaruhi Hambatan
Dalam kondisi nyata, hambatan sebuah penghantar tidak selalu konstan. Beberapa faktor utama yang mempengaruhinya adalah jenis material (resistivitas), panjang penghantar, luas penampang, dan suhu. Kawat yang lebih panjang memiliki hambatan lebih besar. Kawat yang lebih tebal (luas penampang besar) memiliki hambatan lebih kecil. Kebanyakan logam, hambatannya meningkat seiring kenaikan suhu.
Faktor-faktor ini menjelaskan mengapa kabel listrik rumah berukuran besar (untuk mengurangi hambatan dan panas) dan mengapa komponen seperti termistor dapat digunakan sebagai sensor suhu.
Serangkaian Soal Latihan
Berikut beberapa variasi soal untuk mengasah pemahaman:
- Sebuah heater mobil bekerja pada tegangan 12V dan menarik arus 5A. Berapakah hambatannya?
- Jika sebuah resistor 100Ω dialiri arus 0.05A, berapa tegangan yang jatuh di ujung-ujungnya?
- Kabel dengan hambatan 0.5Ω dihubungkan ke sumber 6V. Berapa arus yang mengalir? Apa yang terjadi jika kabel ini diganti dengan yang hambatannya 0.1Ω?
- Dari pengukuran, sebuah lampu di mobil 12V memiliki hambatan 2.4Ω saat menyala. Hitung daya yang dikonsumsinya (P = V × I).
Ringkasan Terakhir
Jadi, setelah mengulik dari konsep hingga penerapan, perhitungan arus listrik ternyata lebih dari sekadar substitusi angka ke dalam rumus I = V/R. Ia adalah bahasa dasar untuk berdialog dengan rangkaian elektronik, sebuah skill praktis yang berguna dari merancang proyek sederhana hingga memahami spesifikasi peralatan rumah tangga. Intinya, menguasai Hukum Ohm memberikan kita kendali dan insight, memungkinkan kita untuk tidak sekadar menjadi pengguna teknologi, tetapi juga memahami logika di balik layarnya.
Panduan FAQ
Apa yang terjadi jika saya menghubungkan penghantar 4Ω langsung ke sumber 12V tanpa komponen lain?
Itu justru akan membentuk rangkaian sederhana yang dimaksud. Arus akan mengalir sebesar 3A, dan penghantar (resistor) akan menjadi panas karena mengubah energi listrik menjadi energi panas. Pastikan resistor tersebut memiliki rating daya yang cukup (minimal 36 Watt untuk kasus ini) agar tidak terbakar.
Apakah hasil perhitungan 3A ini arus searah (DC) atau bolak-balik (AC)?
Perhitungan menggunakan Hukum Ohm ini berlaku untuk arus searah (DC). Contoh baterai 12V adalah sumber DC. Untuk rangkaian arus bolak-balik (AC) murni resistif, rumusnya tetap sama, tetapi untuk beban seperti motor atau lampu pijar, ada faktor impedansi yang perlu dipertimbangkan.
Bagaimana cara praktis mengukur arus 3A ini di dunia nyata?
Gunakan multimeter dengan setting pengukur arus (ampere) DC. Putar selektor ke A dengan batas yang lebih tinggi dari 3A (misal 10A). Buka rangkaian dan sambungkan multimeter secara seri dengan resistor 4Ω, pastikan polaritasnya benar. Multimeter akan menunjukkan pembacaan mendekati 3A jika rangkaiannya tepat.
Apakah nilai hambatan 4Ω selalu tetap?
Tidak selalu. Nilai hambatan suatu penghantar bisa berubah karena suhu. Umumnya, pada logam, hambatan akan meningkat saat suhu naik. Faktor lain seperti material, panjang, dan luas penampang penghantar juga menentukan nilai hambatan awalnya.
