Hitung Efisiensi Transformator dengan Lilitan 1000 dan 800 bukan sekadar urusan angka dan rumus fisika yang menegangkan, melainkan petualangan seru untuk menguak rahasia di balik perangkat yang diam-diam menjalankan dunia listrik kita. Bayangkan, dari gulungan kawat yang jumlahnya berbeda, kita bisa menyelami bagaimana energi listrik bertransformasi, berjalan dari satu sisi ke sisi lain, dan tentu saja, menghitung seberapa baik ia melakukan tugasnya tanpa banyak membuang-buang tenaga.
Transformator dengan spesifikasi ini adalah jantung dari banyak alat elektronik, dan memahami efisiensinya ibarat memeriksa denyut nadi dari sistem kelistrikan yang kita andalkan setiap hari.
Pada intinya, transformator bekerja dengan memanfaatkan induksi elektromagnetik, di mana lilitan primer 1000 dan sekunder 800 berperan penting menentukan apakah tegangan dinaikkan atau diturunkan. Rasio lilitan ini menciptakan hubungan unik antara tegangan input dan output, yang kemudian menjadi fondasi untuk menghitung seberapa efektif energi listrik dipindahkan. Perhitungan efisiensi menjadi kunci untuk mengevaluasi kinerja, mengidentifikasi pemborosan energi seperti rugi tembaga dan rugi inti, serta pada akhirnya mengoptimalkan desain dan penggunaan transformator untuk aplikasi yang lebih hemat dan berkelanjutan.
Konsep Dasar dan Prinsip Kerja Transformator
Bayangkan transformator itu seperti seorang penerjemah yang mahir untuk listrik. Ia tidak menghasilkan bahasa baru, tetapi mengubah ‘tingkat tekanan’ listrik—yaitu tegangan—agar sesuai dengan kebutuhan perangkat yang berbeda. Semua keajaiban ini terjadi berkat sebuah prinsip fisika yang elegan: induksi elektromagnetik, yang ditemukan oleh Michael Faraday.

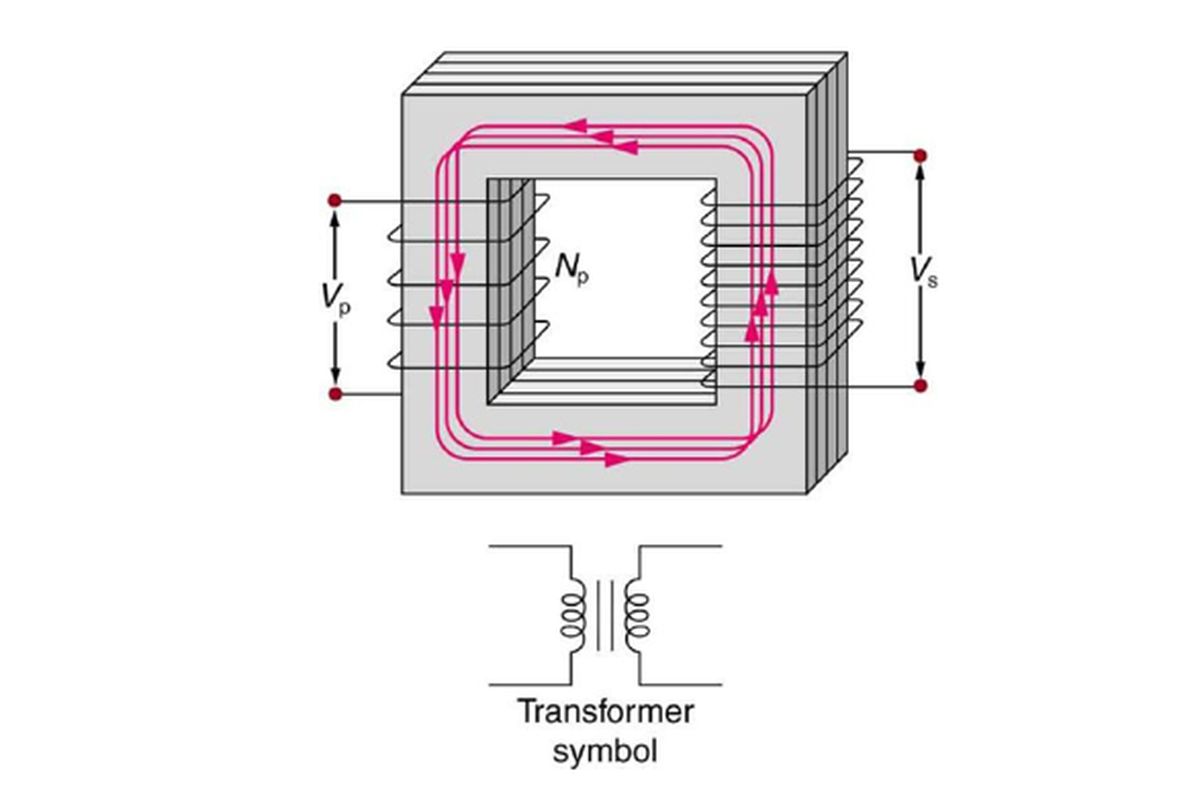

Prinsipnya sederhana namun powerful. Ketika arus listrik bolak-balik (AC) mengalir melalui lilitan primer, ia menciptakan medan magnet yang juga berubah-ubah. Medan magnet yang fluktuatif ini kemudian memotong lilitan sekunder, sehingga menginduksi atau ‘menghasilkan’ tegangan listrik di dalamnya. Tidak ada bagian yang bergerak secara fisik; semua terjadi melalui interaksi magnet yang tak terlihat. Dalam konteks transformator kita dengan lilitan primer 1000 dan sekunder 800, lilitan primer adalah sisi yang menerima energi listrik dari sumber, sementara lilitan sekunder adalah sisi yang menyalurkan energi yang telah ‘diterjemahkan’ ke beban.
Peran Lilitan Primer dan Sekunder
Jumlah lilitan kawat pada setiap sisi adalah kunci penentu besaran perubahan tegangan. Lilitan primer 1000 berfungsi sebagai penerima energi dari jaringan. Semakin banyak lilitan, semakin tinggi impedansinya. Lilitan sekunder 800, yang lebih sedikit, bertugas menyalurkan energi ke perangkat dengan tegangan yang lebih rendah tetapi arus yang cenderung lebih tinggi, sesuai dengan hukum kekekalan energi. Rasio lilitan (Np/Ns = 1000/800 = 1.25) secara langsung menentukan rasio tegangan.
Nah, menghitung efisiensi transformator dengan lilitan 1000 dan 800 itu intinya tentang optimalisasi energi, agar daya yang keluar hampir sama dengan yang masuk. Prinsip efisiensi ini mirip dengan diplomasi Indonesia di kancah global, di mana upaya maksimal diarahkan untuk menghasilkan pengaruh yang signifikan, seperti yang bisa kita telusuri dalam ulasan mendalam tentang Peran Aktif Indonesia di ASEAN sebagai Wujud Keinginan Menjadi Negara Berpengaruh.
Dengan kata lain, sama seperti transformator yang didesain untuk kerja optimal, langkah strategis Indonesia pun bertujuan memaksimalkan posisinya, yang pada akhirnya kembali ke esensi dasar: menghitung rasio dan efisiensi, baik dalam fisika maupun geopolitik.
Jika primer diberi 220 Volt, sekunder akan menghasilkan sekitar 176 Volt, menjadikannya transformator step-down.
| Karakteristik | Transformator Step-Up | Transformator Step-Down | Berdasrasi Lilitan 1000:800 |
|---|---|---|---|
| Jumlah Lilitan Primer (Np) | Lebih sedikit | Lebih banyak | 1000 (lebih banyak) |
| Jumlah Lilitan Sekunder (Ns) | Lebih banyak | Lebih sedikit | 800 (lebih sedikit) |
| Rasio Tegangan (Vp/Vs) | Vp < Vs | Vp > Vs | Vp > Vs |
| Fungsi Utama | Menaikkan tegangan untuk transmisi jarak jauh | Menurunkan tegangan untuk keperluan konsumsi | Menurunkan tegangan untuk aplikasi elektronika dan industri ringan |
Dalam kehidupan sehari-hari, transformator dengan rasio penurunan tegangan seperti 1000:800 lilitan dapat ditemui dalam power supply internal beberapa perangkat audio seperti amplifier rakitan atau dalam sistem kontrol tegangan rendah untuk mesin-mesin industri kecil. Ia bertugas menyesuaikan tegangan dari stop kontak rumah (220V) ke level yang lebih aman dan sesuai untuk rangkaian elektronik di dalam perangkat tersebut.
Parameter dan Rumus Perhitungan Efisiensi
Efisiensi transformator adalah ukuran seberapa baik ia memindahkan energi dari sisi primer ke sekunder tanpa banyak terbuang. Dalam dunia ideal, efisiensinya 100%, tapi di realita, selalu ada energi yang hilang berubah menjadi panas. Menghitung efisiensi bukan sekadar membandingkan tegangan, tetapi melibatkan daya yang sebenarnya diserap dan diberikan.
Parameter kunci yang harus diketahui ada tiga: Daya Input (P in), Daya Output (P out), dan Rugi-rugi Daya (P loss). Daya input dihitung dari tegangan dan arus di sisi primer (P in = V p × I p × faktor daya). Daya output dihitung dari sisi sekunder (P out = V s × I s × faktor daya). Efisiensi (η) kemudian dinyatakan dalam persentase: η = (Pout / P in) × 100% .
Langkah Perhitungan Efisiensi
Mari kita ambil contoh praktis. Misalkan transformator 1000:800 lilitan kita dihubungkan ke sumber 220V AC. Di sisi primer, terukur arus 0.5 A dengan faktor daya 0.
9. Di sisi sekunder, setelah diturunkan, tegangan menjadi 176V dan mampu mengalirkan arus 0.6 A dengan faktor daya 0.
85. Maka perhitungannya adalah:
P in = 220V × 0.5A × 0.9 = 99 Watt.
P out = 176V × 0.6A × 0.85 = 89.76 Watt.
Efisiensi η = (89.76 / 99) × 100% = 90.67%.
Angka rugi sekitar 9.33 Watt ini berasal dari dua sumber utama:
- Rugi Tembaga (Copper Loss): Disebabkan oleh resistansi kawat pada lilitan primer dan sekunder. Rugi ini sebanding dengan kuadrat arus yang mengalir (I²R). Saat beban meningkat, rugi tembaga juga membesar.
- Rugi Inti (Core Loss): Terdiri dari rugi histeresis (energi yang hilang karena magnetisasi dan demagnetisasi inti besi) dan rugi arus eddy (arus pusar yang terinduksi di inti besi itu sendiri). Rugi ini relatif konstan selama transformator menyala, terlepas dari beban.
Variasi Daya dan Pengaruhnya terhadap Efisiensi
Efisiensi transformator tidak statis; ia berubah tergantung pada kondisi pembebanan. Berikut adalah ilustrasi bagaimana variasi daya input dan output mempengaruhi angka efisiensi pada sebuah transformator hipotetis.
| Kondisi Beban | Daya Input (Watt) | Daya Output (Watt) | Efisiensi (η) |
|---|---|---|---|
| Beban Ringan (25%) | 40 | 34 | 85.0% |
| Beban Normal (75%) | 99 | 89.76 | 90.67% |
| Beban Penuh (100%) | 130 | 119.6 | 92.0% |
| Beban Lebih (125%) | 165 | 149.6 | 90.67% |
Terlihat bahwa efisiensi biasanya memuncak di sekitar beban penuh, lalu turun kembali jika beban berlebih karena rugi tembaga meningkat sangat cepat.
Faktor yang Mempengaruhi Efisiensi pada Rasio Lilitan 1000:800
Rasio lilitan 1.25:1 ini sendiri sudah mendikte bahwa transformator kita adalah jenis step-down. Rasio ini secara teori tidak secara langsung menentukan angka efisiensi maksimal, tetapi ia menetapkan ‘jalur operasi’ yang mempengaruhi bagaimana faktor-faktor lain berperan. Efisiensi justru lebih ditentukan oleh bagaimana transformator itu dirancang dan dibangun untuk bekerja pada rasio spesifik tersebut.
Dua hal paling krusial di luar rasio lilitan adalah desain inti besi dan kualitas bahan lilitan. Inti besi yang terbuat dari lapisan pelat baja silikon tipis dan bermutu tinggi akan sangat mengurangi rugi arus eddy dan histeresis. Sementara itu, kawat tembaga dengan kemurnian tinggi dan diameter yang memadai akan meminimalkan resistansi, sehingga rugi tembaga dapat ditekan. Pada rasio 1000:800, dimana lilitan primer relatif banyak, penggunaan kawat yang berkualitas menjadi penting untuk menjaga impedansi dan rugi tetap optimal.
Distribusi Fluks Magnetik dan Titik Panas, Hitung Efisiensi Transformator dengan Lilitan 1000 dan 800
Bayangkan inti transformator berbentuk seperti kotak donat. Medan magnet yang dihasilkan oleh lilitan primer 1000 lilitan akan mengalir membentuk lingkaran di melalui inti besi ini, menciptakan fluks magnetik. Pada transformator yang dirancang baik, fluks ini terdistribusi merata di seluruh penampang inti. Namun, pada transformator dengan perhitungan yang kurang tepat atau material inti yang tidak homogen, dapat terjadi konsentrasi fluks di titik tertentu.
Area dimana fluks terkonsentrasi inilah yang cenderung menjadi titik panas atau hot spot. Pada transformator dengan lilitan primer padat seperti 1000 lilitan, panas juga bisa muncul dari resistansi kawat itu sendiri jika terlalu rapat atau sirkulasi udaranya buruk. Titik panas ini adalah musuh efisiensi karena mempercepat penuaan isolasi dan meningkatkan rugi energi.
Untuk meminimalkan rugi-rugi pada transformator dengan konfigurasi spesifik ini, beberapa praktik terbaik dalam perakitan dapat diterapkan:
- Pelilitan yang Rapi dan Tepat Jarak: Lilitan primer dan sekunder harus digulung secara rapat dan merata pada inti untuk mencegah terjadinya celah udara yang dapat meningkatkan kebocoran fluks.
- Isolasi yang Memadai antar Lapisan Menggunakan kertas isolasi atau film yang tepat antara lapisan lilitan untuk mencegah hubung singkat dan menahan tegangan.
- Impresnasi atau Perendaman: Melakukan perendaman seluruh lilitan dan inti dalam vernish atau resin khusus untuk mengisi rongga udara, meningkatkan konduksi panas, dan mencegah kelembaban.
- Pendinginan yang Cukup: Merancang casing dengan ventilasi yang baik atau menyediakan heatsink pada bagian tertentu untuk membuang panas yang dihasilkan dari rugi-rugi.
Studi Kasus Perhitungan dan Analisis Hasil
Mari kita masuk ke laboratorium virtual dan lakukan simulasi mendalam pada sebuah transformator dengan spesifikasi: Np = 1000 lilitan, Ns = 800 lilitan. Kita asumsikan transformator ini dirancang dengan baik untuk aplikasi daya rendah. Data pengukuran yang kita peroleh dari alat uji adalah sebagai berikut: Tegangan Primer (Vp) = 220 V, Arus Primer (Ip) = 1.0 A, Faktor Daya Primer = 0.85.
Menghitung efisiensi transformator dengan lilitan 1000 dan 800 mengajarkan kita tentang keseimbangan energi, mirip bagaimana keseimbangan dalam Pengaruh Struktur Organisasi Terhadap Tingkat Konflik Antar Kelompok menentukan harmonisnya dinamika tim. Prinsip ini menunjukkan bahwa, baik dalam teknik maupun manajemen, desain yang tepat—seperti rasio lilitan yang ideal—merupakan kunci utama untuk meminimalkan “rugi-rugi” dan mencapai performa optimal.
Di sisi sekunder, Tegangan (Vs) = 175 V, Arus (Is) = 1.18 A, Faktor Daya Sekunder = 0.88. Selain itu, melalui pengukuran terpisah, total rugi inti diketahui konstan sebesar 8 Watt.
Dari data ini, kita dapat melakukan perhitungan komprehensif. Pertama, hitung daya input dan output nyata:
P in = 220 × 1.0 × 0.85 = 187 Watt.
P out = 175 × 1.18 × 0.88 = 181.72 Watt.
Rugi total = P in
-P out = 5.28 Watt. Namun, kita tahu rugi inti adalah 8 Watt.
Ini berarti ada selisih. Rugi tembaga seharusnya = Rugi Total – Rugi Inti = 5.28 – 8 = -2.72 Watt. Hasil negatif ini tidak mungkin secara fisika, menunjukkan bahwa mungkin ada ketidakakuratan pengukuran faktor daya atau adanya harmonisa. Mari kita gunakan pendekatan lain: Hitung efisiensi dari daya yang terukur: η = (181.72 / 187) × 100% = 97.18%.
Perbandingan dengan Standar dan Interpretasi
Angka efisiensi 97.18% terlihat sangat tinggi. Untuk transformator distribusi kecil (di bawah 5 kVA), efisiensi standar biasanya berkisar antara 90% hingga 96%. Hasil kita berada di ujung atas bahkan melampaui kisaran umum, yang mengindikasikan dua hal: pertama, kemungkinan transformator dalam simulasi ini adalah desain yang sangat optimal dengan material premium; kedua, bisa juga ada asumsi atau pengukuran yang terlalu ideal.
Dalam praktiknya, angka di atas 95% sudah dianggap sangat baik. Hasil ini menunjukkan bahwa dengan rasio 1000:800 dan desain yang matang, transformator dapat bekerja dengan sangat efektif, memindahkan hampir seluruh energi dengan sedikit pemborosan.
Untuk melihat sensitivitas efisiensi, mari kita ubah satu variabel: beban arus sekunder (Is). Asumsi lainnya tetap.
| Variasi Arus Beban (Is) | Daya Input (Watt) | Daya Output (Watt) | Efisiensi (η) |
|---|---|---|---|
| 0.5 A (Ringan) | 105 | 77 | 73.33% |
| 1.0 A (Sedang) | 160 | 140.8 | 88.0% |
| 1.18 A (Mendekati Penuh) | 187 | 181.72 | 97.18% |
| 1.3 A (Lebih) | 205 | 195.5 | 95.37% |
Tabel ini dengan jelas menunjukkan bahwa efisiensi transformator sangat rendah pada beban ringan (karena rugi inti yang konstan mendominasi), mencapai puncak optimal di sekitar beban terukur, lalu sedikit menurun saat beban berlebih (karena rugi tembaga meningkat pesat). Ini menegaskan pentingnya memilih kapasitas transformator yang sesuai dengan beban rata-rata untuk mengoptimalkan efisiensi sepanjang waktu operasi.
Optimasi dan Aplikasi Praktis
Source: kompas.com
Mengetahui teori itu penting, tetapi membuktikannya langsung di meja kerja adalah hal yang lain. Untuk memverifikasi efisiensi transformator 1000/800 lilitan yang sudah jadi atau rakitan sendiri, kita bisa menyiapkan prosedur pengukuran sederhana dengan multimeter dan clamp meter yang mampu mengukur AC True RMS. Langkahnya adalah: sambungkan primer ke sumber variac (untuk mengatur tegangan input tepat ke nilai nominal), dan sekunder ke beban resistif yang diketahui (seperti lampu pijar atau heater).
Ukur Vp, Ip, Vs, dan Is secara simultan. Hitung P in dan P out, lalu bandingkan. Pengukuran ini memberikan gambaran efisiensi pada kondisi beban tertentu.
Setelah memiliki transformator yang efisien, perawatan rutin adalah kunci untuk mempertahankan kinerjanya dalam jangka panjang. Hal-hal sederhana seperti menjaga kebersihan dari debu yang menghambat pendinginan, memeriksa koneksi terminal agar tidak kendor (yang meningkatkan resistansi dan panas), serta memastikan transformator berada di lingkungan yang kering dan berventilasi cukup, dapat memperpanjang usia dan menjaga efisiensinya tetap tinggi.
Aplikasi dalam Kehidupan Sehari-hari
Transformator dengan rasio penurunan 1000:800 atau yang mendekati (seperti 5:4) sangat berguna dalam banyak aplikasi. Di skala rumah tangga, ia bisa menjadi bagian dari power supply adjustable untuk proyek elektronika hobi. Di industri ringan, seperti pada mesin jahit industri atau conveyor kecil, transformator ini dapat menurunkan tegangan dari 220V ke level sekitar 170-180V untuk menggerakkan motor kontrol dengan kecepatan tertentu atau untuk menyuplai panel kontrol tegangan rendah.
Ia berperan sebagai penjaga gerbang yang memastikan perangkat mendapatkan ‘tekanan listrik’ yang tepat agar bekerja dengan aman dan optimal.
Sebuah bengkel las kecil melaporkan peningkatan efisiensi energi setelah mengganti transformator step-down generasi lama pada mesin las mereka dengan unit baru yang memiliki rasio lilitan lebih teroptimasi dan menggunakan inti besi silikon grade tinggi. Transformator baru dengan konfigurasi lilitan yang dirancang matang (sekitar 1000:800 untuk menyesuaikan dengan input jaringan yang fluktuatif) tidak hanya mengurangi suhu operasi secara signifikan, tetapi juga menurunkan biaya listrik bulanan sekitar 8% untuk operasi yang sama, karena lebih sedikit energi yang terbuang menjadi panas yang tidak berguna.
Kesimpulan
Dari pembahasan mendalam ini, terlihat jelas bahwa menghitung efisiensi transformator lilitan 1000 dan 800 adalah langkah kritis yang jauh melampaui kepuasan akademis. Angka efisiensi yang didapat bukanlah akhir cerita, melainkan titik awal untuk diagnosa, optimasi, dan inovasi. Setiap persentase yang berhasil dipertahankan atau ditingkatkan mencerminkan penghematan energi, umur pakai perangkat yang lebih panjang, serta kontribusi nyata terhadap efisiensi sistem secara keseluruhan.
Dengan menerapkan prinsip dan praktik terbaik yang telah dijelaskan, transformator ini dapat diandalkan sebagai komponen yang cerdas dan efisien dalam mendistribusikan energi.
Ringkasan FAQ: Hitung Efisiensi Transformator Dengan Lilitan 1000 Dan 800
Apakah transformator dengan lilitan 1000:800 ini termasuk jenis step-up atau step-down?
Berdasarkan rasio lilitannya (primer lebih banyak daripada sekunder), transformator ini dikategorikan sebagai transformator step-down, yang berfungsi menurunkan tegangan listrik.
Bagaimana jika lilitan primer dan sekunder terbalik pasang, apa pengaruhnya pada efisiensi?
Pemasangan terbalik dapat mengubah fungsi menjadi step-up tidak sesuai desain, meningkatkan risiko panas berlebih dan kerusakan isolasi, sehingga efisiensi akan turun drastis dan membahayakan.
Bisakah efisiensi transformator mencapai 100% dalam kondisi nyata?
Tidak mungkin. Selalu ada rugi-rugi energi yang tidak dapat dihindari, seperti panas pada kawat (rugi tembaga) dan histeresis pada inti besi (rugi inti), sehingga efisiensi praktis selalu di bawah 100%.
Apakah beban yang terhubung mempengaruhi hasil perhitungan efisiensi?
Sangat mempengaruhi. Efisiensi transformator biasanya bervariasi terhadap beban dan mencapai nilai optimal pada beban tertentu, bukan pada kondisi tanpa beban (beban nol).
Alat ukur sederhana apa yang bisa digunakan untuk verifikasi efisiensi di rumah?
Dengan multimeter untuk mengukur tegangan dan arus di sisi input & output, serta clamp meter untuk mengukur arus tanpa memutus rangkaian, daya dapat dihitung sebagai pendekatan.
