Impedansi Rangkaian untuk Arus Efektif 2 Ampere Analisis Lengkap

Impedansi Rangkaian untuk Arus Efektif 2 Ampere bukan sekadar rumus di buku, tapi kunci untuk membuka rahasia bagaimana listrik AC berperilaku dalam perangkat kita sehari-hari. Bayangkan, dengan arus yang stabil sebesar 2 ampere ini, kita bisa menguak bagaimana resistor, kapasitor, dan induktor ‘bernegosiasi’ dengan tegangan, menciptakan sebuah tarian harmonis yang menentukan segala hal, dari efisiensi hingga kualitas suara. Topik ini adalah jantung dari banyak aplikasi elektronika praktis, dan memahaminya ibarat memiliki peta harta karun di dunia teknik.

Dalam dunia arus bolak-balik, hubungan antara tegangan dan arus tidak sesederhana pada arus searah. Di sinilah konsep impedansi hadir sebagai pahlawan, sebuah besaran kompleks yang menggabungkan resistansi murni dengan reaktansi dari induktor dan kapasitor. Dengan mengambil arus efektif 2 ampere sebagai titik acuan yang konstan, kita dapat melakukan eksperimen pikiran dan perhitungan untuk melihat bagaimana perubahan komponen atau frekuensi sumber dapat mengubah nilai impedansi total.

Pembahasan ini akan membawa kita dari hukum dasar, melalui visualisasi fasor yang elegan, hingga implikasi nyata pada daya dan kualitas audio.

Menelusuri Jejak Impedansi dalam Rangkaian Listrik Arus Bolak-Balik

Dalam dunia listrik arus searah (DC), hubungan antara tegangan, arus, dan hambatan diatur oleh hukum Ohm yang sederhana. Namun, ketika kita beralih ke arus bolak-balik (AC), muncul karakteristik baru karena adanya komponen seperti induktor dan kapasitor yang “menolak” perubahan arus dan tegangan. Di sinilah konsep impedansi muncul sebagai bintang utama. Impedansi, dilambangkan dengan Z, adalah besaran yang merepresentasikan total “hambatan” yang ditawarkan suatu rangkaian terhadap aliran arus AC.

Ia bukan sekadar nilai resistif murni, tetapi gabungan dari resistansi (R) dan reaktansi (X), yang membawa pengaruh pergeseran fase antara gelombang tegangan dan arus.

Nah, dalam analisis rangkaian listrik AC, kita sering bertemu dengan konsep impedansi yang menentukan seberapa besar arus efektif, misalnya 2 Ampere, bisa mengalir. Ini ibarat mencoba Menentukan Jarak Tidak Mungkin antara Rumah Hafiz dan Faisal , di mana ada variabel kompleks yang membuat perhitungan jadi tidak sederhana. Oleh karena itu, pemahaman mendalam tentang impedansi sangat krusial untuk mengontrol besaran arus tersebut secara tepat dan aman dalam desain sistem kelistrikan.

Hubungan fundamental antara tegangan efektif (V_ef), arus efektif (I_ef), dan impedansi total (Z) dalam rangkaian AC sebenarnya masih mengikuti semangat hukum Ohm, tetapi dalam bentuk yang dimodifikasi. Jika dalam DC kita punya V = I x R, dalam AC berlaku V_ef = I_ef x Z. Artinya, jika kita mengukur arus efektif sebesar 2 ampere mengalir dalam suatu rangkaian AC, maka nilai impedansi total rangkaian tersebut secara langsung dapat kita tentukan dengan membagi tegangan efektif sumber dengan 2 ampere.

Misalnya, sebuah rangkaian yang terhubung ke sumber 220 Volt AC menarik arus efektif 2 ampere, maka impedansi total rangkaian itu adalah 110 ohm. Keindahannya, nilai Z ini menyimpan informasi lengkap: besarnya (modulus) memberi tahu kita seberapa besar “hambatan” total, sementara sudut fasenya (θ) mengungkapkan seberapa jauh tegangan mendahului atau tertinggal dari arus.

Karakteristik Impedansi pada Komponen Dasar

Perilaku resistor, induktor, dan kapasitor murni ketika dialiri arus AC efektif 2 ampere sangat berbeda, dan perbedaan ini tercermin dalam sifat impedansi mereka. Perbandingan berikut merangkum karakteristik kunci ketiganya.

Keterangan: ω adalah frekuensi sudut (ω = 2πf), dan ‘j’ adalah unit imajiner yang menunjukkan pergeseran fase 90 derajat.

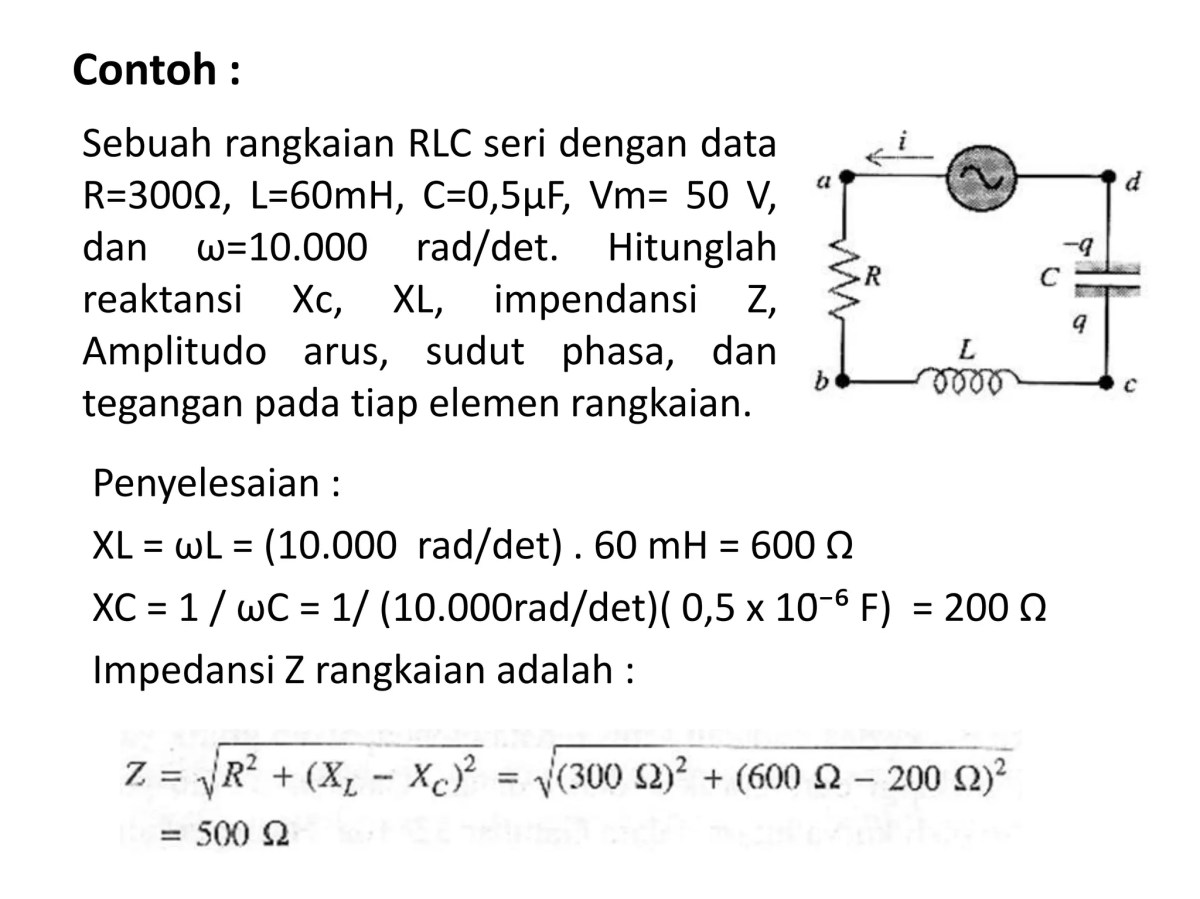

Contoh Perhitungan Numerik Impedansi

Source: slidesharecdn.com

Mari kita ambil kasus praktis. Sebuah alat listrik AC diukur menarik arus efektif sebesar 2 ampere dari sumber tegangan efektif 120 Volt. Dengan menggunakan prinsip dasar hukum Ohm untuk rangkaian AC, kita dapat langsung menghitung impedansi yang “dilihat” oleh sumber tersebut.

Prinsip Hukum Ohm untuk AC: Nilai efektif tegangan pada suatu rangkaian AC sama dengan hasil kali nilai efektif arus dengan impedansi total rangkaian tersebut. V_ef = I_ef × Z.

Dari data yang ada:
I_ef = 2 A
V_ef = 120 V
Maka, impedansi total rangkaian adalah:
Z = V_ef / I_ef = 120 V / 2 A = 60 ohm.
Nilai 60 ohm ini adalah besar (modulus) dari impedansi. Untuk mengetahui komposisi resistif dan reaktifnya, diperlukan pengukuran atau informasi tambahan seperti faktor daya. Namun, dari perhitungan sederhana ini, kita sudah mengetahui bahwa rangkaian tersebut menawarkan hambatan total setara 60 ohm terhadap arus AC 2 ampere yang mengalir.

Simfoni Komponen RLC dan Pengaruhnya Terhadap Nilai Impedansi

Kehidupan nyata rangkaian listrik jarang hanya terdiri dari satu jenis komponen. Seringkali, resistor, induktor, dan kapasitor berpadu dalam sebuah rangkaian, paling umum dalam susunan seri. Kombinasi ketiganya, yang disebut rangkaian RLC seri, menciptakan sebuah simfoni listrik di mana setiap komponen menyumbang karakteristik uniknya terhadap impedansi total. Saat arus efektif 2 ampere mengalir melalui rangkaian seri, arus yang sama ini melewati R, L, dan C secara berurutan.

Namun, tegangan pada masing-masing komponen berbeda baik besar maupun fasenya. Tegangan pada resistor sefase dengan arus, tegangan pada induktor mendahului arus 90 derajat, dan tegangan pada kapasitor tertinggal 90 derajat dari arus.

Impedansi total rangkaian RLC seri bukanlah penjumlahan aritmatika biasa dari R, X_L, dan X_C. Karena sifat fasor yang berbeda, kita harus menjumlahkannya secara vektor. Resistansi R memberikan kontribusi pada sumbu nyata (horizontal), sementara reaktansi induktif (X_L) dan kapasitif (X_C) bekerja pada sumbu imajiner (vertikal) dengan arah yang berlawanan. Reaktansi total (X) adalah selisih antara X_L dan X_C. Impedansi total (Z) kemudian merupakan resultan dari vektor R dan X, yang membentuk segitiga impedansi.

Besarnya impedansi dihitung dengan rumus Pythagoras: Z = √[R² + (X_L – X_C)²]. Sudut fase (θ) antara tegangan total dan arus ditentukan oleh perbandingan reaktansi total terhadap resistansi, yaitu θ = arctan((X_L – X_C)/R). Sudut ini positif jika rangkaian bersifat induktif (X_L > X_C), dan negatif jika bersifat kapasitif (X_C > X_L).

Langkah Sistematis Menghitung Impedansi RLC Seri

Untuk menghitung parameter impedansi dalam rangkaian RLC seri dengan arus efektif tertentu, langkah-langkah berikut dapat diikuti secara berurutan.

1. Tentukan nilai resistansi (R) dalam ohm, induktansi (L) dalam henry, dan kapasitansi (C) dalam farad.
2. Hitung reaktansi induktif menggunakan rumus X_L = 2πfL, di mana f adalah frekuensi sumber dalam hertz.
3. Hitung reaktansi kapasitif menggunakan rumus X_C = 1/(2πfC).
4. Tentukan reaktansi total (X) dengan mencari selisih: X = X_L – X_C.
5. Hitung besar impedansi total (Z) dengan rumus Z = √(R² + X²).
6. Tentukan sudut fase (θ) menggunakan rumus θ = arctan(X/R). Tanda sudut mengindikasikan sifat rangkaian.

Fenomena Resonansi Seri dan Dampaknya

Salah satu fenomena paling menarik dalam rangkaian RLC seri adalah resonansi. Resonansi terjadi ketika reaktansi induktif sama besar dengan reaktansi kapasitif (X_L = X_C). Pada kondisi ini, reaktansi total X menjadi nol. Akibatnya, impedansi total rangkaian tidak lagi merupakan resultan yang rumit, tetapi menyusut menjadi nilai minimum yang sama persis dengan nilai resistansi murni R. Z_resonansi = R.

Dampaknya terhadap arus sangat dramatis. Karena Z minimum, arus efektif dalam rangkaian akan mencapai nilai maksimum sesuai dengan hukum Ohm, I_ef = V_ef / R.

Sebagai contoh, misalkan sebuah rangkaian RLC seri dengan R = 30 Ω, L = 0.1 H, dan C = 100 µF dihubungkan ke sumber 120 V, 50 Hz. Pada frekuensi 50 Hz, X_L dan X_C memiliki nilai tertentu. Namun, jika frekuensi sumber diubah menuju frekuensi resonansi (f_r = 1/(2π√(LC)) ≈ 50.33 Hz), maka X_L dan X_C akan mendekati nilai yang sama.

Pada saat resonansi tepat, X = 0, sehingga Z = R = 30 Ω. Jika tegangan efektif sumber tetap 120 V, maka arus efektif akan melonjak menjadi I_ef = 120 V / 30 Ω = 4 Ampere. Perhatikan, jika desain rangkaian mengharapkan arus efektif bekerja di sekitar 2 ampere, kondisi resonansi yang tidak terkendali justru dapat menyebabkan arus berlebih dan berpotensi merusak komponen.

Inilah mengapa pemahaman impedansi dan resonansi sangat krusial dalam desain.

Interpretasi Praktis Diagram Fasor untuk Visualisasi Impedansi

Matematika kompleks dan rumus Pythagoras memang akurat, tetapi seringkali kita membutuhkan cara yang lebih intuitif untuk memahami hubungan antara tegangan dan arus dalam rangkaian AC. Di sinilah diagram fasor berperan sebagai alat visual yang sangat powerful. Bayangkan diagram fasor sebagai sebuah peta yang menggunakan panah (vektor) untuk merepresentasikan besaran listrik yang berubah terhadap waktu secara sinusoidal. Panjang vektor mewakili nilai maksimum atau efektif dari besaran tersebut, sedangkan sudut vektor terhadap sumbu horizontal referensi mewakili fasenya.

Keunggulan utama diagram fasor adalah ia mengubah operasi aljabar kompleks menjadi penjumlahan vektor geometris yang mudah dipahami.

Dalam konteks rangkaian seri, arus efektif yang sama mengalir melalui semua komponen, sehingga vektor arus (I) dengan nilai 2 ampere biasanya diambil sebagai referensi dan ditempatkan sepanjang sumbu nyata (horizontal) dengan sudut 0°. Selanjutnya, tegangan pada setiap komponen digambar berdasarkan hubungan fasenya dengan arus ini. Tegangan pada resistor (V_R) sefase dengan I, sehingga vektornya searah dengan I. Tegangan pada induktor (V_L) mendahului I sebesar 90°, sehingga vektornya mengarah ke atas (sumbu imajiner positif).

Tegangan pada kapasitor (V_C) tertinggal 90° dari I, sehingga vektornya mengarah ke bawah (sumbu imajiner negatif). Tegangan total sumber (V_S) kemudian adalah hasil penjumlahan vektor dari V_R, V_L, dan V_C. Dengan melihat diagram ini, kita bisa langsung memperkirakan sifat rangkaian: jika V_L lebih panjang dari V_C, resultan tegangan akan condong ke atas, menandakan rangkaian induktif.

Deskripsi Diagram Fasor Rangkaian RLC Seri

Mari kita gambarkan sebuah ilustrasi diagram fasor untuk rangkaian RLC seri hipotetis yang dialiri arus efektif 2 ampere. Bayangkan sebuah bidang koordinat. Di tengah, sebuah panah horizontal tebal ke kanan, sepanjang 2 unit, mewakili vektor arus I (2 A, 0°). Dari pangkal yang sama, tiga vektor tegangan dimulai:
-Vektor V_R digambar sejajar dan searah dengan I. Karena V_R = I x R, misalkan R=40Ω, maka panjangnya 80 volt.

-Vektor V_L digambar tegak lurus ke atas dari pangkal. Misalkan X_L=70Ω, maka V_L = I x X_L = 140 volt. Panjangnya lebih panjang dari V_R.
-Vektor V_C digambar tegak lurus ke bawah dari pangkal. Misalkan X_C=30Ω, maka V_C = I x X_C = 60 volt.

Untuk mendapatkan tegangan sumber V_S, kita jumlahkan vektor-vektor ini: V_R ditambah dengan hasil V_L + V_C (yang berselisih 140 – 60 = 80 volt ke arah atas). V_S adalah diagonal dari persegi panjang dengan sisi horizontal 80 volt (V_R) dan sisi vertikal 80 volt (V_L – V_C). Panjang V_S adalah √(80² + 80²) ≈ 113.1 volt, dan sudutnya terhadap arus I adalah arctan(80/80) = 45°.

Diagram ini dengan jelas menunjukkan rangkaian bersifat induktif (karena sudut positif) dan bagaimana tegangan total lebih besar dari tegangan pada masing-masing komponen.

Prosedur Menggambar Diagram Fasor Impedansi

Diagram fasor impedansi bahkan lebih sederhana karena berfokus pada komponen impedansi itu sendiri, bukan tegangan. Berikut adalah prosedur bertahap untuk menggambarnya berdasarkan data perhitungan.

1. Tentukan sumbu koordinat, dengan sumbu horizontal sebagai sumbu Nyata (Resistansi, R) dan sumbu vertikal sebagai sumbu Imajiner (Reaktansi, X).
2. Plot titik atau gambar vektor untuk resistansi R pada sumbu horizontal positif. Panjang vektor sesuai nilai R dalam ohm.
3. Dari ujung vektor R, plot vektor reaktansi induktif (X_L) jika ada, tegak lurus ke atas (arah positif). Panjang sesuai nilai X_L.
4. Dari ujung vektor X_L (atau dari ujung R jika X_L tidak ada), plot vektor reaktansi kapasitif (X_C) jika ada, tegak lurus ke bawah (arah negatif). Panjang sesuai nilai X_C.
5. Vektor impedansi total Z adalah vektor yang ditarik dari titik pangkal (0,0) ke titik akhir dari penjumlahan bertahap di atas. Panjang vektor Z adalah modulus impedansi, dan sudut yang dibentuk terhadap sumbu horizontal adalah sudut fase (θ).

Dinamika Daya Nyata dan Semu dalam Lingkup Impedansi dan Arus Efektif

Ketika arus efektif 2 ampere mengalir dalam sebuah rangkaian AC, ada energi yang dikirim dari sumber ke beban. Namun, tidak semua energi ini benar-benar diubah menjadi kerja yang berguna seperti cahaya, panas, atau gerak. Pembagian antara energi yang berguna dan energi yang hanya bolak-balik antara sumber dan beban inilah yang menjadi inti pembahasan daya nyata dan daya semu. Impedansi rangkaian, dengan sudut fasenya, adalah direktur orkestra yang mengatur pembagian ini.

Daya semu (S), diukur dalam Volt-Ampere (VA), adalah hasil perkalian sederhana antara tegangan efektif dan arus efektif (V_ef x I_ef). Ini mewakili kapasitas total yang harus disediakan oleh sumber. Sementara itu, daya nyata (P), diukur dalam Watt (W), adalah bagian dari daya semu yang benar-benar melakukan kerja. Hubungannya adalah P = V_ef x I_ef x cos θ, di mana cos θ adalah faktor daya.

Faktor daya, yang nilainya antara 0 dan 1, adalah kosinus dari sudut fase antara tegangan dan arus. Ia secara langsung ditentukan oleh komposisi impedansi. Pada rangkaian resistif murni (θ=0°), cos θ=1, sehingga semua daya semu adalah daya nyata. Pada rangkaian induktif atau kapasitif murni (θ=±90°), cos θ=0, sehingga daya nyata adalah nol—energi hanya disimpan dan dikembalikan tanpa melakukan kerja. Dalam rangkaian praktis yang mengandung kombinasi R, L, dan C, faktor daya berada di antara kedua ekstrem tersebut.

Arus efektif 2 ampere dengan faktor daya rendah (misal 0.6) akan memerlukan kapasitas sumber (daya semu) yang lebih besar untuk menghasilkan daya nyata yang sama, dibandingkan jika faktor dayanya mendekati 1. Ini inefisien karena kabel, transformator, dan pembangkit listrik harus dirancang untuk arus yang lebih besar daripada yang secara nyata diperlukan untuk melakukan kerja.

Variasi Daya untuk Berbagai Nilai Impedansi, Impedansi Rangkaian untuk Arus Efektif 2 Ampere

Tabel berikut menunjukkan bagaimana komposisi impedansi, dengan arus efektif konstan 2 ampere dan tegangan sumber yang disesuaikan, mempengaruhi daya nyata, daya semu, dan faktor daya. Asumsikan tegangan sumber bervariasi untuk mempertahankan I_ef = 2A sesuai hukum Ohm (V_ef = I_ef x Z).

Terlihat jelas bahwa untuk menghasilkan daya nyata 200 Watt, rangkaian dengan faktor daya rendah membutuhkan sumber tegangan yang lebih tinggi dan menyedot kapasitas daya semu (VA) yang lebih besar.

Dampak Sudut Fase Impedansi pada Efisiensi

Dalam instalasi listrik industri dan komersial, impedansi dengan sudut fase besar (faktor daya rendah) adalah musuh efisiensi. Motor listrik, yang bersifat induktif, adalah contoh umum penyebab faktor daya rendah. Dampaknya bukan hanya pada pemborosan kapasitas infrastruktur, tetapi juga dapat menyebabkan kerugian energi dalam bentuk panas pada kabel dan transformator karena arus yang mengalir lebih besar untuk daya berguna yang sama.

Perusahaan listrik sering memberikan penalti biaya kepada pelanggan industri yang memiliki faktor daya di bawah batas tertentu. Solusinya adalah dengan melakukan perbaikan faktor daya, biasanya dengan menambahkan bank kapasitor yang tepat secara paralel dengan beban induktif. Kapasitor ini menyediakan daya reaktif yang dibutuhkan oleh beban, sehingga mengurangi permintaan daya reaktif dari sumber utama.

“Faktor daya yang rendah berarti beban menarik lebih banyak arus untuk jumlah daya kerja (watt) yang sama. Arus yang lebih tinggi ini meningkatkan kerugian daya pada sistem distribusi (I²R losses) dan membutuhkan peralatan dengan kapasitas kabel dan transformator yang lebih besar.”

Prinsip Dasar Distribusi Daya Listrik.

Aplikasi Penalaan Impedansi pada Sistem Audio untuk Optimalisasi Output

Konsep impedansi bukan hanya hidup di laboratorium fisika atau pabrik industri; ia bermain dengan elegan dalam perangkat yang kita gunakan sehari-hari, seperti sistem audio. Hubungan antara amplifier dan speaker adalah sebuah cerita klasik tentang penyesuaian impedansi. Amplifier dirancang untuk mengirimkan daya maksimum ke sebuah beban dengan impedansi tertentu, biasanya 4, 6, atau 8 ohm. Speaker, sebagai transduser, juga memiliki impedansi nominalnya sendiri.

Prinsip penyesuaian impedansi bertujuan untuk memastikan bahwa impedansi keluaran amplifier (sumber) sesuai atau cocok dengan impedansi masukan speaker (beban) dalam batas yang ditoleransi.

Ketika impedansi speaker terlalu rendah dibandingkan rating amplifier, amplifier akan mencoba mengeluarkan arus yang lebih besar dari yang dirancang untuknya. Sebaliknya, jika impedansi speaker terlalu tinggi, arus yang ditarik akan lebih kecil. Dalam kedua skenario, daya yang ditransfer tidak optimal dan dapat menyebabkan distorsi suara, panas berlebih pada amplifier, atau bahkan kerusakan. Bayangkan sebuah amplifier yang diharapkan bekerja dengan speaker 8 ohm pada arus efektif optimal sekitar 2 ampere pada level volume tertentu.

Jika speaker 4 ohm dipasang, impedansi total turun, dan amplifier akan mencoba mengeluarkan arus yang lebih besar (mendekati 4 ampere) pada tegangan yang sama, mendorongnya ke luar spesifikasi operasi amannya dan berpotensi memicu proteksi thermal atau clipping yang keras.

Pertimbangan Teknis Rangkaian Penyesuai Impedansi Audio

Dalam desain audio high-fidelity atau sistem pengeras suara, beberapa pertimbangan teknis utama diperlukan untuk mengelola impedansi.

• Pemilihan komponen pasif seperti induktor dan kapasitor pada crossover speaker harus memperhitungkan perubahan nilai impedansi driver (woofer, tweeter) terhadap frekuensi.
• Penggunaan jaringan Zobel, yang biasanya berupa rangkaian seri resistor dan kapasitor dipasang paralel dengan driver, untuk meratakan impedansi pada daerah frekuensi tinggi.
• Perhitungan penggabungan speaker secara seri atau paralel harus tepat untuk menjaga impedansi total tetap dalam rentang yang diizinkan oleh amplifier.
• Pada rangkaian input atau antar-perangkat, penyesuai impedansi seperti transformer atau rangkaian buffer op-amp digunakan untuk meminimalkan loss sinyal dan menjaga respons frekuensi.

Eksplorasi Pengaruh Frekuensi Sumber terhadap Nilai Impedansi Dinamis: Impedansi Rangkaian Untuk Arus Efektif 2 Ampere

Keunikan utama rangkaian AC dibanding DC adalah respons dinamisnya terhadap frekuensi. Nilai impedansi total sebuah rangkaian yang mengandung induktor atau kapasitor bukanlah sebuah konstanta; ia berubah-ubah seiring dengan perubahan frekuensi sumber listrik. Ini terjadi karena reaktansi induktif (X_L) berbanding lurus dengan frekuensi (f), sementara reaktansi kapasitif (X_C) berbanding terbalik dengan f. Jika kita berusaha menjaga arus efektif konstan pada 2 ampere dengan menyesuaikan tegangan sumber, maka perubahan impedansi ini akan terlihat jelas dari naik-turunnya tegangan yang diperlukan.

Pada frekuensi sangat rendah, reaktansi induktif mendekati nol (seperti kawat pendek), sedangkan reaktansi kapasitif menjadi sangat besar (seperti rangkaian terbuka). Sebaliknya, pada frekuensi sangat tinggi, reaktansi induktif menjadi sangat besar, sementara reaktansi kapasitif mendekati nol. Perilaku berlawanan ini menyebabkan rangkaian dapat bersifat kapasitif di satu rentang frekuensi dan induktif di rentang lainnya. Sebuah rangkaian seri RLC akan memiliki kurva impedansi total (Z) yang berbentuk “V” terbalik jika diplot terhadap frekuensi.

Titik terendah kurva ini terjadi pada frekuensi resonansi, di mana X_L = X_C. Di luar titik resonansi, impedansi akan meningkat, baik ke arah frekuensi rendah (didominasi kapasitif) maupun frekuensi tinggi (didominasi induktif).

Kurva Hubungan Frekuensi vs. Impedansi

Berikut adalah deskripsi tekstual dari grafik hubungan antara frekuensi (sumbu X, dari rendah ke tinggi) dengan nilai impedansi total (sumbu Y) untuk dua jenis rangkaian sederhana. Grafik pertama untuk rangkaian seri RL (dominan induktif). Kurvanya dimulai dari suatu nilai (sekitar R) pada frekuensi nol (DC), kemudian naik secara hampir linear seiring meningkatnya frekuensi, karena pengaruh X_L = 2πfL yang semakin besar.

Garisnya menanjak ke kanan atas. Grafik kedua untuk rangkaian seri RC (dominan kapasitif). Kurvanya dimulai dari nilai yang sangat tinggi (mendekati tak hingga) pada frekuensi mendekati nol, karena X_C sangat besar. Kemudian kurva turun dengan cepat, mendekati nilai R pada frekuensi tinggi, karena X_C mengecil. Garisnya turun dari kiri atas ke kanan bawah, mendekati asimtot di nilai R.

Untuk rangkaian RLC seri, kurva berbentuk “V” terbalik yang simetris di sekitar frekuensi resonansi, dengan nilai minimum Z_min = R.

Perhitungan Frekuensi Resonansi untuk Impedansi Minimum

Menemukan frekuensi resonansi sebuah rangkaian RLC seri adalah hal yang fundamental. Pada kondisi resonansi, reaktansi induktif dan kapasitif saling meniadakan. Syaratnya adalah X_L = X_C, yang dapat ditulis sebagai 2πf_r L = 1/(2πf_r C). Dari persamaan ini, kita dapat menurunkan rumus untuk frekuensi resonansi (f_r).

Rumus Frekuensi Resonansi Seri: f_r = 1 / (2π√(L C))

Misalkan kita memiliki sebuah rangkaian dengan induktor 10 mH (0.01 H) dan kapasitor 100 nF (0.0000001 F). Maka frekuensi resonansinya adalah:
f_r = 1 / (2
– 3.1416
– √(0.01
– 0.0000001))
f_r = 1 / (6.2832
– √(0.000000001))
f_r = 1 / (6.2832
– 0.00003162)
f_r ≈ 1 / 0.0001989
f_r ≈ 5027 Hz atau sekitar 5 kHz.
Pada frekuensi 5 kHz ini, impedansi rangkaian akan minimal dan sama dengan nilai resistansi R murni yang ada di rangkaian, memungkinkan arus efektif mencapai nilai maksimum jika tegangan sumber tetap.

Ulasan Penutup

Jadi, perjalanan menyelami Impedansi Rangkaian untuk Arus Efektif 2 Ampere ini mengungkap sebuah narasi yang sangat kohesif. Dari angka 2 ampere yang tampak sederhana itu, kita menyusuri jejak yang menghubungkan teori rangkaian AC, resonansi, efisiensi daya, hingga fidelitas audio. Impedansi ternyata bukan penghalang semata, melainkan karakter yang membentuk identitas sebuah rangkaian. Memahami dan ‘menjinakkan’ karakter ini adalah inti dari desain elektronika yang cerdas dan efisien.

Pada akhirnya, penguasaan terhadap konsep ini memberi kita kendali. Bukan cuma untuk menghitung angka di atas kertas, tapi untuk merancang sistem yang lebih hemat energi, menghasilkan suara yang lebih jernih, atau sekadar memahami mengapa perangkat tertentu berperilaku seperti itu. Arus 2 ampere hanyalah contoh, tetapi prinsip yang telah kita kupas berlaku universal, menjadi fondasi untuk menjelajahi dunia listrik dinamis yang lebih luas lagi.

FAQ Terkini

Apakah arus efektif 2 ampere selalu menghasilkan nilai impedansi yang sama pada rangkaian yang berbeda?

Tidak. Nilai impedansi ditentukan oleh komponen (R, L, C) dan frekuensi sumber. Arus efektif 2 ampere adalah hasil dari hubungan antara tegangan sumber dan impedansi itu sendiri (V = I x Z). Jadi, rangkaian berbeda dengan komponen berbeda akan memiliki impedansi berbeda meskipun dialiri arus efektif yang sama 2 ampere, asalkan tegangan sumbernya disesuaikan.

Mengapa dalam aplikasi audio, impedansi harus ‘match’ antara amplifier dan speaker?

Impedansi yang match memastikan transfer daya maksimum dari amplifier ke speaker. Jika tidak match (mismatch), bisa terjadi refleksi daya yang mengakibatkan distorsi suara, pemanasan berlebih pada amplifier, dan arus efektif yang tidak optimal (bisa lebih tinggi atau lebih rendah dari desain, misalnya 2 ampere), yang akhirnya menurunkan kinerja dan berpotensi merusak perangkat.

Bagaimana cara praktis mengukur impedansi sebuah rangkaian yang tidak diketahui?

Secara praktis, kita dapat mengukur tegangan efektif (V_ef) dan arus efektif (I_ef) yang mengalir pada rangkaian menggunakan multimeter true-RMS. Impedansi magnitude (|Z|) kemudian dihitung dengan hukum Ohm AC: |Z| = V_ef / I_ef. Untuk mengetahui sudut fasenya, diperlukan pengukuran beda fasa antara gelombang tegangan dan arus, yang membutuhkan osiloskop.

Apa dampak langsung jika impedansi rangkaian tiba-tiba turun drastis saat arus dijaga 2 ampere?

Jika arus dijaga konstan 2 ampere, penurunan impedansi yang drastis akan diikuti oleh penurunan tegangan sumber yang diperlukan (karena V = I x Z). Namun, dalam situasi nyata di mana tegangan sumber biasanya konstan, penurunan impedansi justru akan menyebabkan kenaikan arus yang tajam (I = V / Z), berisiko menyebabkan beban lebih, panas berlebih, dan bahkan kerusakan komponen.
