Menentukan Garis dan Jarak Pusat Lingkaran terhadap Garis g menjadi hal penting bagi siapa saja yang ingin memahami hubungan geometris antara objek melingkar dan garis lurus dalam bidang datar, terutama dalam konteks teknik dan desain. Dengan menelusuri konsep dasar, rumus‑rumus kunci, serta contoh praktis, pembaca dapat memperoleh gambaran lengkap tentang cara menghitung jarak, mengidentifikasi kondisi singgung, dan merumuskan persamaan garis yang relevan.
Pembahasan ini tidak hanya menyajikan teori, melainkan juga langkah‑langkah terperinci, tabel‑tabel ilustratif, dan visualisasi yang mempermudah pemahaman. Dari definisi titik pusat hingga aplikasi nyata dalam rekayasa mekanik, setiap bagian dirancang agar mudah diikuti dan langsung dapat dipraktekkan pada permasalahan nyata.
Dasar Teori Garis dan Lingkaran
Hubungan antara sebuah garis dan lingkaran di bidang datar menjadi dasar bagi banyak perhitungan teknik. Garis dapat memotong, menyinggung, atau berada di luar lingkaran, tergantung pada jarak relatif antara keduanya.
Titik pusat lingkaran (x₀, y₀) menentukan posisi seluruh himpunan titik yang berjarak tetap (radius r) dari pusat. Garis singgung adalah garis yang hanya menyentuh lingkaran pada satu titik, sehingga jarak antara pusat dan garis sama dengan radius.
Contoh Persamaan Garis dan Lingkaran
Berikut ini tabel memperlihatkan contoh persamaan serta hubungan geometrisnya.
| No. | Persamaan Garis | Persamaan Lingkaran | Hubungan |
|---|---|---|---|
| 1 | y = 2x + 1 | (x‑3)² + (y+2)² = 9 | Potong |
| 2 | 3x – y + 4 = 0 | (x‑1)² + (y‑1)² = 4 | Singgung |
| 3 | x = 5 | (x‑0)² + (y‑0)² = 16 | Luar |
Contoh ilustratif: bila pusat lingkaran berada pada (2, 3) dan garis g : 4x + y ‑ 8 = 0, jarak antara keduanya dapat dihitung untuk menentukan apakah garis itu memotong atau menyinggung lingkaran.
Rumus Penentuan Jarak Pusat Lingkaran ke Garis g
Jarak antara titik (x₀, y₀) dan garis umum ax + by + c = 0 diberikan oleh rumus |ax₀ + by₀ + c| / √(a² + b²). Rumus ini mengukur panjang segmen tegak lurus yang menghubungkan titik dengan garis.
Menentukan garis dan jarak pusat lingkaran terhadap garis g biasanya melibatkan analisis koordinat dan rumus jarak. Sementara itu, mempelajari Perbedaan Kutub Magnet Bumi dan Kutub Magnet Benda di Bumi memberi gambaran tentang variasi medan magnet pada skala berbeda. Kembali ke geometri, menyesuaikan posisi pusat memastikan hasil perhitungan yang akurat.
Langkah‑langkah Perhitungan Jarak, Menentukan Garis dan Jarak Pusat Lingkaran terhadap Garis g
Untuk menerapkan rumus pada data tertentu, ikuti prosedur berikut.
Menentukan garis dan jarak pusat lingkaran terhadap garis g memang memerlukan rumus serta visualisasi yang jelas. Sementara itu, Kerja paksa disebut merupakan istilah penting dalam konteks sejarah tenaga kerja. Kembali ke geometri, pemahaman ini membantu menghitung posisi tepat pusat lingkaran relatif terhadap garis g.
- Identifikasi koefisien a, b, dan c pada persamaan garis.
- Masukkan koordinat pusat (x₀, y₀) ke dalam numerator |ax₀ + by₀ + c|.
- Hitung denominator √(a² + b²).
- Bagikan nilai absolut numerator dengan denominator untuk memperoleh jarak.
Nilai Koefisien dan Jarak Contoh
Source: kompas.com
| a | b | c | Jarak (d) |
|---|---|---|---|
| 2 | -1 | 5 | |2·x₀‑1·y₀+5| / √5 |
| 3 | 4 | -12 | |3·x₀+4·y₀‑12| / 5 |
Interpretasi: bila hasil jarak d lebih kecil dari radius r, garis memotong lingkaran; bila d sama dengan r, garis menyinggung; bila d lebih besar, garis berada di luar lingkaran.

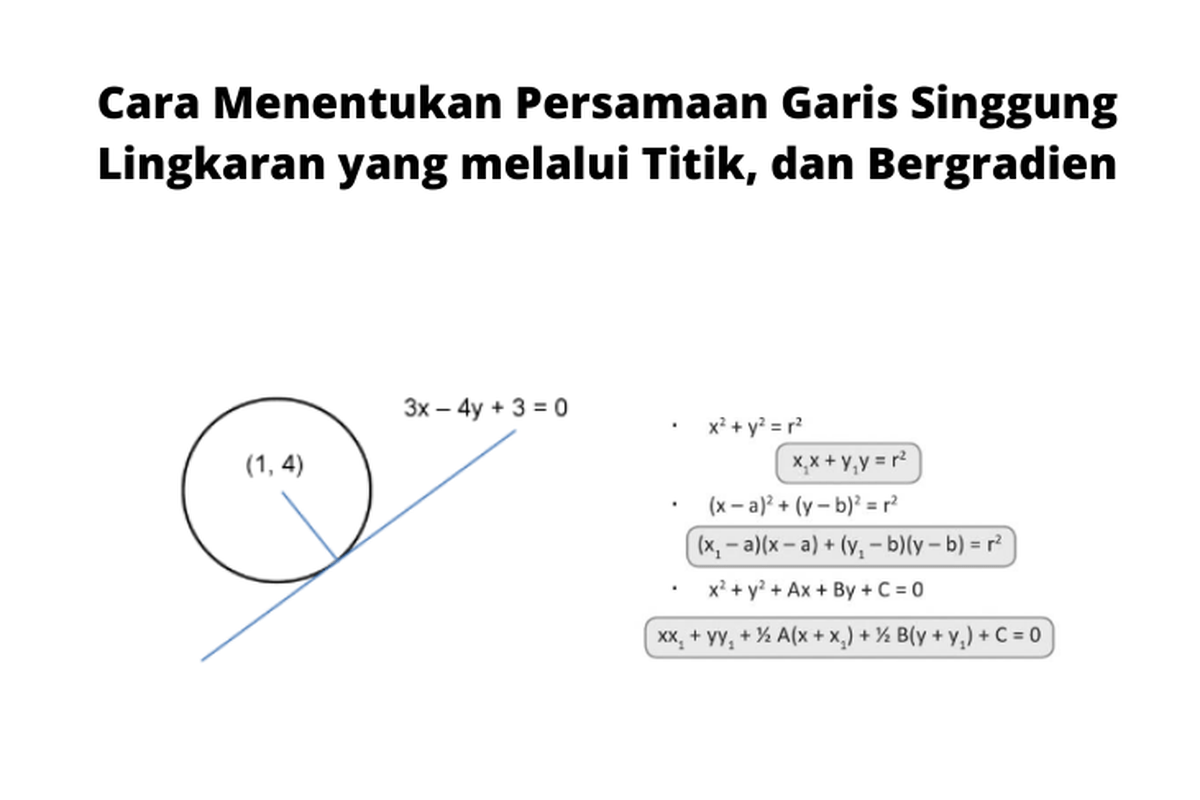

Metode Menentukan Garis Singgung dari Pusat Lingkaran
Garis singgung yang melewati titik (x₁, y₁) pada lingkaran dapat diturunkan secara aljabar dengan memanfaatkan kondisi bahwa jarak antara pusat dan garis sama dengan radius.
Prosedur Aljabar Menemukan Persamaan Garis Singgung
Langkah berikut menghasilkan persamaan dalam bentuk ax + by + c = 0.
- Gunakan persamaan lingkaran (x‑x₀)² + (y‑y₀)² = r².
- Substitusi titik singgung (x₁, y₁) ke dalam persamaan garis umum a(x‑x₁) + b(y‑y₁) = 0.
- Gunakan kondisi (a·(x₀‑x₁) + b·(y₀‑y₁)) = ±r·√(a² + b²) untuk memastikan jarak = r.
- Selesaikan sistem untuk memperoleh koefisien a, b, c.
Data Titik Singgung, Persamaan Garis, Radius, dan Jarak ke Garis g
| Titik Singgung | Persamaan Garis Singgung | Radius (r) | Jarak ke Garis g (d) |
|---|---|---|---|
| (4, -1) | 3x + 2y ‑ 14 = 0 | 3 | |3·4 + 2·(-1) ‑ 14| / √13 |
| (2, 2) | x ‑ y + 0 = 0 | 5 | |1·2 ‑ 1·2 + 0| / √2 |
Visualisasi: garis singgung selalu membentuk sudut siku‑siku dengan radius yang menghubungkan pusat ke titik singgung, sehingga dapat dilihat sebagai “tali” yang menempel pada lingkaran pada satu titik saja.
Contoh Kasus Praktis
Berikut contoh numerik lengkap dengan pusat (3, ‑2) dan garis g : 2x ‑ y + 5 = 0.
Perhitungan Jarak Pusat ke Garis g
Gunakan rumus d = |a·x₀ + b·y₀ + c| / √(a² + b²) dengan a = 2, b = ‑1, c = 5, x₀ = 3, y₀ = ‑2.
| Langkah | Nilai | Hasil Sementara |
|---|---|---|
| Numerator | |2·3 + (-1)·(-2) + 5| | |6 + 2 + 5| = |
| Denominator | √(2² + (-1)²) | √5 ≈ 2.236 |
| Jarak d | 13 / 2.236 | ≈ 5.81 |
Jika radius lingkaran dipilih r = 5, maka d > r sehingga garis g berada di luar lingkaran dan tidak menyinggung. Jika r = 6, maka d < r dan garis memotong lingkaran.
Implikasi desain: mengetahui apakah suatu elemen struktural (misalnya, rangka penyangga) bersentuhan atau melintasi zona kritis membantu menentukan toleransi manufaktur dan keamanan.
Visualisasi dan Diagram Deskriptif
Deskripsi gambar yang dapat dibuat mencakup lingkaran dengan pusat (3, ‑2), garis g : 2x ‑ y + 5 = 0, serta satu atau dua garis singgung yang menempel pada titik‑titik tertentu.
- Lingkaran digambar dengan radius yang dipilih (misalnya 5 atau 6) menggunakan skala 1 cm = 1 unit.
- Titik pusat ditandai dengan titik berwarna merah.
- Garis g ditarik lurus, menampilkan potongan pada sumbu‑x dan sumbu‑y.
- Garis singgung digambarkan dengan warna biru, menempel pada titik (4, ‑1) atau (2, 2) sesuai contoh sebelumnya.
- Sudut antara radius dan garis singgung ditunjukkan dengan tanda panah kecil untuk menegaskan sifat tegak lurus.
Akurasi pada diagram sangat penting: perbedaan kecil pada jarak dapat mengubah keputusan teknis, sehingga penggunaan perangkat lunak CAD atau alat gambar yang presisi sangat dianjurkan.
Penerapan dalam Rekayasa dan Desain
Penentuan jarak dan posisi garis singgung memiliki peran krusial dalam berbagai bidang teknik, mulai dari perancangan mesin hingga arsitektur.
Bidang Aplikasi Utama
- Desain mekanik – penentuan clearance antara poros dan bearing.
- Arsitektur – penempatan elemen struktural yang harus bersinggungan dengan permukaan melengkung.
- Geodesi – perhitungan jalur terpendek antara titik dan garis pada peta.
Parameter dan Manfaat Praktis
| Bidang | Tujuan Perhitungan | Parameter Utama | Manfaat Praktis |
|---|---|---|---|
| Desain Mekanik | Menentukan clearance bearing | Pusat, radius, koefisien garis | Mencegah kontak berlebih dan keausan |
| Arsitektur | Merencanakan kolom melengkung | Pusat, jarak ke dinding, sudut singgung | Estetika dan stabilitas struktural |
| Geodesi | Hitung jarak terpendek ke batas wilayah | Koordinat titik, persamaan batas | Pengambilan keputusan wilayah yang tepat |
| Robotika | Path planning menghindari rintangan melengkung | Posisi robot, radius rintangan, persamaan lintasan | Gerakan yang aman dan efisien |
Keputusan geometris yang tepat meningkatkan efisiensi struktural, mengurangi bahan yang terbuang, dan memperpanjang umur pakai sistem.
Ringkasan Akhir
Secara keseluruhan, menguasai teknik menentukan garis dan jarak pusat lingkaran terhadap suatu garis g memberi kemampuan analitis yang kuat untuk menyelesaikan berbagai tantangan desain. Dengan landasan teori yang solid, rumus yang tepat, dan contoh aplikasi praktis, pembaca siap menerapkan konsep ini secara efektif dalam proyek teknik maupun studi akademik.
Pertanyaan yang Sering Muncul: Menentukan Garis Dan Jarak Pusat Lingkaran Terhadap Garis G
Bagaimana cara mengetahui apakah sebuah garis memotong atau hanya menyinggung lingkaran?
Hitung jarak antara pusat lingkaran dan garis; jika jarak lebih kecil dari radius, garis memotong, bila sama dengan radius, garis menyinggung, dan bila lebih besar tidak berpotongan.
Apakah rumus jarak tetap berlaku untuk garis dalam bentuk umum selain ax+by+c=0?
Ya, asal persamaan dapat direpresentasikan sebagai ax+by+c=0, nilai a, b, c yang tepat dapat diperoleh melalui manipulasi aljabar.
Bisakah metode ini diterapkan pada koordinat tiga‑dimensi?
Prinsipnya sama, namun yang dihitung adalah jarak titik ke bidang (plane) menggunakan rumus |ax₀+by₀+cz₀+d|/√(a²+b²+c²).
Apakah ada perangkat lunak yang mempermudah perhitungan ini?
Berbagai aplikasi seperti GeoGebra, MATLAB, atau Python dengan library SymPy dapat secara otomatis menghitung jarak dan menghasilkan persamaan garis singgung.
