Tentukan Besar Sudut pada Gambar Ini merupakan keterampilan dasar geometri yang kerap dijumpai, mulai dari tugas sekolah hingga analisis desain teknis. Kemampuan ini bukan sekadar menghafal rumus, melainkan memahami bahasa visual bentuk dan garis untuk mengungkap besaran yang tersembunyi. Dengan pendekatan yang tepat, setiap sudut dalam gambar, baik yang sederhana maupun kompleks, dapat dipecahkan kodenya.
Pembahasan ini akan mengajak untuk menjelajahi konsep sudut dari dasar, mulai dari jenis-jenisnya seperti lancip dan tumpul, hingga metode pengukurannya menggunakan busur derajat atau prinsip geometris. Lebih lanjut, akan dianalisis bagaimana sudut berperilaku dalam berbagai konteks, seperti pada bangun datar, garis sejajar yang dipotong transversal, bahkan dalam gambar-gambar aplikatif seperti kemiringan atap atau penunjukan jarum jam.
Pengenalan Dasar Sudut dalam Gambar: Tentukan Besar Sudut Pada Gambar Ini
Memahami sudut adalah langkah pertama yang krusial untuk menganalisis berbagai bentuk dan struktur dalam gambar, baik itu sketsa teknik, diagram matematika, atau desain arsitektur. Sudut pada dasarnya adalah ukuran rotasi dari satu garis ke garis lainnya yang bertemu pada suatu titik yang disebut titik sudut. Konsep ini menjadi fondasi dalam geometri dan aplikasi visual lainnya.
Dalam pengukuran, satuan yang paling umum adalah derajat (°), di mana satu putaran penuh setara dengan 360°. Satuan lain seperti radian lebih sering digunakan dalam konteks matematika lanjutan dan kalkulus. Berdasarkan besarnya, sudut diklasifikasikan ke dalam beberapa jenis utama yang memiliki karakteristik visual yang berbeda.
Klasifikasi Jenis Sudut dan Karakteristiknya
Setiap jenis sudut memiliki rentang ukuran dan penampakan yang khas. Klasifikasi ini membantu kita dalam mengidentifikasi dan mendeskripsikan sudut dengan cepat hanya dengan melihat gambarnya. Berikut adalah perbandingan mendetail dari keempat jenis sudut dasar.
| Jenis Sudut | Rentang Besar | Karakteristik Visual | Contoh dalam Gambar |
|---|---|---|---|
| Sudut Lancip | Lebih dari 0° dan kurang dari 90° | Bentuknya tajam dan runcing. Membuka dengan porsi yang sempit. | Sudut pada ujung sebuah segitiga sama sisi, setiap sudutnya tepat 60°, terlihat jelas meruncing. |
| Sudut Siku-Siku | Tepat 90° | Bentuknya seperti huruf “L”. Dua garis yang membentuknya saling tegak lurus. | Sudut pada persegi atau persegi panjang di setiap titik pojoknya. Sering ditandai dengan simbol busur kecil dan titik. |
| Sudut Tumpul | Lebih dari 90° dan kurang dari 180° | Bentuknya lebih terbuka dan lebar dibandingkan sudut siku-siku, terlihat “membesar”. | Sudut pada segitiga tumpul yang berhadapan dengan sisi terpanjang. Visualnya tampak seperti bukaan yang melebar. |
| Sudut Lurus | Tepat 180° | Membentuk sebuah garis lurus. Dua garis yang membentuknya merupakan perpanjangan satu sama lain. | Sebuah garis yang dibagi oleh sebuah titik. Jika jarum jam menunjukkan pukul 6 tepat, sudut antara jarum jam dan menit membentuk sudut lurus. |
Alat dan Metode Pengukuran Sudut
Setelah mengenali jenisnya, langkah selanjutnya adalah menentukan besar sudut secara kuantitatif. Terdapat dua pendekatan utama: pengukuran langsung menggunakan alat dan perhitungan analitis berdasarkan sifat geometri. Pemilihan metode sangat bergantung pada informasi yang tersedia dari gambar tersebut.
Busur derajat merupakan alat paling dasar dan praktis untuk mengukur sudut pada gambar datar. Alat ini berbentuk setengah lingkaran atau lingkaran penuh yang dilengkapi skala dari 0° hingga 180° atau 360°. Penggunaannya membutuhkan ketelitian dalam penempatan.
Prosedur Pengukuran dengan Busur Derajat
- Letakkan titik tengah (titik nol) busur derajat tepat pada titik sudut yang akan diukur.
- Sejajarkan garis dasar busur derajat dengan salah satu kaki sudut, pastikan garis tersebut tertutup sempurna.
- Baca skala angka pada busur derajat di mana kaki sudut yang satunya lagi berpotongan. Perhatikan skala dalam (0-180) atau skala luar (180-0) untuk menghindari kesalahan pembacaan.
- Nilai yang terbaca menunjukkan besar sudut dalam satuan derajat.

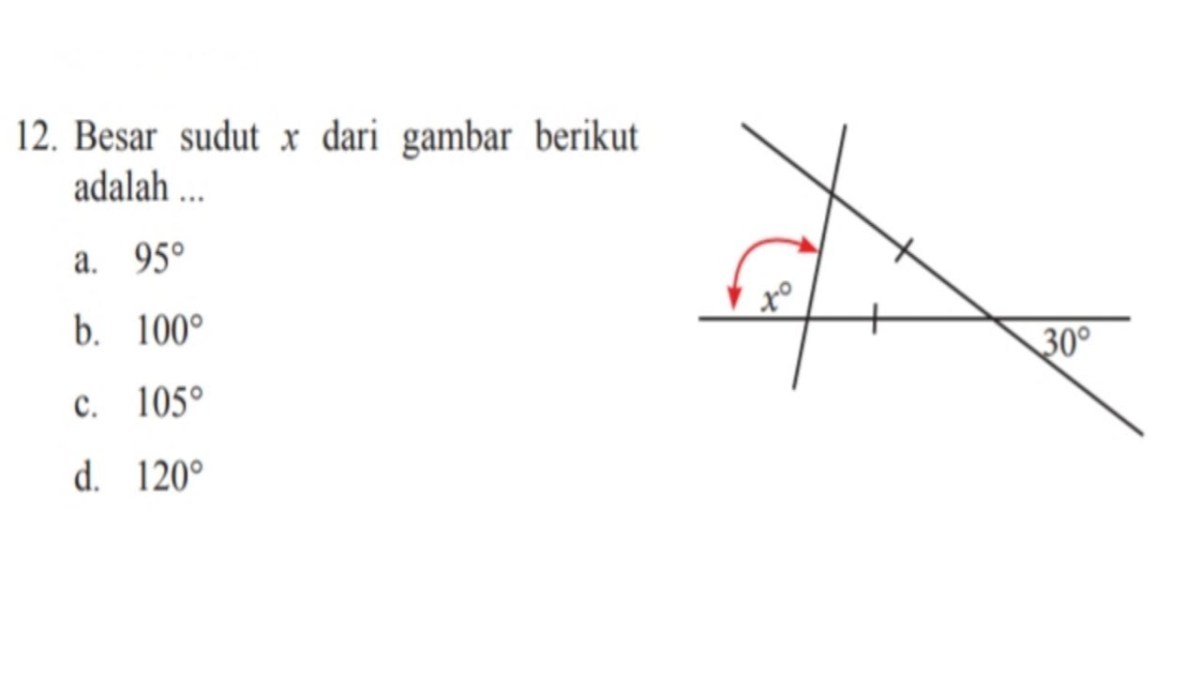

Penentuan Sudut Melalui Perhitungan Geometris
Source: kibrispdr.org
Seringkali, besar sudut dapat ditemukan tanpa pengukuran langsung, terutama jika gambar menyediakan informasi sudut lain yang berhubungan. Dua konsep kunci yang sering digunakan adalah sudut berpelurus dan sudut berpenyiku.
- Sudut Berpelurus: Dua sudut dikatakan berpelurus jika jumlah keduanya adalah 180°. Jika satu sudut diketahui, pelurusnya dapat dihitung dengan rumus: Sudut Pelurus = 180°
-Sudut Diketahui. - Sudut Berpenyiku: Dua sudut dikatakan berpenyiku jika jumlah keduanya adalah 90°. Jika satu sudut diketahui, penyikunya dapat dihitung dengan rumus: Sudut Penyiku = 90°
-Sudut Diketahui.
Untuk menghitung sudut secara matematis, informasi yang biasanya diperlukan dari sebuah gambar meliputi: jenis bangun datar (segitiga, jajar genjang, dll.), besar sudut-sudut lain yang telah diketahui, dan tanda-tanda khusus seperti garis sejajar, garis tegak lurus, atau kesamaan panjang sisi.
Analisis Sudut pada Bangun Datar Geometris
Bangun datar memiliki sifat-sifat unik yang mengatur hubungan antara sudut-sudut penyusunnya. Memahami aturan ini memungkinkan kita untuk menyelesaikan teka-teki sudut yang belum diketahui hanya dengan menggunakan logika dan operasi matematika sederhana. Analisis ini menjadi inti dari pemecahan masalah geometri.
Aturan paling fundamental terdapat pada segitiga. Jumlah ketiga sudut dalam segitiga apapun jenisnya selalu konstan, yaitu 180°. Sifat ini menjadi senjata ampuh. Misalnya, jika dua sudut dalam segitiga diketahui masing-masing 50° dan 60°, maka sudut ketiga pasti 180°
-(50°+60°) = 70°.
Jumlah Sudut dalam Berbagai Poligon
Aturan jumlah sudut dalam segitiga dapat dikembangkan untuk poligon dengan sisi lebih banyak. Poligon beraturan memiliki sudut-sudut dalam yang sama besar, sehingga perhitungannya menjadi lebih sederhana. Berikut adalah rumus dan contoh untuk beberapa poligon umum.
| Nama Poligon | Jumlah Sisi (n) | Jumlah Sudut Dalam | Setiap Sudut Dalam (Beraturan) |
|---|---|---|---|
| Segitiga | 3 | 180° | 60° (jika sama sisi) |
| Segiempat | 4 | 360° | 90° (persegi) |
| Segilima | 5 | 540° | 108° |
| Segienam | 6 | 720° | 120° |
| Segi-n | n | (n-2) × 180° | [(n-2) × 180°] / n |
Contoh Perhitungan pada Segi Empat Tidak Beraturan
Perhatikan sebuah jajar genjang. Sifat utamanya adalah sudut-sudut yang berhadapan sama besar, dan sudut yang berdekatan saling berpelurus. Misal, dalam gambar jajar genjang ABCD, diketahui sudut A = 70°. Maka sudut C yang berhadapan juga 70°. Sudut B yang berdekatan dengan sudut A adalah pelurusnya, jadi besarnya 180°
-70° = 110°.
Sudut D yang berhadapan dengan sudut B otomatis juga 110°.
Pada trapesium sembarang, informasi yang diberikan biasanya lebih terbatas. Seringkali kita perlu menarik garis bantu untuk membentuk segitiga atau memanfaatkan sifat sudut-sudut sepihak antara dua garis sejajar yang jumlahnya 180°.
Sudut dalam Konteks Garis dan Transversal
Ketika dua garis sejajar dipotong oleh sebuah garis ketiga yang disebut garis transversal, terbentuklah delapan sudut dengan hubungan yang teratur dan dapat diprediksi. Pola hubungan ini sangat kuat dan sering muncul dalam berbagai gambar geometri, mulai dari desain sederhana hingga diagram kompleks.
Menentukan besar sudut pada gambar melibatkan analisis geometris yang presisi, serupa dengan ketelitian memahami landasan sejarah bangsa. Refleksi mendalam tentang Makna Sumpah Pemuda: Satu Bangsa Indonesia mengajarkan konsistensi dan kesatuan tujuan, prinsip yang juga vital dalam menyelesaikan soal geometri. Kembali ke persoalan awal, ketepatan mengukur sudut bergantung pada pemahaman relasi antar garis, sebagaimana kekuatan bangsa bertumpu pada persatuan.
Dengan hanya mengetahui besar satu sudut dari delapan sudut yang terbentuk, kita dapat menentukan besar ketujuh sudut lainnya. Hal ini dimungkinkan karena adanya pasangan-pasangan sudut khusus: sudut sehadap, sudut dalam berseberangan, sudut luar berseberangan, dan sudut dalam sepihak.
Identifikasi Pasangan Sudut yang Sama Besar
Bayangkan dua garis horizontal sejajar, dipotong oleh sebuah garis transversal miring. Sudut-sudut yang terbentuk dapat diidentifikasi berdasarkan posisinya.
Sudut-sudut sehadap terletak di sisi yang sama terhadap transversal dan di sisi yang sama terhadap garis sejajar, mereka selalu sama besar. Sudut dalam berseberangan terletak berseberangan di antara dua garis sejajar dan saling bertukar posisi terhadap transversal, besarnya juga selalu sama. Hal serupa berlaku untuk sudut luar berseberangan.
Sifat penting lainnya adalah sudut yang bertolak belakang. Dua sudut yang bertolak belakang terbentuk dari dua garis yang berpotongan dan saling berhadapan. Sudut-sudut ini selalu sama besar, terlepas dari apakah garis-garis yang membentuknya sejajar dengan garis lain atau tidak. Sifat ini berlaku universal untuk semua perpotongan dua garis lurus.
Prosedur Menentukan Semua Sudut
Misalkan diketahui satu sudut sebesar x°. Pertama, tentukan sudut yang bertolak belakang dengan sudut tersebut, yang pasti juga x°. Kemudian, cari sudut pelurusnya, yang besarnya 180°
-x°. Sudut yang bertolak belakang dengan sudut pelurus ini juga 180°
-x°. Untuk garis sejajar, sudut sehadap dengan sudut x° akan sama, yaitu x°.
Demikian pula, sudut dalam berseberangan dengan x° juga x°. Dengan pola ini, semua sudut dapat terisi.
Aplikasi dan Contoh Kasus Gambar Nyata
Konsep sudut tidak hanya hidup di buku teks geometri, tetapi juga dalam berbagai representasi visual dari kehidupan sehari-hari dan dunia profesional. Kemampuan untuk menganalisis sudut pada gambar-gambar ini memungkinkan kita untuk melakukan perhitungan praktis, mulai dari kemiringan atap hingga pembacaan waktu.
Menentukan besar sudut pada gambar molekul tak hanya soal geometri, tapi juga memahami sifat ikatan antar atomnya. Analisis mendalam tentang Jenis Ikatan Kim, NH3, K2O, MgCl2, C2H2, HCl, H2SO4, BCl3 menjadi kunci, karena jenis ikatan—kovalen polar, ion, atau lainnya—secara langsung mempengaruhi distribusi elektron dan tolakan pasangan elektron, yang pada akhirnya menentukan sudut ikatan yang harus kamu hitung dalam gambar tersebut.
Dalam arsitektur dan teknik sipil, kemiringan atap atau tangga selalu dinyatakan dalam besaran sudut terhadap bidang datar. Sudut ini menentukan faktor keamanan, kenyamanan, dan efisiensi material. Sebuah sketsa denah rumah sering mencantumkan sudut-sudut tertentu untuk memberikan petunjuk yang jelas kepada pelaksana di lapangan.
Studi Kasus: Bidang Miring dan Sudut Elevasi, Tentukan Besar Sudut pada Gambar Ini
Perhatikan gambar sederhana sebuah bidang miring, seperti jalan tanjakan atau papan seluncur. Bidang miring membentuk segitiga siku-siku dengan bidang datar dan ketinggian vertikal. Jika pada gambar diketahui panjang alas (jarak horizontal) dan tinggi vertikal, besar sudut kemiringan (θ) dapat dihitung menggunakan rasio trigonometri tangen, yaitu tan(θ) = tinggi / alas, kemudian dicari invers tangen-nya.
Konsep serupa diterapkan pada sudut elevasi, yaitu sudut yang dibentuk oleh garis pandang mata seorang pengamat ke sebuah objek yang lebih tinggi terhadap garis horizontal. Dalam diagram, sudut elevasi selalu diukur dari garis horizontal ke atas.
Ilustrasi: Sudut pada Jarum Jam
Sebuah gambar jam analog yang menunjukkan waktu tertentu adalah contoh aplikasi sudut yang sangat kontekstual. Setiap pergerakan jarum menit sebesar 1 menit menghasilkan sudut 6° (karena 360°/60 menit). Jarum jam bergerak lebih lambat; setiap jam membentuk sudut 30° (360°/12 jam), dan setiap menit ia bergerak tambahan 0.5° (30°/60 menit).
Misal, gambar menunjukkan pukul 03:30. Posisi jarum jam berada tepat di tengah-tengah antara angka 3 dan 4. Dari angka 12, jarum jam telah bergerak 3 × 30° + 30 × 0.5° = 90° + 15° = 105°. Jarum menit tepat di angka 6, yaitu 180° dari angka 12. Maka, sudut terkecil antara kedua jarum adalah |180°
-105°| = 75°.
Menentukan besar sudut pada gambar geometri sering kali melibatkan perhitungan proporsi dan pecahan. Pemahaman mendalam tentang konsep pecahan, misalnya memahami nilai dari Sepertiga 260 , dapat menjadi kunci untuk memecahkan persoalan tersebut. Dengan demikian, penerapan nilai pecahan yang tepat akan langsung mengantarkan kita pada solusi akurat untuk besar sudut yang ditanyakan.
Ringkasan Penutup
Menguasai cara menentukan besar sudut pada gambar membuka pintu pemahaman yang lebih luas terhadap dunia geometri dan aplikasinya dalam kehidupan sehari-hari. Dari perhitungan sudut segitiga yang belum diketahui hingga menganalisis sudut-sudut yang terbentuk dari garis sejajar, setiap langkah analisis memperkuat logika spasial dan ketelitian. Pada akhirnya, keterampilan ini bukan lagi sekadar menjawab soal, melainkan sebuah alat untuk membaca dan menginterpretasi dunia yang penuh dengan bentuk dan sudut di sekitar kita.
Pertanyaan dan Jawaban
Bagaimana jika gambar sudutnya tidak jelas atau buram?
Prioritaskan informasi numerik atau hubungan geometris yang diberikan dalam soal atau gambar pendamping. Jika gambar kurang jelas, gunakan sifat-sifat bangun datar atau hubungan sudut (seperti pelurus, penyiku, atau sehadap) yang secara logika dapat disimpulkan dari konteks gambar.
Apakah selalu perlu busur derajat untuk menentukan besar sudut?
Tidak selalu. Dalam banyak kasus, terutama pada gambar geometris dengan informasi cukup, besar sudut dapat dihitung secara matematis menggunakan sifat-sifat bangun (misalnya jumlah sudut segitiga 180°) atau hubungan antar sudut (seperti sudut bertolak belakang yang sama besar).
Bagaimana cara membedakan sudut dalam berseberangan dengan sudut luar berseberangan?
Sudut dalam berseberangan terletak di bagian dalam dua garis sejajar dan berseberangan terhadap garis transversal. Sudut luar berseberangan terletak di bagian luar dua garis sejajar dan juga berseberangan terhadap transversal. Keduanya selalu sama besar jika garis-garisnya sejajar.
Apa yang harus dilakukan jika gambar menunjukkan poligon tidak beraturan?
Uraikan poligon menjadi bangun-bangun dasar yang lebih sederhana, seperti segitiga-segitiga. Kemudian, gunakan jumlah sudut dalam segitiga dan sifat-sifat sudut lain (pelurus, penyiku) yang mungkin ada untuk mencari sudut yang ditanyakan.
