Tentukan Hambatan Pengganti pada Rangkaian Berikut Panduan Lengkap

Tentukan hambatan pengganti pada rangkaian berikut, itu tuh kunci buat ngerti aliran listrik di setiap proyek elektronik lo. Bayangin lagi merakit audio custom buat motor atau nge-charge power bank rakitan, kalau ga paham ini bisa-bisa asal solder yang ujungnya malah nge-blank atau lebih parah lagi, nge-short. Pokoknya, ini ilmu dasar yang wajib dikuasin biar mainan listrik lo aman dan berfungsi tepat.

Nah, konsepnya sebenernya simpel banget, kita cuma nyari satu nilai resistor pengganti yang bisa mewakili sekelompok resistor dalam rangkaian, baik yang disusun seri atau paralel. Bedain seri dan paralel tuh kaya bedain jalan lurus tanpa cabang sama persimpangan yang banyak jalannya. Di dunia elektronik, rangkaian campuran yang gabungin seri-paralel tuh yang paling sering kita temuin, dan disinilah trik-trik penyederhanaan mulai dipake.

Konsep Dasar Hambatan Pengganti

Bayangkan kamu sedang merakit sebuah proyek elektronika sederhana, seperti senter LED. Rangkaiannya pasti terdiri dari baterai, saklar, dan LED. Tapi, coba kamu tambahkan dua resistor untuk mengatur kecerahan LED. Nah, bagaimana cara kita mengetahui seberapa besar “hambatan total” yang diberikan oleh kedua resistor itu terhadap aliran listrik dari baterai? Di sinilah konsep hambatan pengganti, atau sering disebut resistor ekivalen, berperan.

Intinya, hambatan pengganti adalah sebuah nilai resistor tunggal yang bisa menggantikan sekelompok resistor dalam sebuah rangkaian tanpa mengubah karakteristik arus dan tegangan yang dihasilkan oleh sumber. Dengan menemukan nilai ini, analisis rangkaian yang kompleks menjadi jauh lebih sederhana.

Perbandingan Hambatan Pengganti Seri dan Paralel

Perilaku resistor ketika disusun secara seri dan paralel sangat berbeda, dan ini tercermin dalam cara menghitung hambatan penggantinya. Memahami perbedaan mendasar ini adalah kunci untuk menyelesaikan hampir semua soal rangkaian listrik. Tabel berikut merangkum perbandingannya dengan jelas.

Dari contoh di tabel terlihat jelas, dua resistor 3Ω dan 6Ω jika diseri menghasilkan hambatan total 9Ω, yang lebih besar dari 6Ω. Sebaliknya, jika diparalel, hasilnya 2Ω, yang lebih kecil dari 3Ω. Ini terjadi karena pada rangkaian paralel, ada lebih banyak jalur bagi elektron untuk mengalir, sehingga “hambatan keseluruhan” menurun.

Identifikasi Jenis Rangkaian

Sebelum kita bisa menghitung apa pun, langkah pertama dan paling krusial adalah membaca diagram rangkaian dengan benar. Kesalahan dalam mengidentifikasi hubungan seri atau paralel akan berakibat fatal pada hasil akhir. Jangan terburu-buru melihat angka; luangkan waktu untuk melacak jalur arus dengan mata atau pensil. Proses ini seperti memecahkan kode atau puzzle sederhana.

Langkah Sistematis Mengenali Susunan Komponen

Berikut adalah prosedur yang bisa kamu ikuti untuk menganalisis sebuah diagram rangkaian. Mulailah dengan mencari sumber tegangan (biasanya simbol baterai), lalu telusuri dari terminal positifnya.

1. Cari Titik Percabangan: Perhatikan titik (biasanya berupa noda atau sambungan) di mana kabel terbagi menjadi dua atau lebih jalur. Titik ini adalah indikator kuat adanya rangkaian paralel. Jika tidak ada percabangan antara beberapa komponen, kemungkinan besar mereka tersusun seri.
2. Uji Hubungan Seri: Dua komponen dikatakan seri jika mereka berbagi hanya satu titik sambungan dan tidak ada komponen lain yang terhubung ke titik tersebut. Arus yang melalui komponen pertama harus sama persis dengan arus yang melalui komponen kedua.
3. Uji Hubungan Paralel: Dua atau lebih komponen dikatakan paralel jika mereka terhubung pada dua titik yang sama persis. Dengan kata lain, kaki-kaki mereka tersambung ke pasangan titik yang identik. Tegangan di ujung-ujung semua komponen paralel adalah sama.
4. Redraw (Gambar Ulang): Seringkali, diagram yang diberikan digambar dengan cara yang membingungkan. Cobalah menggambar ulang rangkaian tersebut dengan bentuk yang lebih standar (misalnya, sumber tegangan di kiri, komponen paralel digambar vertikal sejajar). Ini akan sangat membantu visualisasi.

Ciri Visual Rangkaian Seri Murni dan Campuran

Setelah berlatih, kamu akan bisa mengenali pola-pola tertentu. Berikut adalah daftar ciri yang membedakan rangkaian seri murni dengan rangkaian campuran.

• Rangkaian Seri Murni: Komponen tersusun dalam satu garis lurus (atau satu jalur tak terputus) dari sumber ke sumber. Tidak ada pertemuan kabel yang menciptakan percabangan. Diagramnya terlihat sederhana dan linier.
• Rangkaian Campuran: Terdapat kombinasi antara bagian-bagian yang seri dan paralel dalam satu diagram. Akan terlihat kelompok-kelompok komponen yang terhubung paralel, yang kemudian kelompok itu sendiri disusun seri dengan komponen lain atau kelompok lain. Diagramnya terlihat lebih “ramai” dan memiliki struktur bertingkat.

Prosedur Menentukan Hambatan Pengganti

Setelah kamu berhasil memetakan hubungan antar resistor, saatnya untuk melakukan penyederhanaan. Proses ini mirip dengan menyelesaikan operasi matematika di dalam kurung terlebih dahulu. Kita akan bekerja dari bagian rangkaian yang paling kecil dan terdalam, lalu keluar secara bertahap menuju sumber tegangan.

Algoritma Perhitungan Bertahap

Ikuti langkah-langkah terstruktur ini untuk hampir semua jenis rangkaian campuran. Kuncinya adalah sabar dan kerjakan satu kelompok kecil pada satu waktu.

1. Identifikasi dan Isolasi: Cari kelompok resistor yang hubungannya jelas seri atau paralel murni. Kelompok ini biasanya adalah yang paling jauh dari sumber tegangan atau yang tidak “terganggu” oleh sambungan kompleks lainnya.
2. Hitung Pengganti Kelompok: Hitung nilai hambatan pengganti (R _p) untuk kelompok kecil yang telah diidentifikasi tersebut, menggunakan rumus seri atau paralel yang sesuai.
3. Ganti dan Sederhanakan: Secara mental atau di gambar, ganti kelompok resistor tadi dengan sebuah kotak atau resistor tunggal yang bernilai R _p hasil perhitungan. Gambar ulang rangkaian yang sudah lebih sederhana ini.
4. Ulangi Proses: Pada rangkaian yang baru disederhanakan, identifikasi lagi kelompok seri atau paralel berikutnya yang sekarang menjadi jelas. Kembali ke langkah 2. Lakukan terus hingga seluruh rangkaian berubah menjadi satu resistor tunggal. Itulah hambatan pengganti total (R _total).

Tips Mengatasi Kesalahan Umum

Banyak kesalahan terjadi karena tergesa-gesa. Berikut beberapa hal yang perlu diwaspadai.

• Jangan Asumsi Seri: Hanya karena dua resistor tampak berjejer secara visual, bukan berarti mereka seri. Pastikan tidak ada cabang lain yang menyambung di antara mereka.
• Perhatikan Titik Akhir: Saat mengecek paralel, pastikan kedua ujung resistor benar-benar terhubung ke titik yang sama. Kadang, ada resistor ketiga yang menyambung di tengah-tengah, yang mengubah hubungannya menjadi campuran.
• Gunakan Gambar Bertahap: Selalu tuliskan nilai R _p yang kamu dapatkan di setiap tahap pada gambar rangkaian yang disederhanakan. Ini mencegah kebingungan di tahap selanjutnya.
• Verifikasi dengan Hukum Kirchhoff: Jika memungkinkan, setelah menemukan R _total dan arus total, coba verifikasi pembagian arus atau tegangan di cabang-cabang awal menggunakan Hukum Kirchhoff. Jika konsisten, hasilmu kemungkinan besar benar.

Analisis Rangkaian Campuran

Mari kita terapkan prosedur di atas ke dalam sebuah contoh nyata. Analisis rangkaian campuran adalah seni menyederhanakan kompleksitas langkah demi langkah. Kita akan mengikuti transformasi rangkaian secara deskriptif.

Demonstrasi Penyederhanaan Bertahap

Bayangkan sebuah rangkaian dengan sumber tegangan 12 Volt. Dari terminal positif, arus pertama kali melewati sebuah resistor R1 = 4Ω. Setelah R1, kabel bercabang dua. Cabang atas berisi R2 = 6Ω dan R3 = 3Ω yang disusun seri. Cabang bawah hanya berisi R4 = 12Ω.

Kedua cabang ini kemudian bertemu kembali sebelum akhirnya tersambung ke terminal negatif sumber. Kita ingin mencari R _total.

1. Tahap 1: Identifikasi Kelompok Paralel. Setelah R1, kita melihat cabang atas (R2 seri dengan R3) dan cabang bawah (R4) terhubung pada dua titik yang sama: titik setelah R1 dan titik sebelum kembali ke sumber. Jadi, cabang atas dan cabang bawah adalah paralel.
2. Tahap 2: Sederhanakan Kelompok Paralel. Pertama, hitung R _seri-atas = R2 + R3 = 6Ω + 3Ω = 9Ω. Sekarang, R _seri-atas (9Ω) ini paralel dengan R4 (12Ω). Hitung R _paralel: 1/R _p = 1/9 + 1/12 = (4+3)/36 = 7/Jadi, R _p = 36/7 Ω ≈ 5.14Ω. Sekarang rangkaian menjadi sederhana: R1 (4Ω) disusun seri dengan R _p (≈5.14Ω).
3. Tahap 3: Hitung Hambatan Total. R _total = R1 + R _p = 4Ω + 5.14Ω = 9.14Ω.

Rangkaian yang awalnya memiliki 4 resistor dengan konfigurasi campuran kini secara efektif digantikan oleh sebuah resistor tunggal sebesar 9.14Ω.

Penerapan Hukum Ohm dan Hukum Kirchhoff: Tentukan Hambatan Pengganti Pada Rangkaian Berikut

Hambatan pengganti bukanlah akhir perjalanan; justru ia adalah gerbang untuk menganalisis perilaku rangkaian secara lengkap. Dengan R _total, Hukum Ohm menjadi alat yang sangat powerful. Sementara Hukum Kirchhoff berperan sebagai sistem pengecekan yang memastikan analisis kita konsisten secara fisika.

Hubungan Hambatan Pengganti, Tegangan, dan Arus

Setelah R _total ditemukan, hubungan fundamental antara tiga besaran listrik utama di seluruh rangkaian mengikuti Hukum Ohm:

V_total = I _total × R _total

Artinya, jika kita tahu tegangan sumber (V _total), kita bisa langsung menghitung arus total yang ditarik dari sumber: I _total = V _total / R _total. Arus total ini adalah arus yang mengalir melalui komponen yang tersambung seri langsung dengan sumber. Dalam contoh rangkaian campuran kita sebelumnya, I _total akan sama dengan arus yang melalui R1.

Penerapan Hukum Kirchhoff tentang Arus (KCL)

Hukum Kirchhoff Arus (KCL) menyatakan bahwa jumlah arus yang masuk ke suatu titik percabangan sama dengan jumlah arus yang keluar dari titik tersebut. Mari kita ambil titik percabangan setelah R1 pada contoh sebelumnya. Misalkan kita telah menghitung I _total = 12V / 9.14Ω ≈ 1.31 A. Arus ini masuk ke titik percabangan. Hukum KCL mengharuskan: I _total = I _cabang-atas + I _cabang-bawah.

Kita bisa verifikasi dengan menghitung masing-masing arus cabang menggunakan tegangan di kelompok paralel (V _paralel = I _total × R _p ≈ 1.31 A × 5.14Ω ≈ 6.73 V). Maka, I _cabang-atas = 6.73V / 9Ω ≈ 0.75 A dan I _cabang-bawah = 6.73V / 12Ω ≈ 0.56 A. Jumlahnya ≈ 1.31 A. Cocok!

Peran Hukum Kirchhoff tentang Tegangan (KVL)

Hukum Kirchhoff Tegangan (KVL) menyatakan bahwa jumlah aljabar penurunan tegangan dalam satu loop tertutup sama dengan nol (atau sama dengan tegangan sumber jika dijumlah secara absolut). Ini bisa digunakan untuk memverifikasi perhitungan R _total. Dalam loop utama contoh kita, KVL menyatakan: Tegangan sumber (12V) harus sama dengan penurunan tegangan di R1 (V _R1 = I _total × R1) ditambah tegangan di kelompok paralel (V _paralel).

Hitungannya: (1.31 A × 4Ω) + 6.73 V ≈ 5.24V + 6.73V = 11.97V (mendekati 12V, perbedaan kecil karena pembulatan). Verifikasi ini mengonfirmasi bahwa perhitungan R _total dan analisis tegangan kita konsisten.

Contoh Kasus dan Penyelesaian

Untuk mengasah pemahaman, mari kita selesaikan sebuah studi kasus yang sedikit lebih kompleks. Analisis yang hati-hati dan pencatatan yang rapi adalah kunci sukses.

Studi Kasus Rangkaian Lima Resistor

Diberikan sebuah rangkaian dengan sumber tegangan 24 Volt. Resistor R1 = 2Ω terhubung seri dari sumber ke sebuah jaringan. Jaringan tersebut terdiri dari: R2 = 4Ω dan R3 = 12Ω yang paralel. Kemudian, hasil paralel ini diseri dengan R4 = 3Ω. Selanjutnya, gabungan (R2//R3) seri R4 ini diparalel dengan R5 = 6Ω.

Akhirnya, gabungan paralel terakhir ini diseri kembali dengan R6 = 1Ω sebelum kembali ke sumber. Tentukan hambatan pengganti total rangkaian dan arus total dari sumber.

Berikut adalah rincian nilai dan hubungannya dalam tabel untuk memandu perhitungan parsial.

Solusi Lengkap Studi Kasus

Berdasarkan prosedur bertahap dan tabel di atas, solusi lengkap untuk menentukan arus total adalah sebagai berikut.

Langkah 1: Sederhanakan R2 (4Ω) dan R3 (12Ω) yang paralel. R _A = (4 × 12) / (4 + 12) = 48/16 = 3Ω.

Langkah 2: R _A (3Ω) ini diseri dengan R4 (3Ω). R _B = R _A + R4 = 3Ω + 3Ω = 6Ω.

Langkah 3: R _B (6Ω) diparalel dengan R5 (6Ω). R _C = 6Ω / 2 = 3Ω (karena dua resistor identik 6Ω yang diparalel).

Langkah 4: Sekarang rangkaian menjadi seri murni: R1 (2Ω) → R _C (3Ω) → R6 (1Ω). R _total = 2Ω + 3Ω + 1Ω = 6Ω.

Langkah 5: Gunakan Hukum Ohm untuk mencari arus total. I _total = V _total / R _total = 24V / 6Ω = 4 Ampere.

Aplikasi dalam Rangkaian Nyata

Konsep hambatan pengganti bukan hanya sekadar latihan soal di buku. Ia adalah fondasi dalam perancangan dan analisis perangkat elektronika sehari-hari, dari yang sederhana sampai yang rumit.

Perancangan Rangkaian Pembagi Tegangan

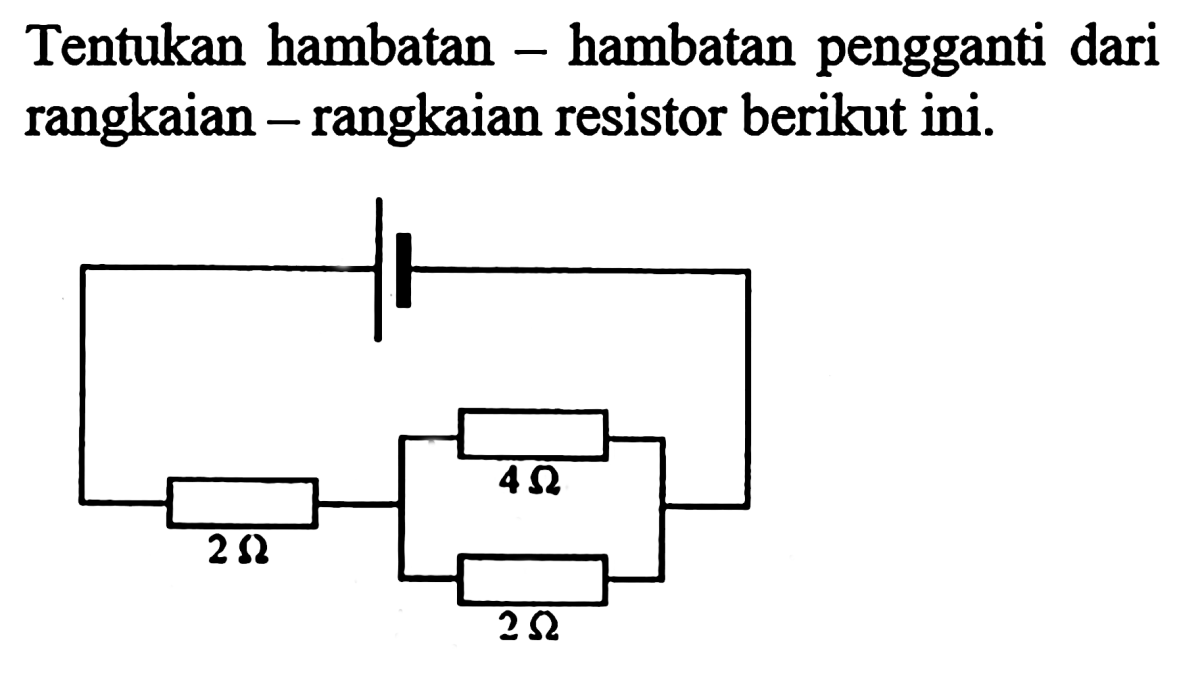

Source: amazonaws.com

Rangkaian pembagi tegangan, yang sering digunakan untuk mendapatkan tegangan referensi atau menurunkan level tegangan sensor, pada dasarnya adalah dua resistor yang disusun seri. Hambatan pengganti total rangkaian ini (R1+R2) menentukan berapa besar arus yang akan mengalir dari sumber. Kemudian, dengan mengetahui arus ini dan nilai salah satu resistor, kita dapat dengan mudah menghitung tegangan di titik antara kedua resistor tersebut.

Tanpa konsep hambatan pengganti dan Hukum Ohm, merancang pembagi tegangan yang presisi akan sangat sulit.

Pengaruh terhadap Konsumsi Daya Total

Daya listrik (P) yang dikonsumsi oleh seluruh rangkaian dapat dihitung dengan rumus P = V × I, atau P = I² × R, atau P = V² / R. Dalam semua rumus itu, nilai ‘R’ yang digunakan adalah hambatan pengganti total (R _total). Misalnya, dalam perancangan adaptor atau power supply, kita harus tahu R _total perangkat yang akan dinyalakan untuk memastikan adaptor dapat menyediakan arus (I = V/R _total) dan daya (P = V²/R _total) yang cukup tanpa kelebihan beban.

Contoh Aplikasi Proyek Elektronika, Tentukan hambatan pengganti pada rangkaian berikut

Bayangkan kamu membuat lampu taman otomatis dengan tiga LED putih yang disusun paralel, masing-masing membutuhkan resistor pembatas arus 100Ω. Kamu ingin menghitung berapa lama baterai 9V, 1200mAh bisa menyalakan sistem ini. Pertama, hitung R _p dari tiga resistor 100Ω paralel: 1/R _p = 1/100 + 1/100 + 1/100 = 3/100, jadi R _p ≈ 33.3Ω. Arus total yang ditarik dari baterai adalah I = 9V / 33.3Ω ≈ 0.27 A atau 270 mA.

Kapasitas baterai 1200 mAh = 1.2 Ah. Maka, waktu t = Kapasitas / Arus = 1.2 Ah / 0.27 A ≈ 4.44 jam. Perhitungan sederhana ini, yang dimulai dari mencari hambatan pengganti paralel, memberikan estimasi waktu pakai yang sangat berguna.

Ulasan Penutup

Jadi gitu guys, seru kan ternyata nyelami dunia hambatan pengganti? Dari yang awalnya rangkaian keliatan ruwet kayak sarang laba-laba, pelan-pelan bisa disederhanain jadi satu nilai aja. Kuncinya cuma satu: sabar dan teliti dalam nge-identifikasi mana yang seri, mana yang paralel. Sekarang lo udah punya modal buat ngitung konsumsi daya, bikin pembagi tegangan, atau sekadar nge-troubleshoot rangkaian sendiri. Keep eksperimen dan jangan takut buat coba!

Area Tanya Jawab

Apa bedanya hambatan pengganti dengan hambatan total?

Sebenarnya sama aja, istilah “hambatan pengganti” lebih menekankan pada proses mengganti beberapa resistor dengan satu resistor ekivalen, sedangkan “hambatan total” sering merujuk pada nilai akhirnya dilihat dari sumber tegangan.

Bagaimana jika ada rangkaian yang bentuknya tidak jelas seri atau paralel?

Biasanya perlu dianalisis aliran arusnya. Coba telusuri jalur arus dari satu titik ke titik lain. Jika arus punya lebih dari satu jalur tanpa bertemu komponen lain, itu paralel. Jika arus mengalir melalui semua komponen secara berurutan, itu seri. Redraw atau gambar ulang rangkaiannya sering bikin lebih jelas.

Apakah resistor yang dihubungkan ke tanah (ground) mempengaruhi perhitungan hambatan pengganti?

Tergantung konteks rangkaiannya. Dalam analisis untuk mencari hambatan pengganti total yang dilihat oleh sumber tegangan, ground sering dianggap sebagai titik referensi tegangan nol. Resistor yang satu kakinya ke ground tetap dihitung sesuai hubungannya dengan komponen lain (seri/paralel) terhadap jalur sumber.

Bisakah hambatan pengganti bernilai lebih kecil dari resistor terkecil di rangkaian?

Bisa banget! Itu salah satu keunikan rangkaian paralel. Hambatan pengganti paralel selalu lebih kecil dari nilai resistor terkecil yang ada di kelompok paralel tersebut.
