Counter Menghitung Nilai 0 Sampai 6 Lengkap Keterangan Prinsip dan Aplikasinya

Counter menghitung nilai 0 sampai 6 lengkap keterangan merupakan topik mendasar dalam elektronika digital yang menggabungkan teori dan praktik secara harmonis. Topik ini tidak hanya sekadar tentang naiknya angka dari nol ke enam, tetapi lebih kepada pemahaman mendalam tentang bagaimana rangkaian sekuensial bekerja, bagaimana bilangan biner direpresentasikan, dan bagaimana semua ini dikendalikan oleh detak clock yang teratur. Memahami counter semacam ini adalah langkah pertama yang krusial bagi siapa saja yang ingin mendalami dunia sistem digital, mulai dari aplikasi sederhana seperti penampil seven segment hingga sistem yang lebih kompleks.

Pembahasan menyeluruh akan mencakup prinsip dasar counter digital dalam sistem biner, implementasi praktis menggunakan IC 7493 yang dapat dikonfigurasi sebagai counter modulo-7, analisis kinerja melalui simulasi waveform dan timing diagram, hingga aplikasi spesifiknya pada seven segment display untuk menampilkan angka. Setiap tahapan akan dijelaskan dengan pendekatan yang jelas dan terstruktur, dilengkapi dengan tabel, ilustrasi deskriptif, serta tips troubleshooting untuk memastikan pemahaman yang komprehensif dan aplikatif.

Prinsip Dasar Counter Digital dalam Sistem Bilangan Biner

Counter digital pada dasarnya adalah rangkaian sekuensial yang dirancang khusus untuk menghitung jumlah pulsa clock yang diterimanya. Esensi dari sebuah counter adalah kemampuannya untuk menyimpan dan memajukan keadaan logika yang merepresentasikan sebuah angka, biasanya dalam format biner. Setiap flip-flop dalam rangkaian counter mewakili satu bit dalam bilangan tersebut. Dengan menghubungkan beberapa flip-flop secara berurutan, kita dapat membuat counter yang mampu menghitung dalam jangkauan yang lebih luas.

Transisi dari satu keadaan ke keadaan berikutnya terjadi pada setiap tepian pulsa clock, menjadikan operasinya sinkron dan terprediksi.

Hubungan antara counter dan sistem bilangan biner sangatlah erat. Keadaan output dari setiap flip-flop (apakah 0 atau 1) secara langsung membentuk sebuah kata biner. Sebuah counter 3-bit, misalnya, menggunakan tiga flip-flop (QA, QB, QC) yang outputnya membentuk bilangan dari 000 (0 desimal) hingga 111 (7 desimal). Rangkaian ini bergerak secara berurutan melalui setiap kombinasi biner ini, menjadikannya alat yang fundamental dalam dunia digital untuk tugas-tugas seperti pembagian frekuensi, pencacah event, dan pengalamatan memori.

Keadaan Logika Flip-Flop pada Counter 3-bit, Counter menghitung nilai 0 sampai 6 lengkap keterangan

Tabel berikut ini menjabarkan keadaan logika dari setiap flip-flop untuk setiap hitungan dari 0 hingga 6. Flip-flop QA merupakan Least Significant Bit (LSB), sedangkan QC adalah Most Significant Bit (MSB). Perhatikan pola berulang yang menunjukkan bagaimana setiap bit berubah pada laju yang berbeda, dengan LSB berubah pada setiap pulsa clock.

Diagram Blok dan Peran Clock Pulse

Sebuah counter asynchronous sederhana dapat divisualisasikan sebagai serangkaian flip-flop JK yang disusun secara beruntun. Output dari flip-flop pertama (QA) menjadi input clock untuk flip-flop berikutnya (QB), dan output QB menjadi input clock untuk QC, dan seterusnya. Pulsa clock eksternal dihubungkan hanya ke clock input flip-flop pertama. Pada saat terjadi tepian turun (falling edge) dari pulsa clock pertama, output QA akan berubah.

Perubahan pada QA ini kemudian akan memicu tepian yang akan mengubah keadaan QB, dan seterusnya. Skema ini menyebabkan keterlambatan propagasi yang kumulatif, di mana bit yang lebih signifikan berubah setelah bit yang kurang signifikan.

Fungsi Reset Synchronous dan Asynchronous

Reset adalah mekanisme penting untuk mengembalikan counter ke keadaan awal, biasanya nol. Reset asynchronous bekerja secara instan dan independen terhadap pulsa clock. Begitu pin reset diaktifkan, semua output flip-flop langsung diset ke nol tanpa menunggu tepian clock berikutnya. Sementara itu, reset synchronous hanya akan berefek pada saat tepian clock aktif terjadi. Ini memastikan bahwa operasi reset terjadi secara tertib dan tersinkronisasi dengan sistem, menghindari kondisi metastable yang dapat terjadi pada reset asynchronous jika timing-nya tidak tepat.

Implementasi Praktis menggunakan IC 7493 sebagai Modulo Counter

IC 7493 adalah integrated circuit counter asynchronous yang sangat populer dan serbaguna. Ia terdiri dari empat flip-flop JK yang dapat dikonfigurasi menjadi counter modulo yang berbeda-beda. Chip ini memiliki dua bagian: sebuah flip-flop tunggal (clock A) dan counter 3-bit (clock B). Untuk membuat counter modulo-7 yang menghitung dari 0 hingga 6, kita perlu memanfaatkan fitur resetnya. Ide dasarnya adalah mendeteksi ketika counter mencapai angka 7 (biner: 0111) dan segera menggunakan keadaan tersebut untuk mereset counter kembali ke 0, sehingga siklus 0-6 tercipta.

Langkah konfigurasinya adalah dengan menghubungkan output QA, QB, dan QC ke sebuah gerbang logika yang akan mendeteksi angka
7. Karena 7 direpresentasikan sebagai 0111 (dengan QD sebagai MSB jika menggunakan semua flip-flop), tetapi untuk modulo-7 kita hanya perlu tiga flip-flop, kita hubungkan output QA, QB, dan QC ke input gerbang NAND. Output dari gerbang NAND ini kemudian dihubungkan ke pin reset (MR1 dan MR2).

Ketika hitungan mencapai 6 (biner: 110), semua output masih rendah sehingga reset tidak aktif. Begitu counter memaju ke 7 (biner: 111), gerbang NAND mendeteksi logika tinggi pada ketiga inputnya dan outputnya menjadi rendah, yang langsung mengaktifkan reset dan mengembalikan counter ke 0.

Komponen Pendukung dan Fungsinya

Untuk membuat rangkaian counter yang berfungsi dengan baik, beberapa komponen pendukung diperlukan.

• IC 7493: Sebagai counter utama.
• Gerbang NAND 74LS00: Untuk mendeteksi keadaan 7 (111) dan memicu sinyal reset.
• Resistor Pull-up: Dipasang pada input untuk memastikan level logika yang jelas ketika dalam keadaan mengambang (floating).
• Kapasitor Decoupling 100nF: Diletakkan sedekat mungkin antara pin catu daya (Vcc) dan ground (GND) IC untuk menstabilkan tegangan dan menekan noise.
• Catu Daya 5V DC: Sumber tegangan untuk menjalankan seluruh rangkaian logika TTL.
• Push Button: Dapat digunakan sebagai input clock manual untuk keperluan testing.
• Clock Generator (Opsional): Seperti astable multivibrator menggunakan IC 555, untuk memberikan pulsa clock yang kontinu.

Ilustrasi Koneksi Pin MR1, MR2, dan Clock

Pin MR1 (Master Reset 1) dan MR2 (Master Reset 2) pada IC 7493 adalah pin aktif tinggi. Keduanya harus dihubungkan bersama ke output gerbang logika yang bertugas mendeteksi angka reset. Input clock untuk counter 3-bit dihubungkan ke pin CP1 (Clock Input 1). Pin CP0 (Clock Input 0) adalah clock untuk flip-flop yang terpisah dan tidak digunakan dalam konfigurasi ini, sehingga dibiarkan mengambang atau dihubungkan ke ground.

Counter yang menghitung nilai 0 sampai 6 memberikan gambaran urutan yang terstruktur, mirip seperti mengukur efisiensi. Hal ini mengingatkan pada perhitungan dalam Waktu Habisnya Kertas Usaha Fotokopi Jika Ali dan Ahmad Bekerja Bersama , di mana kolaborasi memengaruhi hasil akhir. Kembali ke counter, urutan 0-6 ini penting untuk memahami dasar-dasar logika komputasi dan bagaimana sebuah siklus dimulai serta diakhiri.

Output QA, QB, dan QC dari counter dihubungkan ke tiga input gerbang NAND. Output gerbang NAND ini, yang akan berlogika rendah hanya ketika semua inputnya tinggi (saat hitungan=7), dihubungkan ke kedua pin MR1 dan MR2. Dengan demikian, begitu kondisi 111 tercapai, reset langsung terjadi.

Prosedur Troubleshooting Kondisi Invalid

Jika counter mengalami kondisi invalid atau tidak berurutan, langkah-langkah berikut dapat diambil. Pertama, pastikan semua koneksi catu daya (5V) dan ground sudah benar dan terhubung dengan baik ke semua IC. Kedua, periksa dengan multimeter atau logic probe level logika pada semua pin input reset (MR1 dan MR2); harus berada pada logika rendah untuk memungkinkan pencacahan. Ketiga, verifikasi koneksi output dari gerbang NAND ke pin reset.

Keempat, pastikan tidak ada koneksi yang terputus atau short circuit pada jalur data. Kelima, jika menggunakan clock eksternal, pastikan clock tersebut menghasilkan gelombang persegi yang baik tanpa noise. Terakhir, ganti IC yang dicurigai rusak dengan IC yang baru untuk mengisolasi masalah.

Simulasi Waveform dan Timing Diagram untuk Analisis Kinerja

Dalam desain dan analisis sistem digital, timing diagram bukanlah sekedar gambar tambahan, melainkan sebuah keharusan untuk memvalidasi kebenaran operasi suatu rangkaian. Diagram ini memberikan representasi visual yang lengkap tentang bagaimana berbagai sinyal dalam sistem—seperti clock, output, dan reset—berubah terhadap waktu. Untuk sebuah counter, timing diagram memungkinkan kita untuk memastikan bahwa urutan state yang dihasilkan sudah benar, bahwa transisi state terjadi pada tepian clock yang tepat, dan yang paling penting, bahwa sinyal reset muncul dan stabil pada waktu yang benar sehingga tidak menyebabkan kondisi metastable atau hitungan yang salah.

Dengan menganalisis timing diagram, kita dapat mengidentifikasi pelanggaran timing seperti setup time dan hold time, yang jika dilanggar dapat menyebabkan perilaku rangkaian yang tidak diinginkan. Diagram ini menjadi alat debug yang powerful sebelum rangkaian fisik dibuat, menghemat waktu dan komponen. Simulasi menggunakan software seperti LTspice, Proteus, atau bahkan simulator online memungkinkan engineer untuk menguji desain mereka dalam berbagai skenario tanpa risiko merusak perangkat keras.

Ilustrasi Waveform Counter 3-bit dengan Reset

Bayangkan sebuah diagram dengan waktu pada sumbu horizontal dan level tegangan pada sumbu vertikal. Garis paling atas adalah sinyal clock, berupa gelombang persegi yang berulang. Di bawahnya adalah waveform untuk output QA (LSB), yang terlihat berfrekuensi setengah dari clock, berubah pada setiap falling edge clock. Waveform QB berada di bawah QA, yang frekuensinya setengah dari QA; ia berubah hanya ketika QA mengalami transisi dari tinggi ke rendah.

Waveform QC (MSB) berubah lebih jarang lagi, hanya pada falling edge dari QB. Pada hitungan ketujuh, semua sinyal QA, QB, dan QC berada pada level tinggi. Sebuah spike pendek pada sinyal reset (MR) terlihat aktif tinggi tepat setelah keadaan 111 tercapai. Spike ini langsung memaksa semua output QA, QB, dan QC kembali ke level rendah, memutus siklus dan memulai hitungan dari 0 kembali.

Area Kritis Setup Time dan Hold Time

Untuk memastikan reset yang andal, sinyal reset harus stabil dalam jangka waktu tertentu sebelum dan setelah tepian clock aktif. Periode sebelum tepian clock disebut setup time, sedangkan periode setelahnya disebut hold time.

Sinyal reset harus mencapai level yang stabil dan valid (pada kasus ini, logika tinggi) minimal sebesar setup time sebelum terjadinya tepian clock yang akan memproses reset tersebut. Demikian pula, sinyal harus tetap stabil minimal sebesar hold time setelah tepian clock tersebut. Pelanggaran terhadap aturan ini dapat menyebabkan flip-flop memasuki keadaan metastable yang tidak dapat diprediksi.

Perbandingan Propagasi Delay Synchronous dan Asynchronous

Berdasarkan visual waveform, perbedaan mendasar antara counter synchronous dan asynchronous terlihat jelas pada keterlambatan atau propagasi delay-nya. Pada counter asynchronous, seperti yang diilustrasikan, terlihat jelas bahwa output QB berubah setelah QA, dan QC berubah setelah QB. Keterlambatan ini bersifat kumulatif; total delay untuk output MSB berubah adalah penjumlahan dari delay individu setiap flip-flop. Hal ini membatasi kecepatan operasi maksimum counter.

Sebaliknya, pada counter synchronous, semua flip-flop menerima pulsa clock yang sama secara bersamaan. Perubahan output seharusnya terjadi secara hampir bersamaan. Pada waveform-nya, transisi pada output QA, QB, dan QC akan terlihat jauh lebih rapat, dengan delay yang hanya ditentukan oleh flip-flop yang paling lambat, bukan penjumlahan semuanya. Ini menjadikan counter synchronous secara signifikan lebih cepat dan lebih dapat diandalkan pada frekuensi tinggi.

Aplikasi Spesifik Counter 0-6 pada Sistem Seven Segment Display: Counter Menghitung Nilai 0 Sampai 6 Lengkap Keterangan

Integrasi antara counter, decoder, dan seven segment display membentuk sebuah sistem output yang sangat umum dijumpai, dari jam digital hingga panel penunjuk. Counter berfungsi sebagai otak yang menghitung dan menyimpan nilai biner saat ini. Nilai biner ini kemudian dikirim ke decoder, seperti IC 7447 (untuk common anode) atau IC 7448 (untuk common cathode). IC decoder ini bertugas menerjemahkan kode biner 4-bit menjadi kode yang sesuai untuk menyalakan segmen-segmen tertentu pada display.

Output dari decoder kemudian dihubungkan langsung ke pin-pin pada seven segment display, sehingga angka yang sesuai dengan hitungan counter dapat ditampilkan secara visual.

Sistem ini bekerja secara harmonis. Setiap kali counter menerima sebuah pulsa clock, nilainya bertambah satu. Perubahan nilai biner pada output counter ini langsung diterima oleh decoder. Decoder kemudian mengubah kombinasi outputnya, yang pada gilirannya mengubah pola nyala segmen pada display. Dengan demikian, tampilan pada layar akan berubah mengikuti urutan hitungan dari counter, menciptakan efek angka yang bergulir dari 0 hingga 6 dan kemudian kembali ke 0.

Tabel Konversi Counter, Decoder, dan Display

Tabel ini merinci hubungan antara hitungan counter, representasi biner, dan pola nyala segmen pada display. Decoder mengaktifkan segmen dengan memberikan logika rendah (0) untuk display common anode, dan logika tinggi (1) untuk common cathode.

Konfigurasi Decoder IC 7447 atau 7448

Pemilihan antara IC 7447 dan IC 7448 ditentukan oleh jenis seven segment display yang digunakan. IC 7447 didesain untuk mendrive display common anode. Pada display jenis ini, anoda dari semua LED segmen dihubungkan bersama ke tegangan positif (Vcc). Katoda masing-masing segmen dihubungkan ke output decoder. IC 7447 menghasilkan output aktif rendah, meaning untuk menyalakan sebuah segmen, output decoder harus memberikan logika rendah (0) ke katoda segmen tersebut.

Sebaliknya, IC 7448 digunakan untuk display common cathode, dimana katoda semua LED terhubung bersama ke ground. IC 7448 menghasilkan output aktif tinggi, sehingga untuk menyalakan segmen, output decoder memberikan logika tinggi (1) ke anoda segmen. Resistor pembatas arus (biasanya 220Ω
-330Ω) harus dipasang secara seri antara output decoder dan display untuk melindungi LED dari kelebihan arus.

Contoh Aplikasi pada Panel Elevator

Desain counter 0-6 yang terintegrasi dengan seven segment display dapat diterapkan sebagai penunjuk lantai pada elevator untuk gedung dengan 7 lantai (dari 0 yang mewakili lobby hingga 6). Counter tidak lagi dikendalikan oleh clock yang kontinu, tetapi oleh sensor yang mendeteksi pergerakan kabin. Setiap kali kabin melewati satu lantai, sensor menghasilkan satu pulsa yang memajukan counter. Decoder dan display kemudian memperbarui angka yang ditunjukkan pada panel di dalam dan di luar kabin.

Sebuah sistem kontrol yang lebih canggih akan mengatur agar counter berjalan naik atau turun tergantung arah gerakan elevator, tetapi prinsip dasar pencacahan dan dekodingnya tetap sama.

Ekspansi dan Modifikasi Siklus untuk Kebutuhan yang Lebih Kompleks

Dalam aplikasi dunia nyata, sering kali sebuah counter tidak selalu mulai berhitung dari nol atau hanya berhitung secara naik. Konsep preset dan load parallel memberikan fleksibilitas ini. Fitur ini memungkinkan kita untuk menginisiasi atau “memuat” counter dengan nilai tertentu, yang telah ditentukan melalui pin input paralel, sebagai lawan dari selalu reset ke nol. Operasi load biasanya dilakukan secara synchronous dengan clock.

Ketika sinyal load diaktifkan, pada tepian clock berikutnya, nilai yang ada pada input paralel (misalnya, P0, P1, P2, P3) akan ditransfer ke output counter (Q0, Q1, Q2, Q3). Ini sangat berguna untuk membuat pembagi frekuensi dengan siklus duty yang tidak biasa atau untuk memulai sequence dari titik tertentu.

Modifikasi siklus hitungan juga dapat dilakukan dengan lebih canggih daripada sekadar reset pada angka 7. Misalnya, untuk membuat counter yang menghitung dari 3 hingga 9, kita dapat menggunakan kombinasi antara preset dan terminal count. Kita set input paralel ke nilai 3. Kemudian, kita biarkan counter berjalan hingga mencapai nilai 9. Begitu mencapai 9, kita aktifkan sinyal load, yang akan memuat kembali nilai 3 ke dalam counter pada pulsa clock berikutnya, sehingga siklus 3-9 terulang.

Teknik ini memanfaatkan decoder untuk mendeteksi angka 9, mirip dengan cara mendeteksi angka 7 pada contoh sebelumnya.

Teknik Cascading Multiple Counter

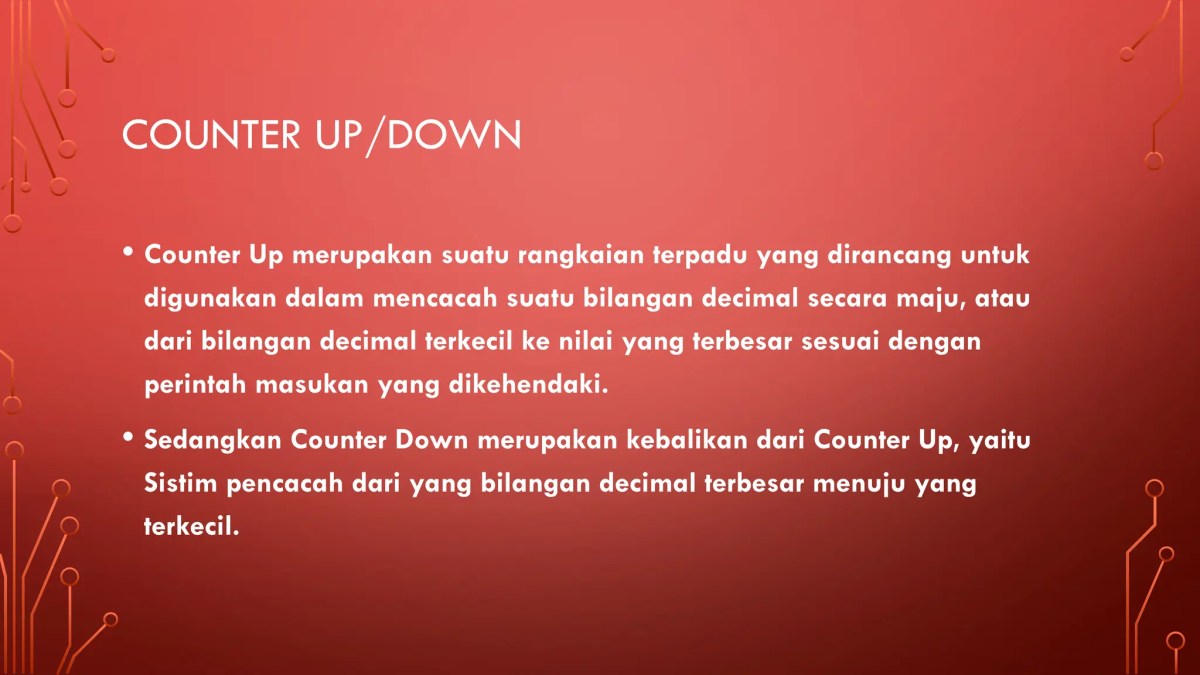

Source: slidesharecdn.com

Untuk memperluas jangkauan hitungan melampaui 3 atau 4 bit, beberapa counter dapat dihubungkan secara berantai atau cascaded. Pada counter asynchronous, cascading dilakukan dengan menghubungkan output dari counter sebelumnya (seperti terminal output QC atau QD) ke input clock counter berikutnya. Setiap kali counter pertama menyelesaikan satu siklus penuh (misalnya, dari 0 hingga 15 untuk counter 4-bit), ia akan menghasilkan satu pulsa pada outputnya yang akan memajukan counter kedua sebanyak satu hitungan.

Dengan cara ini, dua counter 4-bit dapat digabung untuk membuat counter 8-bit yang mampu menghitung hingga 255. Counter synchronous biasanya memiliki pin khusus untuk cascading, seperti Enable dan Ripple Clock Output, yang memungkinkan sinkronisasi yang lebih baik antar modul.

Ilustrasi Implementasi Gerbang Logika untuk Reset pada 6

Untuk memotong siklus di angka 6 dan memicu reset, kita memerlukan gerbang logika yang dapat mendeteksi representasi biner dari angka 6. Pada counter 3-bit, angka 6 direpresentasikan sebagai 110 (QC=1, QB=1, QA=0). Kita ingin mereset counter segera setelah keadaan ini tercapai, sebelum ia secara alami berpindah ke 7 pada pulsa clock berikutnya. Sebuah gerbang AND tiga-input dapat digunakan. Inputnya dihubungkan ke QC, QB, dan sinyal QA yang sudah dibalik (menggunakan gerbang NOT).

Ketika hitungan mencapai 6, QC=1, QB=1, dan karena QA=0, setelah dibalik menjadi 1. Jadi semua input gerbang AND menjadi tinggi, menghasilkan output tinggi. Output tinggi ini kemudian dihubungkan ke pin reset (MR1 dan MR2), yang akan segera mengembalikan semua output ke nol.

Pertimbangan Desain: Counter Dedicated vs Mikrokontroler

Pemilihan antara menggunakan counter hardware dedicated seperti IC 7493 versus sebuah mikrokontroler umum (seperti Arduino atau PIC) bergantung pada kompleksitas dan kebutuhan proyek.

Counter dedicated unggul dalam kesederhanaan, kecepatan, dan determinisme. Rangkaiannya langsung dan responnya terhadap input clock hampir instan tanpa overhead software. Ini cocok untuk aplikasi kecepatan sangat tinggi atau dimana timing yang tepat adalah kritis. Sebaliknya, mikrokontroler menawarkan fleksibilitas yang hampir tak terbatas. Sebuah counter 0-6 dapat diprogram dalam beberapa baris kode dan dapat dengan mudah dimodifikasi untuk mengubah range, menambahkan logika kompleks, atau berkomunikasi dengan perangkat lain. Namun, mikrokontroler memperkenalkan latency software dan kurang deterministik dalam hal timing jika dibandingkan dengan hardware murni. Pilih counter dedicated untuk aplikasi sederhana dan cepat, dan mikrokontroler untuk sistem yang kompleks dan perlu sering diubah.

Kesimpulan

Secara keseluruhan, eksplorasi counter 0 hingga 6 ini memperlihatkan betapa elegan dan powerful-nya konsep elektronika digital ketika diterapkan dengan tepat. Dari prinsip dasar flip-flop hingga implementasi pada display, setiap komponen saling terhubung membentuk sebuah sistem yang andal. Pengetahuan ini tidak hanya berhenti pada teori, tetapi membuka pintu untuk berbagai inovasi dan modifikasi, seperti ekspansi bit menggunakan teknik cascading atau modifikasi siklus dengan gerbang logika, yang menjadikannya fondasi untuk desain sistem digital yang lebih maju dan kompleks.

Jawaban untuk Pertanyaan Umum

Apakah counter 0-6 ini hanya bisa dibuat dengan IC TTL seperti 7493 atau bisa juga dengan IC CMOS?

Counter modulo-7 yang menghitung dari 0 hingga 6 dapat diimplementasikan menggunakan keluarga IC baik TTL (seperti 7493) maupun CMOS (seperti 4029 atau 4510). Pemilihan IC biasanya didasarkan pada pertimbangan daya, kecepatan, dan kompatibilitas voltase dengan komponen lain dalam sistem. Prinsip dasar operasinya tetap sama, meskipun karakteristik elektrik seperti arus input dan waktu propagasinya mungkin berbeda.

Bagaimana jika saya ingin counter berhenti sementara (pause) dan tidak menghitung meskipun ada clock pulse?

Untuk menghentikan sementara operasi counter, sebuah teknik yang melibatkan gerbang logika pada jalur clock dapat digunakan. Misalnya, input clock dapat di-AND-kan dengan sebuah sinyal kontrol. Ketika sinyal kontrol bernilai 0 (logika rendah), clock pulse akan diblokir dan tidak akan sampai ke counter, sehingga hitungan akan berhenti. Ketika sinyal kontrol kembali ke 1, counter akan kembali beroperasi normal.

Mana yang lebih menguntungkan untuk project sederhana, counter dedicated atau mikrokontroler?

Untuk project yang sangat spesifik dan sederhana seperti counter 0-6, menggunakan counter dedicated (seperti IC 7493) seringkali lebih sederhana, lebih murah, dan langsung tepat guna tanpa perlu pemrograman. Namun, jika project membutuhkan fleksibilitas tinggi, kemudahan modifikasi logika, atau integrasi dengan fungsi lain seperti sensing atau komunikasi, menggunakan mikrokontroler kecil (seperti Arduino Nano atau ATTiny) bisa menjadi pilihan yang lebih efisien dalam jangka panjang.
