Faktor-faktor yang Mempengaruhi Hasil Pengukuran Besaran Listrik dan Solusinya

Faktor-faktor yang Mempengaruhi Hasil Pengukuran Besaran Listrik seringkali luput dari perhatian, padahal ketepatan angka yang terbaca pada multimeter adalah fondasi krusial dalam dunia teknik dan eksperimen sehari-hari. Bayangkan sedang mendiagnosis kerusakan elektronik atau merancang rangkaian canggih; satu digit yang meleset dapat berarti perbedaan antara sukses dan kegagalan. Pengukuran listrik bukan sekadar menempelkan probe dan membaca angka, melainkan sebuah seni yang memadukan presisi alat, kejelian praktisi, dan pemahaman terhadap lingkungan sekitarnya.

Dari karakteristik teknis alat ukur itu sendiri hingga kondisi ruangan yang tampak sepele seperti suhu dan kelembaban, banyak variabel yang bermain. Kesalahan bisa bersembunyi dalam bentuk kalibrasi yang kedaluwarsa, pemilihan skala yang keliru, atau bahkan gangguan elektromagnetik dari perangkat di sekelilingnya. Memahami kompleksitas ini adalah langkah pertama untuk mendapatkan data yang andal dan menghindari interpretasi yang menyesatkan dari setiap pengukuran tegangan, arus, maupun hambatan.

Konsep Dasar Pengukuran Besaran Listrik

Pengukuran besaran listrik merupakan fondasi tak terpisahkan dalam dunia teknik elektro dan elektronika, sekaligus aktivitas yang kerap kita temui dalam keseharian. Mulai dari memeriksa tegangan baterai, mengecek arus yang mengalir pada suatu rangkaian, hingga mengukur nilai hambatan sebuah resistor, aktivitas ini memberikan kita data kuantitatif tentang perilaku listrik. Ketepatan pengukuran ini sangat krusial, karena menjadi dasar untuk analisis, perancangan, pemecahan masalah (troubleshooting), dan memastikan keamanan suatu sistem listrik.

Alat ukur listrik yang paling umum dan serbaguna adalah multimeter, yang hadir dalam dua varian utama: analog dan digital. Multimeter analog menggunakan prinsip galvanometer, di mana arus listrik yang diukur akan menggerakkan jarum penunjuk melintasi skala yang telah dikalibrasi. Kelemahannya, pembacaan bergantung pada ketelitian mata pengguna dan rentan terhadap kesalahan paralaks. Sementara itu, multimeter digital (DMM) mengonversi sinyal analog yang diukur menjadi nilai digital menggunakan prinsip Analog-to-Digital Converter (ADC), kemudian menampilkannya secara numerik pada layar LCD.

DMM umumnya menawarkan akurasi yang lebih tinggi, impedansi input yang lebih besar (minimalkan gangguan pada rangkaian), serta fitur-fitur tambahan seperti auto-ranging.

Dalam setiap proses pengukuran, selalu ada potensi ketidaksesuaian antara nilai yang ditunjukkan alat ukur dan nilai sebenarnya dari besaran yang diukur. Perbedaan ini dikenal sebagai kesalahan pengukuran. Secara umum, kesalahan dapat dikelompokkan menjadi tiga jenis utama: kesalahan sistematis, yang muncul secara konsisten dan dapat diprediksi karena kekurangan alat atau metode; kesalahan acak, yang fluktuatif dan tidak terduga, sering disebabkan faktor lingkungan; serta kesalahan kasar (blunder), yang murni akibat kelalaian manusia seperti salah membaca skala atau salah sambung.

Faktor Instrumentasi dan Akurasi Alat Ukur

Kualitas dan kondisi alat ukur sendiri merupakan penentu utama keandalan data. Karakteristik teknis alat seperti resolusi, sensitivitas, dan rentang ukur harus dipahami dengan baik. Resolusi merujuk pada perubahan terkecil yang dapat dideteksi dan ditampilkan alat. Multimeter digital 3½ digit memiliki resolusi lebih baik daripada model 3 digit. Sensitivitas adalah kemampuan alat untuk merespons perubahan kecil pada besaran masukan.

Sementara rentang ukur harus dipilih sedekat mungkin dengan nilai yang diestimasi; menggunakan rentang yang terlalu besar untuk mengukur nilai kecil akan mengurangi akurasi pembacaan.

Kalibrasi berkala adalah ritual wajib untuk memastikan alat ukur masih berbicara jujur. Kalibrasi membandingkan output alat dengan standar yang memiliki ketelusuran yang lebih tinggi, kemudian melakukan penyesuaian jika diperlukan. Tanpa kalibrasi, komponen elektronik di dalam alat yang menua, seperti resistor yang nilainya melayang atau baterai internal yang lemah, dapat menyebabkan pembacaan yang menyimpang tanpa disadari pengguna. Alat yang sudah lama tidak dikalibrasi bisa saja masih berfungsi, tetapi kepercayaan terhadap angka yang ditunjukkannya menjadi sangat rendah.

Akurasi pengukuran besaran listrik, seperti arus dan tegangan, sangat dipengaruhi oleh faktor lingkungan, kalibrasi alat, dan metode yang digunakan. Analoginya, ketepatan mengukur luas suatu perairan pun bergantung pada presisi alat dan definisi batasnya, seperti pada kasus Laut Terkecil di Bumi. Demikian pula dalam kelistrikan, hasil pengukuran bisa menyimpang jika kondisi sekitar berubah atau alat tidak terkalibrasi dengan baik, menegaskan pentingnya kontrol variabel untuk data yang valid.

Jenis Kesalahan Alat Ukur dan Karakteristiknya

Pemahaman mendalam tentang jenis kesalahan yang berasal dari alat ukur membantu dalam mendiagnosis dan mengoreksi hasil pengukuran. Kesalahan sistematis dan acak memiliki sifat serta penanganan yang berbeda. Berikut adalah tabel yang membandingkan keduanya dalam konteks pengukuran listrik.

Faktor Lingkungan dan Metode Pengukuran

Lingkungan di sekitar titik pengukuran bukanlah panggung yang netral. Kondisi seperti suhu dan kelembaban ekstrem dapat mempengaruhi karakteristik komponen elektronik baik pada alat ukur maupun pada rangkaian yang diuji. Suhu tinggi dapat meningkatkan resistansi pada beberapa material dan mempengaruhi kerja semikonduktor. Kelembaban tinggi berisiko menyebabkan kebocoran arus melalui permukaan yang tidak diinginkan. Ancaman tersembunyi lainnya adalah medan elektromagnetik dari peralatan listrik di sekitarnya, seperti motor, transformer, atau bahkan kabel listrik, yang dapat menginduksi tegangan noise ke dalam probe pengukuran, terutama saat mengukur sinyal berlevel rendah.

Prosedur pengukuran yang tepat adalah tameng utama melawan kesalahan. Kesalahan metodologis sering kali lebih besar dampaknya daripada ketidakakuratan alat itu sendiri. Mari kita lihat perbandingan prosedur yang benar dan salah dalam mengukur tegangan dan arus listrik.

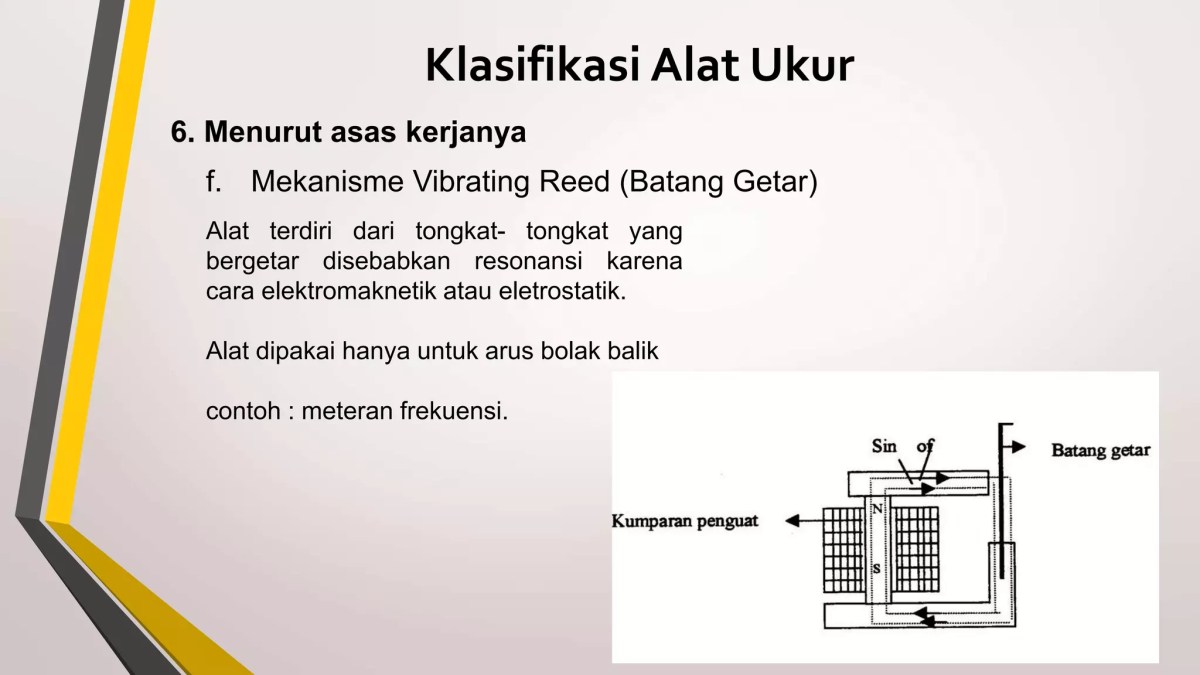

Prosedur Pengukuran Tegangan dan Arus, Faktor-faktor yang Mempengaruhi Hasil Pengukuran Besaran Listrik

Source: slidesharecdn.com

Pengukuran tegangan dan arus memiliki paradigma penyambungan yang fundamental berbeda. Kesalahan dalam hal ini dapat merusak alat ukur atau memberikan data yang sama sekali keliru.

• Mengukur Tegangan (Voltage):


  Voltmeter disambungkan secara paralel dengan komponen atau titik rangkaian yang akan diukur tegangannya.

  • Cara Benar: Pilih mode DCV atau ACV. Pastikan probe merah pada terminal positif (atau fase untuk AC) dan hitam pada negatif/netral. Sentuh kedua titik yang diukur secara paralel tanpa memutus rangkaian. Multimeter idealnya memiliki impedansi input sangat tinggi sehingga tidak membebani rangkaian.
  • Cara Salah & Dampak: Menyambungkan probe secara seri seperti amperemeter. Ini akan membuat rangkaian menjadi terbuka (open circuit) karena impedansi voltmeter yang tinggi, sehingga arus berhenti mengalir dan alat mungkin menunjukkan “0” atau tegangan yang salah, meski umumnya tidak merusak alat.
• Mengukur Arus (Current):


  Amperemeter disambungkan secara seri di dalam rangkaian agar arus yang diukur mengalir melalui alat.

  • Cara Benar: Pilih mode DCA atau ACA. Putuskan salah satu jalur rangkaian tempat arus akan diukur. Sambungkan probe meter secara seri untuk “menyambungkan kembali” jalur yang terputus tersebut. Pastikan probe merah ke sisi yang lebih positif dari potensial.
  • Cara Salah & Dampak: Menyambungkan probe secara paralel seperti voltmeter. Ini merupakan kesalahan fatal karena membuat hubungan singkat (short circuit) melalui resistansi internal amperemeter yang sangat rendah. Arus besar akan mengalir melalui alat, berpotensi meledakkan sekering internal, merusak komponen, atau bahkan menyebabkan percikan api.

Kesalahan Umum dalam Pemilihan Skala dan Sambungan

Selain kesalahan mendasar dalam metode, dua hal teknis yang sering diabaikan adalah pemilihan skala dan kualitas sambungan probe. Memilih skala yang terlalu tinggi, misalnya mengukur baterai 1.5V pada rentang 1000V DC, akan menghasilkan pembacaan dengan digit signifikan yang sedikit, sehingga ketelitiannya buruk. Sebaliknya, memilih skala yang terlalu rendah, seperti mengukur tegangan 20V pada rentang 10V, akan menyebabkan overload dan biasanya ditandai dengan tampilan “OL” (Overload) atau “1” pada DMM, yang jika dipaksakan dapat merusak alat.

Akurasi pengukuran besaran listrik, seperti arus dan tegangan, sangat dipengaruhi oleh faktor lingkungan, kalibrasi alat, dan metode pengukuran. Prinsip kestabilan dalam ilmu fisika, termasuk bagaimana unsur-unsur seperti 19K, 12Mg, 8O, dan 17Cl mencapai konfigurasi elektron yang stabil, dapat dianalogikan dengan kebutuhan sistem pengukuran yang “stabil” dan bebas gangguan. Pemahaman mendalam tentang Bagaimana unsur‑unsur berikut mencapai kestabilan 19K 12Mg 😯 17Cl ini menggarisbawahi pentingnya mengontrol variabel-variabel eksternal dan internal untuk mendapatkan hasil pengukuran listrik yang valid dan dapat dipercaya, sebagaimana atom mencapai kestabilannya.

Sambungan probe yang longgar, kotor, atau terkelupas menambah resistansi kontak yang tidak terduga, yang menjadi sumber kesalahan sistematis, terutama pada pengukuran resistansi rendah atau tegangan yang sangat kecil.

Faktor dari Sumber Listrik dan Beban yang Diukur: Faktor-faktor Yang Mempengaruhi Hasil Pengukuran Besaran Listrik

Sifat dari sumber listrik yang diukur memberikan warna tersendiri pada hasil pengukuran. Pengukuran pada sumber Direct Current (DC) seperti baterai relatif lebih sederhana dibandingkan Alternating Current (AC). Pada pengukuran AC, faktor seperti frekuensi menjadi penting karena beberapa alat ukur, terutama yang analog, memiliki respons frekuensi yang terbatas. Stabilitas sumber juga kritis; sumber tegangan yang berfluktuasi cepat, misalnya dari power supply yang murah atau generator yang tidak stabil, akan menghasilkan pembacaan yang terus berubah, menyulitkan pencatatan nilai yang representatif.

Sebuah konsep yang sering terlupakan oleh praktisi pemula adalah impedansi internal alat ukur. Setiap voltmeter memiliki impedansi input yang terbatas (biasanya dalam orde Megaohm untuk DMM). Ketika disambungkan secara paralel ke rangkaian, voltmeter membentuk pembagi tegangan baru. Pada rangkaian dengan impedansi tinggi (seperti sensor atau rangkaian bias transistor), pembebanan ini dapat menarik arus kecil yang cukup untuk secara signifikan menurunkan tegangan yang sebenarnya ada di titik tersebut sebelum meter disambungkan.

Inilah yang disebut loading effect, dan ini merupakan sumber kesalahan sistematis yang nyata pada pengukuran rangkaian berdaya rendah atau high-impedance.

Dampak Bentuk Gelombang yang Tidak Ideal

Dalam dunia nyata, bentuk gelombang listrik AC sering kali tidak semurni sinusoida teoretis. Distorsi harmonik dari peralatan elektronik daya (seperti variabel speed drive, komputer, lampu LED) dapat menghasilkan gelombang yang bergerigi atau puncaknya terpotong. Multimeter digital murah umumnya dirancang untuk mengukur nilai RMS (Root Mean Square) yang akurat hanya untuk gelombang sinus murni. Ketika menghadapi gelombang terdistorsi, kebanyakan DMM budget akan mengukur nilai tegangan rata-rata yang kemudian dikalikan dengan faktor konversi (biasanya 1.111 untuk sinus), sehingga menghasilkan pembacaan RMS yang salah.

Memahami faktor-faktor yang mempengaruhi hasil pengukuran besaran listrik, seperti akurasi alat dan kondisi lingkungan, memerlukan penyampaian informasi yang jelas dan sistematis. Untuk itu, pemahaman mendalam tentang Pengertian Tulisan Eksposisi menjadi krusial, karena gaya penulisan ini mengedepankan penjelasan objektif dan runut. Dengan pendekatan ekspositori yang baik, analisis terhadap setiap variabel pengukuran—dari kalibrasi hingga interferensi—dapat diuraikan dengan lebih otoritatif dan mudah dipahami, meminimalisasi kesalahan interpretasi data.

Untuk mengukur bentuk gelombang seperti ini dengan akurat, diperlukan True-RMS multimeter, yang menghitung RMS secara matematis dari bentuk gelombang aktual, terlepas dari distorsinya.

Teknik dan Praktik Terbaik untuk Meminimasi Kesalahan

Mendapatkan hasil pengukuran yang dapat dipercaya adalah buah dari persiapan yang matang, eksekusi yang cermat, dan pencatatan yang teliti. Pendekatan sistematis dapat meminimalkan sebagian besar sumber kesalahan, baik yang berasal dari alat, lingkungan, maupun manusia. Berikut adalah serangkaian langkah dan teknik yang terbukti efektif dalam praktik pengukuran sehari-hari.

Langkah Persiapan Alat dan Lingkungan

Sebelum menyalakan atau menyentuh probe ke rangkaian, luangkan waktu beberapa menit untuk mempersiapkan segalanya. Persiapan ini membangun fondasi untuk pengukuran yang aman dan akurat.

• Periksa kondisi fisik alat: pastikan bodi tidak retak, kabel probe tidak terkelupas, dan ujung probe masih tajam.
• Verifikasi kalibrasi alat. Pastikan alat masih dalam periode kalibrasi yang berlaku, terutama untuk pengukuran kritis.
• Lakukan functional test: ukur sumber tegangan yang diketahui (seperti baterai baru) atau resistor standar untuk memastikan alat berfungsi pada rentang yang akan digunakan.
• Observasi lingkungan: identifikasi sumber potensial interferensi elektromagnetik (seperti motor, ponsel, router WiFi) dan coba minimalisir jarak atau matikan sementara jika memungkinkan.
• Pastikan lingkungan kerja kering, bersuhu ruang stabil, dan memiliki pencahayaan yang cukup untuk membaca skala dengan jelas.

Teknik Pembacaan dan Pencatatan Data

Setelah pengukuran dilakukan, tahap pengambilan dan pencatatan data adalah titik di mana kesalahan manusia sering menyelinap. Disiplin dalam tahap ini menjamin integritas data untuk analisis lebih lanjut.

Untuk alat ukur analog, posisi mata harus tepat tegak lurus di atas jarum penunjuk untuk menghindari kesalahan paralaks. Perhatikan skala yang sesuai dengan rentang yang dipilih. Pada multimeter digital, perhatikan semua digit yang muncul, termasuk digit nol di depan. Perhatikan juga simbol-simbol pada display seperti “AC”, “DC”, “mV”, atau tanda peringatan seperti “BAT” untuk baterai lemah.

Pencatatan data harus lengkap dan informatif. Jangan hanya menulis angka. Selalu cantumkan satuan (V, mA, kΩ) dengan jelas. Catat juga estimasi ketidakpastian atau setidaknya resolusi alat. Sebagai contoh, jangan tulis “3.5”, tetapi tulis “3.52 V” (jika DMM menunjukkan 3.52).

Untuk pengukuran penting, lakukan pengukuran berulang (minimal 3 kali) dan catat nilai rata-ratanya beserta kisaran variasi (misalnya: 3.52 V ± 0.05 V). Tambahkan catatan kontekstual seperti rentang skala yang digunakan, kondisi lingkungan yang mencolok, atau model alat ukur. Praktik sederhana ini mengubah sebuah angka menjadi sebuah data yang dapat dipertanggungjawabkan.

Kesimpulan

Pada akhirnya, menguasai pengukuran besaran listrik berarti mengakui bahwa tidak ada angka yang mutlak sempurna, tetapi ketidakpastian dapat dikelola dan diminimalkan. Dengan menerapkan teknik dan praktik terbaik—mulai dari verifikasi alat, prosedur penyambungan yang tepat, hingga pencatatan data yang komprehensif—kita dapat mendekati kebenaran nilai yang sebenarnya. Kesadaran akan berbagai faktor pengganggu ini bukanlah beban, melainkan kekuatan yang mengubah pekerjaan rutin menjadi sebuah praktik ilmiah yang rigor dan dapat dipertanggungjawabkan, baik di laboratorium, bengkel, maupun proyek rumahan.

Pertanyaan yang Sering Diajukan

Apakah multimeter digital selalu lebih akurat daripada multimeter analog?

Tidak selalu. Meski digital mudah dibaca dan umumnya memiliki impedansi input lebih tinggi, akurasinya bergantung pada kualitas dan kalibrasi. Analog unggul untuk mengamati tren atau perubahan cepat yang fluktuatif.

Bagaimana cara sederhana mengecek apakah multimeter masih berfungsi dengan baik?

Uji pada sumber tegangan yang diketahui stabil (seperti baterai baru) atau gunakan fitur continuity test dengan menyambungkan probe; bunyi “bip” menandakan jalur pengukuran dasar berfungsi. Periksa juga fisik probe dan kabelnya.

Mengapa pengukuran arus lebih berisiko menyebabkan kerusakan alat dibanding pengukuran tegangan?

Karena pengukuran arus membutuhkan sambungan seri dengan rangkaian, sehingga resistansi internal alat (shunt) menjadi bagian dari rangkaian. Jika skala terlalu kecil untuk arus yang besar, dapat menyebabkan fuse putus atau kerusakan komponen internal.

Apakah penggunaan adaptor AC pada multimeter digital mempengaruhi akurasi pembacaan?

Ya, bisa. Adaptor yang tidak stabil atau menimbulkan noise (riak tegangan) dapat mengganggu sirkuit internal multimeter, terutama pada pengukuran yang sangat sensitif. Penggunaan baterai baru biasanya lebih disarankan untuk akurasi optimal.
