Gambarkan resultan vektor C = B – A dengan metode poligon, sebuah perintah yang seperti membuka pintu ke ruang di mana garis-garis tak hanya coretan, tetapi cerita tentang arah dan kekuatan. Di sana, vektor bukan sekadar anak panah, melainkan jejak langkah yang punya maksud, dan pengurangan adalah tentang melihat jarak antara dua keinginan, dua gerak, dua titik dalam ruang hidup.
Melalui metode poligon, kita akan menyusun cerita visual itu. Kita akan mengambil vektor B, lalu menyambungkannya dengan A yang telah berbalik arah, merangkai ujung ke pangkal seperti merangkai manik-manik pada sebuah benang tak kasat mata. Dari rangkaian itu, akan lahir sebuah vektor baru, si resultan C, yang menjadi jawaban diam dari pertanyaan: “Seberapa jauh dan ke mana B berjarak dari A?”
Konsep Dasar Operasi Pengurangan Vektor
Sebelum menyelami metode poligon, penting untuk memahami esensi dari operasi pengurangan vektor itu sendiri. Banyak yang menganggap pengurangan vektor hanya sekadar kebalikan dari penjumlahan, padahal dalam geometri, ia membawa makna perbedaan atau perubahan posisi relatif. Bayangkan kita memiliki dua vektor, A dan B, yang masing-masing mewakili suatu perpindahan. Vektor resultan dari B – A akan menjawab pertanyaan: “Jika saya sudah bergerak sejauh A, lalu saya ingin mencapai titik akhir dari B, perpindahan seperti apa yang harus saya lakukan?”
Pengurangan vektor B – A secara matematis setara dengan penjumlahan B + (–A). Vektor –A adalah vektor yang besarnya sama dengan A tetapi arahnya berkebalikan 180 derajat. Konsep ini adalah kunci untuk memahami semua metode grafis, termasuk poligon. Dalam kehidupan sehari-hari, analoginya bisa ditemukan dalam petunjuk arah. Misalnya, Anda berada di titik X (vektor A dari rumah).
Teman Anda berada di titik Y (vektor B dari rumah). Untuk bertemu, Anda perlu tahu arah dan jarak dari X ke Y. Itulah vektor C = B – A, yaitu petunjuk perjalanan yang harus Anda tempuh dari lokasi Anda sekarang menuju lokasi teman Anda.
Perbedaan Geometris antara Penjumlahan dan Pengurangan

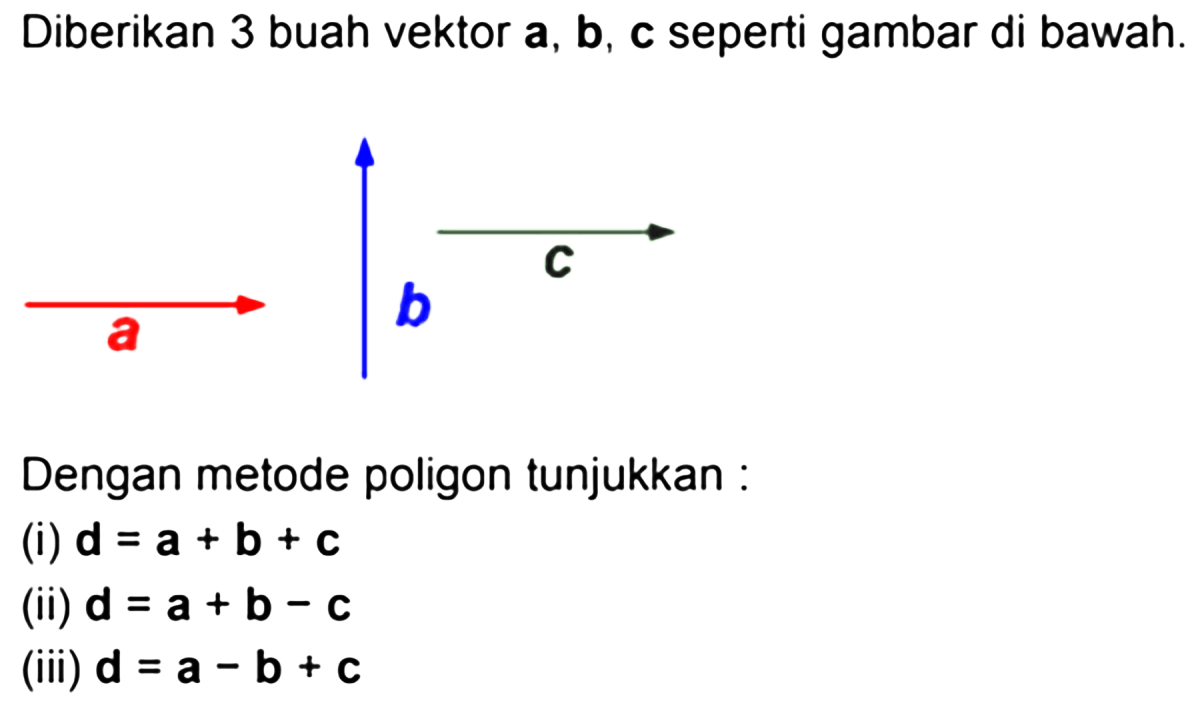

Source: amazonaws.com
Penjumlahan A + B bermakna menyambungkan dua perpindahan secara berurutan. Anda bergerak sesuai A, lalu dari titik akhir A, Anda lanjut bergerak sesuai B. Titik akhir dari rangkaian ini adalah resultannya. Sementara itu, pengurangan B – A memiliki interpretasi yang berbeda. Karena B – A = B + (–A), maka secara geometris, Anda pertama-tama melakukan perpindahan yang berkebalikan dengan A (yaitu –A), baru kemudian melakukan perpindahan B.
Urutan ini, meski matematis benar, sering kali kurang intuitif. Interpretasi yang lebih langsung adalah melihat resultan B – A sebagai vektor yang dimulai dari ujung A menuju ujung B, ketika ekor (titik pangkal) A dan B disatukan. Inilah fondasi visual yang akan kita gunakan dalam metode poligon.
Metode Poligon untuk Pengurangan Vektor
Metode poligon adalah teknik grafis yang elegan dan sistematis untuk menemukan resultan dari beberapa vektor yang dijumlahkan. Keunggulannya terletak pada kemudahannya untuk diterapkan pada lebih dari dua vektor. Untuk operasi pengurangan, kita memanfaatkan prinsip konversi pengurangan menjadi penjumlahan dengan vektor negatif.
Langkah-Langkah Menggambar C = B – A
Prosedur menggambar resultan vektor C = B – A dengan metode poligon mengikuti logika B + (–A). Pertama, gambarlah vektor A dengan panjang dan arah yang sesuai dengan skala yang telah ditetapkan. Selanjutnya, dari ujung panah vektor A, gambarlah vektor –A. Vektor –A ini memiliki panjang yang persis sama dengan A, tetapi arah panahnya berlawanan. Dari ujung panah vektor –A ini, baru gambarlah vektor B, dengan mempertahankan besar dan arah aslinya.
Vektor resultan C = B – A kemudian digambar dengan menarik garis lurus dari titik pangkal awal (awal vektor A) menuju ke ujung panah dari vektor B yang terakhir digambar. Arah panah resultan C mengarah ke ujung B tersebut.
Perbandingan dengan Prosedur Penjumlahan
Perbedaan mendasar antara prosedur poligon untuk penjumlahan dan pengurangan terletak pada penanganan vektor yang dikurangi. Tabel berikut merangkum perbandingannya.
| Aksi | Metode Poligon untuk A + B | Metode Poligon untuk B – A |
|---|---|---|
| Vektor Pertama | Gambar vektor A. | Gambar vektor A. |
| Vektor Kedua | Dari ujung A, gambar vektor B. | Dari ujung A, gambar vektor –A (kebalikan arah A). |
| Vektor Ketiga (jika ada) | Dari ujung B, gambar vektor berikutnya. | Dari ujung –A, gambar vektor B. |
| Resultan | Dari pangkal A ke ujung vektor terakhir. | Dari pangkal A ke ujung vektor terakhir (B). |
Ilustrasi Deskriptif Diagram Poligon
Mari kita gambarkan prosesnya secara verbal. Siapkan bidang gambar dengan skala, misalnya 1 cm mewakili 1 satuan gaya. Vektor A digambar sebagai panah sepanjang 4 cm mengarah ke timur. Titik pangkalnya kita beri label O. Dari ujung panah A (sebut titik P), kita gambarkan vektor –A: sebuah panah sepanjang 4 cm dari P mengarah ke barat (berlawanan dengan A).
Ujung dari –A ini kita sebut titik Q. Sekarang, dari titik Q, kita gambarkan vektor B. Misalkan B adalah vektor sepanjang 3 cm mengarah utara. Gambarlah panah dari Q sepanjang 3 cm ke arah utara, dan ujungnya kita beri label R. Vektor resultan C = B – A adalah panah yang menghubungkan titik awal O langsung ke titik akhir R.
Ukur panjang OR, itulah besar C secara grafis, dan arah panahnya dari O menuju R.
Komponen dan Representasi Grafis
Keakuratan hasil yang diperoleh dari metode grafis sangat bergantung pada kelengkapan dan ketelitian diagram. Sebuah diagram vektor yang baik harus mampu menyampaikan informasi secara mandiri tanpa perlu penjelasan lisan tambahan.
Kelengkapan Informasi dalam Diagram
Sebuah gambar diagram vektor yang informatif wajib mencantumkan beberapa elemen kunci. Pertama, skala yang digunakan harus jelas tertulis, misalnya “Skala: 1 cm = 5 N”. Kedua, setiap vektor harus diberi label yang tidak ambigu, seperti “A”, “B”, atau “–A”. Ketiga, arah harus dinyatakan, baik dengan simbol mata angin (UTARA, TIMUR) maupun dengan sudut terhadap suatu garis acuan (misalnya, 30° terhadap sumbu-X positif).
Keempat, gambar harus rapi, dengan panah yang jelas menunjukkan ujung vektor. Terakhir, resultan vektor biasanya dibedakan, misalnya dengan garis putus-putus atau warna yang berbeda, dan diberi label “R” atau “C”.
Skenario Numerik dan Perhitungan Grafis
Misalkan diketahui vektor A = 5 satuan ke timur dan vektor B = 5 satuan ke utara. Kita ingin mencari C = B – A secara grafis. Dengan skala 1 cm = 1 satuan, gambar A sebagai panah 5 cm ke kanan (timur). Dari ujung A, gambar –A sebagai panah 5 cm ke kiri (barat). Dari ujung –A, gambar B sebagai panah 5 cm ke atas (utara).
Hubungkan pangkal A ke ujung B. Dengan penggaris, panjang garis ini akan terukur sekitar 7.07 cm. Karena skala 1 cm = 1 satuan, maka besar C kira-kira 7.07 satuan. Arahnya dapat diukur dengan busur derajat, yaitu sekitar 135° dari arah timur (atau 45° di atas arah barat). Hasil grafis ini mendekati hasil analitis yang tepat, yaitu 5√2 ≈ 7.07 satuan dengan arah 135°.
Tips Akurasi dan Kerapian
Untuk memastikan gambar poligon akurat, gunakan alat bantu seperti penggaris, pensil tajam, dan busur derajat. Gambarlah garis-garis yang tipis dan rapi. Pastikan saat memindahkan vektor (seperti menggambar B dari ujung –A), besar dan arahnya benar-benar identik dengan vektor aslinya. Gunakan dua garis kecil untuk menandai sudut sebelum menarik garis panah utuh. Selalu periksa kembali: apakah vektor yang dikurangi sudah diganti dengan vektor negatifnya?
Apakah resultan benar-benar ditarik dari titik awal rangkaian ke titik akhir rangkaian? Kesabaran dalam menggambar sangat menentukan ketepatan hasil pengukuran grafis.
Aplikasi dan Latihan Soal: Gambarkan Resultan Vektor C = B – A Dengan Metode Poligon
Pemahaman tentang pengurangan vektor secara poligon bukan hanya sekadar latihan menggambar. Konsep ini memiliki aplikasi langsung dalam fisika, khususnya dalam menganalisis gerak dan perpindahan. Misalnya, jika vektor A menyatakan posisi mobil dari kota asal, dan vektor B menyatakan posisi truk dari kota asal yang sama, maka vektor C = B – A secara fisik menyatakan posisi relatif truk dilihat dari mobil.
Dengan kata lain, itulah arah dan jarak yang harus ditempuh sopir mobil untuk mengejar truk tersebut.
Latihan Soal Penggambaran Poligon
Berikut adalah dua latihan untuk melatih keterampilan menggambar resultan pengurangan vektor dengan metode poligon.
Soal Tingkat Dasar: Dua vektor perpindahan diberikan: P = 6 meter ke selatan dan Q = 8 meter ke barat. Gambarlah diagram poligon untuk resultan R = Q – P. Tentukan besar dan arah resultan secara grafis dari gambar Anda (gunakan skala 1 cm = 1 m).
Penyelesaian: Gambar vektor P sepanjang 6 cm ke bawah (selatan). Dari ujung P, gambar vektor –P sepanjang 6 cm ke atas (utara). Dari ujung –P, gambar vektor Q sepanjang 8 cm ke kiri (barat). Resultan R ditarik dari pangkal P ke ujung Q. Hasil pengukuran akan mendekati panjang 10 cm (10 meter) dengan arah sekitar 53° di barat utara (atau 127° dari timur).
Soal Tingkat Lanjut: Tiga vektor gaya bekerja: F1 = 40 N ke timur, F2 = 30 N ke utara, dan F3 = 50 N ke barat daya (45° di bawah barat). Gambarlah dengan metode poligon untuk mencari resultan T = F2 – F1 – F
3. (Petunjuk: T = F2 + (–F1) + (–F3)). Gunakan skala 1 cm = 10 N.
Penyelesaian: Gambar F1 (4 cm ke timur). Dari ujung F1, gambar –F1 (4 cm ke barat). Dari ujung –F1, gambar F2 (3 cm ke utara). Dari ujung F2, gambar –F3. Vektor F3 asli 50 N (5 cm) ke barat daya, maka –F3 adalah 5 cm ke timur laut (45° di atas timur). Gambarlah dari ujung F2. Resultan T ditarik dari pangkal F1 ke ujung –F3. Besar dan arahnya diukur langsung dari diagram tersebut.
Kesalahan Umum dan Koreksi
Kesalahan paling umum adalah lupa mengonversi pengurangan menjadi penjumlahan dengan vektor negatif. Siswa sering langsung menggambar B dari ujung A, yang sebenarnya adalah prosedur untuk A + B, bukan B – A. Kesalahan kedua adalah salah dalam menggambar arah vektor negatif. Vektor –A harus persis berlawanan dengan A, bukan sekadar memutar arah sembarangan. Kesalahan ketiga adalah menarik resultan dari titik yang salah.
Resultan selalu dari titik awal vektor pertama yang digambar (dalam prosedur kita, pangkal A) ke ujung vektor terakhir (ujung B), bukan dari ujung A ke ujung B. Memperhatikan tiga poin ini akan menghindarkan dari kesalahan konseptual yang fatal.
Alternatif Metode dan Verifikasi
Metode poligon bukan satu-satunya cara grafis untuk menyelesaikan operasi vektor. Metode lain seperti jajar genjang dan metode analitis (komponen) sering digunakan, masing-masing dengan kelebihan dalam konteks tertentu. Memahami alternatif ini memperkaya alat yang kita miliki dan memberikan cara untuk memverifikasi hasil yang diperoleh.
Metode Alternatif: Jajar Genjang dan Analitis, Gambarkan resultan vektor C = B – A dengan metode poligon
Metode jajar genjang umumnya digunakan untuk dua vektor. Untuk B – A, kita tetap menggunakan prinsip B + (–A). Gambarlah vektor B dan –A dengan titik pangkal yang berimpit. Kemudian, lengkapi bentuk jajar genjang dari kedua vektor tersebut. Diagonal yang ditarik dari titik pangkal bersama ke sudut berlawanan jajar genjang itulah resultan C.
Metode analitis lebih presisi dan tidak bergantung pada ketelitian gambar. Kita menguraikan vektor A dan B ke dalam komponen-komponennya pada sumbu-X dan sumbu-Y. Karena C = B – A, maka komponen-X dari C adalah B x – A x, dan komponen-Y dari C adalah B y – A y. Besar dan arah C kemudian dihitung menggunakan teorema Pythagoras dan tangen.
Perbandingan Metode Poligon dan Jajar Genjang untuk Pengurangan
| Aspek | Metode Poligon (B – A) | Metode Jajar Genjang (B – A) |
|---|---|---|
| Jumlah Vektor | Lebih mudah untuk tiga vektor atau lebih. | Hanya optimal untuk dua vektor (B dan –A). |
| Prosedur Khusus | Membutuhkan penggambaran berantai: A, –A, lalu B. | Menggambar B dan –A dari titik awal yang sama. |
| Visualisasi | Jelas menunjukkan urutan operasi. | Menunjukkan resultan sebagai diagonal. |
| Keterbatasan | Diagram bisa menjadi panjang dan semrawut jika banyak vektor. | Tidak praktis jika vektor lebih dari dua. |
Verifikasi Hasil dengan Perhitungan Komponen
Hasil pengukuran grafis dari metode poligon harus selalu diverifikasi dengan perhitungan analitis untuk memastikan keakuratannya. Ambil contoh skenario numerik sebelumnya: A = 5 satuan timur (A x=5, A y=0) dan B = 5 satuan utara (B x=0, B y=5). Untuk C = B – A, kita hitung komponennya: C x = B x – A x = 0 – 5 = -5.
C y = B y – A y = 5 – 0 = 5. Besar C = √((-5)² + 5²) = √50 = 5√2 ≈ 7.07 satuan. Arah θ = arctan(C y/C x) = arctan(5/-5) = arctan(-1) = 135° (karena berada di kuadran II). Bandingkan hasil ini dengan panjang dan sudut yang Anda ukur dari gambar poligon. Jika selisihnya kecil (disebabkan ketelitian gambar), berarti gambar poligon Anda sudah benar.
Ringkasan Penutup
Maka, setelah semua garis tergores dan semua panah menunjuk, kita punya lebih dari sekadar gambar. Kita memiliki sebuah pemahaman yang hidup. Vektor C = B – A itu telah menjadi jembatan, sebuah penghubung nyata antara dua entitas yang terpisah. Metode poligon, dengan kesederhanaan visualnya, mengajak kita untuk tidak hanya menghitung, tetapi juga melihat dan merasakan hubungan ruang tersebut. Ia mengingatkan bahwa terkadang, untuk memahami selisih, kita perlu merangkai ulang cerita, membalik sudut pandang, dan menarik garis lurus dari awal yang baru menuju akhir yang sebenarnya.
Pertanyaan yang Sering Diajukan
Apakah metode poligon hanya bisa untuk dua vektor?
Tidak. Keunggulan utama metode poligon adalah kemampuannya menyelesaikan penjumlahan atau pengurangan lebih dari dua vektor secara berantai dengan cara yang sama, yaitu menyambungkan ujung dan pangkal vektor-vektor tersebut secara berurutan.
Bagaimana jika vektor A lebih panjang dari B, apakah pengurangan B – A masih mungkin digambar?
Sangat mungkin. Hasil pengurangan (resultan C) bisa saja lebih pendek, bahkan bisa menghasilkan vektor dengan panjang nol jika A dan B identik, atau menghasilkan vektor yang arahnya berlawanan dengan B jika A sangat dominan. Panjang resultan tidak ditentukan oleh vektor mana yang lebih panjang, tetapi oleh selisih geometris keduanya.
Mengapa dalam pengurangan kita harus membalik arah vektor A terlebih dahulu?
Karena operasi B – A setara dengan B + (–A). Membalik arah panah vektor A adalah representasi visual dari mengubahnya menjadi vektor negatifnya (–A). Ini adalah kunci konseptual yang membedakan diagram pengurangan dengan penjumlahan.
Apakah hasil gambar metode poligon untuk B – A akan sama persis dengan metode jajar genjang?
Ya, resultan vektor C yang dihasilkan akan sama besar dan arahnya. Perbedaannya hanya pada cara konstruksi geometrisnya. Metode poligon menyusunnya secara berantai, sementara metode jajar genjang membuat kedua vektor (B dan –A) berawal dari titik yang sama dan menggambar diagonal jajar genjangnya.
