Kelebihan dan Kekurangan Rangkaian Listrik Paralel bukan sekadar materi pelajaran sekolah, tapi konsep yang hidup dan berdenyut di setiap stop kontak dan saklar di rumah kita. Bayangkan jika satu lampu mati membuat seluruh rumah gelap gulita—tentu merepotkan, bukan? Nah, inilah alasan mengapa pemahaman tentang rangkaian paralel, dengan segala keunggulan dan batasannya, menjadi kunci dari kenyamanan dan keamanan instalasi listrik sehari-hari.
Mari kita selami lebih dalam bagaimana rangkaian ini bekerja dan mengapa ia begitu dominan dalam kehidupan modern.
Pada dasarnya, rangkaian paralel menyusun komponen listrik—seperti lampu atau resistor—berjajar sehingga masing-masing terhubung langsung ke sumber tegangan. Konfigurasi ini menghasilkan sifat unik: tegangan di setiap cabang selalu sama dengan sumber, sementara arus total terbagi-bagi sesuai kebutuhan masing-masing jalur. Prinsip inilah yang menjadi fondasi dari fleksibilitas dan sekaligus tantangan dalam penerapannya, sebuah dualitas menarik antara kemudahan kontrol dan kompleksitas perhitungan yang perlu kita pahami secara menyeluruh.
Pengertian dan Prinsip Dasar Rangkaian Paralel
Bayangkan Anda sedang berada di sebuah persimpangan jalan. Rangkaian listrik paralel itu ibarat persimpangan di mana arus listrik, seperti kendaraan, memiliki beberapa jalur alternatif untuk mencapai tujuannya. Dalam konteks kelistrikan, rangkaian paralel adalah metode penyusunan komponen listrik (seperti lampu, resistor, atau perangkat elektronik) di mana masing-masing komponen terhubung langsung ke sumber tegangan melalui cabang-cabang yang terpisah. Ini berarti setiap komponen berdiri sendiri, memiliki jalur arus independen menuju kutub positif dan negatif sumber.
Prinsip dasarnya cukup elegan. Tegangan dari sumber, misalnya baterai 12 Volt, akan diberikan secara penuh dan sama besar kepada setiap komponen yang terhubung paralel. Sementara itu, arus total dari sumber akan terbagi-bagi, mengalir melalui masing-masing cabang sesuai dengan kebutuhan hambatan komponen di cabang tersebut. Semakin kecil hambatan sebuah cabang, semakin besar porsi arus yang akan melewatinya, sesuai dengan Hukum Ohm.

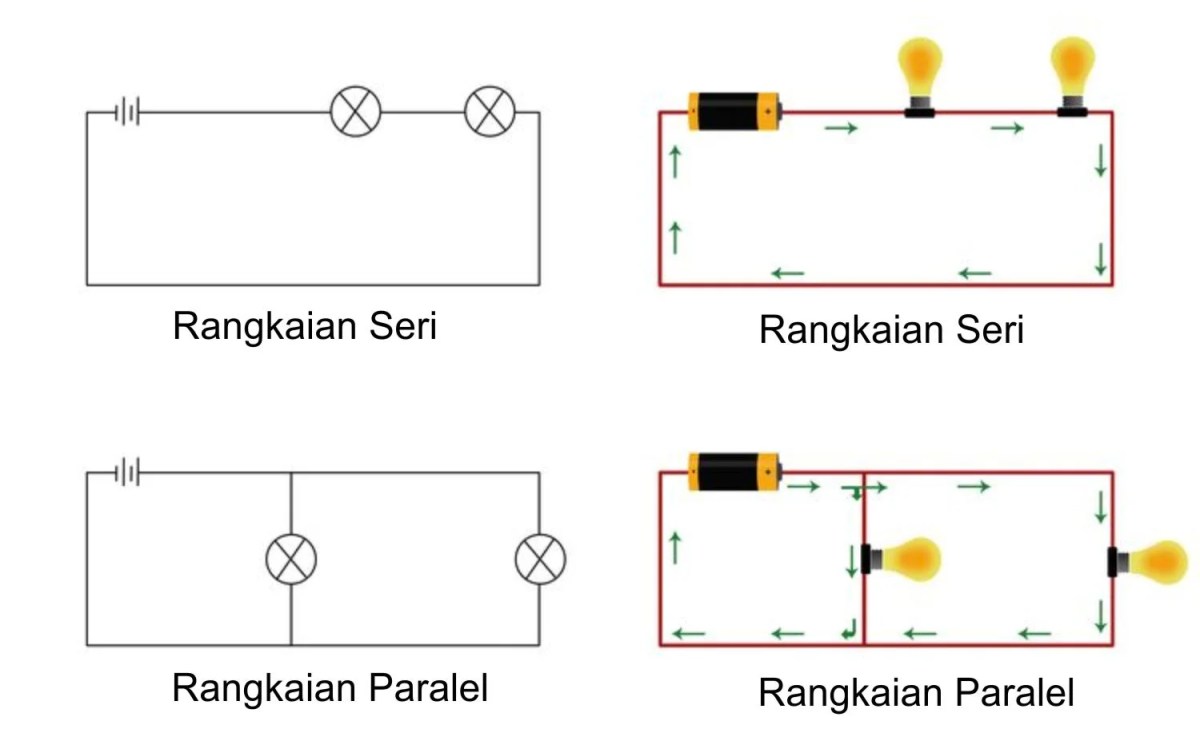

Perbandingan Dasar Rangkaian Paralel dan Seri
Untuk memahami lebih jelas, mari kita lihat perbedaan mendasar antara rangkaian paralel dan rangkaian seri dalam tabel berikut.
| Aspek | Rangkaian Seri | Rangkaian Paralel |
|---|---|---|
| Definisi | Komponen disusun berurutan, satu jalur. | Komponen disusun bercabang, banyak jalur. |
| Aliran Arus | Arus sama di setiap titik. | Arus total terbagi ke cabang. |
| Tegangan | Tegangan terbagi di tiap komponen. | Tegangan sama di setiap cabang. |
| Dampak Komponen Rusak | Seluruh rangkaian terputus. | Hanya cabang yang rusak terpengaruh. |
Contoh Susunan Komponen Paralel Sederhana
Sebuah contoh visual yang mudah dibayangkan adalah tata letak stop kontak dan lampu di rumah Anda. Berikut adalah daftar komponen yang disusun paralel dalam satu sirkuit kamar tidur:
- Sumber tegangan: Meteran listrik/MCB Box.
- Cabang 1: Lampu langit-langit dengan saklar sendiri.
- Cabang 2: Lampu baca di samping tempat tidur dengan saklar sendiri.
- Cabang 3: Stop kontak untuk pengisi daya ponsel.
- Cabang 4: Stop kontak untuk televisi.
Setiap perangkat tersebut mendapat tegangan yang sama (220V di Indonesia) dan dapat dioperasikan secara mandiri tanpa memengaruhi yang lain.
Karakteristik dan Sifat Rangkaian Paralel
Memahami karakteristik rangkaian paralel ibarat memahami aturan main dalam sebuah permainan. Aturan ini menentukan bagaimana listrik berperilaku, yang pada akhirnya memengaruhi desain dan keamanan instalasi kita.
Hubungan Tegangan dan Pembagian Arus
Ciri khas paling mendasar dari rangkaian paralel adalah kesamaan tegangan. Tegangan pada ujung-ujung setiap cabang selalu identik dengan tegangan sumber. Jika baterai Anda 9 Volt, maka lampu A, lampu B, dan kipas angin yang terhubung paralel akan sama-sama mendapat pasokan tepat 9 Volt. Sementara itu, arus total dari sumber adalah penjumlahan aljabar dari semua arus yang mengalir di setiap cabang.
Besarnya arus di tiap cabang ini berbanding terbalik dengan hambatannya. Cabang dengan hambatan kecil akan menarik arus yang lebih besar.
Perhitungan Hambatan Pengganti (Resistansi Total)
Menghitung hambatan total rangkaian paralel tidak seperti penjumlahan biasa. Karena adanya banyak jalur, arus menjadi lebih mudah mengalir, sehingga hambatan total justru menjadi lebih kecil dari hambatan terkecil di antara cabang-cabang tersebut. Rumusnya adalah kebalikan dari penjumlahan kebalikan setiap hambatan.
1/Rtotal = 1/R 1 + 1/R 2 + 1/R 3 + … + 1/R n
Untuk dua resistor paralel, rumus praktisnya: R total = (R 1 × R 2) / (R 1 + R 2)
Contoh: Jika tiga resistor 6Ω, 12Ω, dan 4Ω dirangkai paralel, maka hambatan totalnya adalah 1/R total = 1/6 + 1/12 + 1/4 = (2+1+3)/12 = 6/12 = 1/2. Jadi, R total = 2Ω. Perhatikan, hasilnya (2Ω) lebih kecil dari resistor terkecil (4Ω).
Hukum Dasar Kelistrikan pada Rangkaian Paralel
Perilaku rangkaian paralel sepenuhnya tunduk pada dua hukum fundamental kelistrikan, yang dirangkum dalam kutipan berikut.
Hukum Ohm (V = I × R) berlaku untuk setiap cabang secara individual. Tegangan (V) konstan, sehingga arus cabang (I) berbanding terbalik dengan hambatan cabang (R).
Hukum Kirchhoff I (Hukum Arus) menyatakan bahwa jumlah arus yang masuk ke suatu titik percabangan sama dengan jumlah arus yang keluar dari titik tersebut. Dalam rangkaian paralel, ini berarti: I total = I 1 + I 2 + I 3 + … + I n.
Kelebihan atau Keuntungan Penerapan Rangkaian Paralel: Kelebihan Dan Kekurangan Rangkaian Listrik Paralel
Popularitas rangkaian paralel dalam instalasi sehari-hari bukan tanpa alasan. Konfigurasi ini menawarkan sejumlah keunggulan praktis yang langsung terasa manfaatnya, dari kenyamanan hingga keandalan sistem.
Kestabilan Tegangan dan Kontrol Independen
Kelebihan pertama adalah kestabilan tegangan. Karena setiap komponen mendapat tegangan sumber secara penuh, performa perangkat menjadi optimal dan konsisten. Lampu tidak redup karena dinyalakan bersamaan dengan kulkas. Keuntungan kedua, yang paling disukai banyak orang, adalah kemudahan kontrol. Setiap cabang dapat dilengkapi saklar sendiri, memungkinkan kita menyalakan lampu teras tanpa harus menyalakan seluruh penerangan rumah.
Independensi ini adalah jantung dari kenyamanan instalasi listrik modern.
Aplikasi Nyata dalam Instalasi Rumah Tangga
Hampir seluruh sistem listrik di rumah Anda dirancang dengan konsep paralel. Berikut adalah contoh-contoh konkretnya:
- Sistem Penerangan: Setiap lampu di setiap ruangan memiliki cabangnya sendiri yang dikontrol oleh saklar terpisah.
- Stop Kontak: Setiap colokan listrik di dinding merupakan cabang paralel, memungkinkan Anda mencharger laptop, menyalakan blender, dan menyalakan TV secara bersamaan.
- Sirkuit Khusus: Perangkat berdaya tinggi seperti AC, water heater, dan kompor listrik memiliki cabang (MCB) tersendiri yang terhubung paralel ke panel utama untuk keamanan.
Perbandingan Keandalan Saat Terjadi Gangguan, Kelebihan dan Kekurangan Rangkaian Listrik Paralel
Source: web.id
Ketika sebuah komponen rusak, bagaimana reaksi rangkaian paralel dibandingkan jenis lainnya? Tabel berikut memberikan gambaran yang jelas.
| Jenis Gangguan | Dampak pada Rangkaian Seri | Dampak pada Rangkaian Paralel |
|---|---|---|
| Lampu Putus | Seluruh rangkaian mati. Semua lampu padam. | Hanya lampu yang putus tersebut yang mati. Lampu lain tetap menyala. |
| Saklar Dimatikan | Mematikan seluruh rangkaian. | Hanya mematikan cabang yang dikontrol saklar tersebut. |
| Korsleting pada Satu Cabang | Sekring utama putus, seluruh rumah gelap. | Sekring pada cabang tersebut (MCB) yang seharusnya trip, mengamankan cabang lain. |
Kekurangan atau Kelemahan Rangkaian Paralel
Di balik segala kepraktisannya, rangkaian paralel juga membawa sejumlah konsekuensi dan tantangan teknis yang harus diantisipasi, terutama dalam skala yang besar. Memahami kelemahan ini penting untuk merancang sistem yang aman dan efisien.
Kebutuhan Arus Total Besar dan Pemborosan Energi
Kelemahan utama terletak pada besarnya arus total. Karena arus dari sumber terbagi ke semua cabang yang aktif, semakin banyak perangkat yang dinyalakan, semakin besar arus total yang ditarik dari sumber. Ini berimplikasi langsung pada pemilihan kabel penghantar. Kabel utama yang menuju panel harus memiliki luas penampang yang memadai untuk menahan arus besar tanpa menjadi panas berlebihan. Dari sisi efisiensi, untuk menghidupkan satu lampu kecil di rangkaian paralel, seluruh sistem kabel utama tetap berada pada tegangan penuh, yang secara teori bisa menyebabkan sedikit pemborosan energi (rugi-rugi) dibandingkan jika kita menghidupkan satu lampu dalam rangkaian seri, meski untuk aplikasi nyata keuntungan kontrol independen jauh lebih bernilai.
Tantangan Pengamanan dan Kompleksitas Perawatan
Besarnya arus total juga memengaruhi sistem pengaman. Sekring atau MCB utama harus dirating untuk arus total yang mungkin terjadi jika semua perangkat dinyalakan bersamaan. Jika tidak, pengaman bisa sering trip tanpa alasan yang jelas. Selain itu, kerumitan muncul saat troubleshooting. Bayangkan sebuah rangkaian paralel dengan puluhan cabang di sebuah gedung.
Ketika terjadi gangguan kebocoran arus atau korsleting tersembunyi, menelusuri cabang mana yang bermasalah bisa seperti mencari jarum di tumpukan jerami. Setiap sambungan dan percabangan menjadi titik potensial masalah, sehingga kualitas pekerjaan instalasi mutlak diperlukan.
Ilustrasi Kompleksitas Rangkaian Paralel
Anggaplah Anda memiliki panel listrik rumah tua dengan satu MCB utama yang melindungi seluruh sirkuit penerangan di lima kamar, teras, dan garasi yang semua terhubung paralel. Suatu hari, lampu di kamar mandi tiba-tiba membuat MCB utama trip. Karena semua cabang digabung, Anda tidak tahu sumber masalahnya. Anda harus mencoba menyalakan satu per satu lampu di semua ruangan untuk menemukan yang mana yang menyebabkan trip, atau bahkan lebih rumit, masalahnya mungkin pada kabel tersembunyi di balik tembok.
Ini mengilustrasikan bagaimana paralel yang tidak dikelompokkan dengan baik dapat menyulitkan perawatan.
Contoh Penerapan dan Analisis Perhitungan
Mari kita terapkan semua teori ke dalam sebuah studi kasus nyata. Dengan melakukan perhitungan, kita bisa melihat secara numerik bagaimana prinsip-prinsip rangkaian paralel bekerja.
Studi Kasus: Rangkaian Paralel Tiga Resistor
Sebuah rangkaian paralel disuplai oleh baterai 12 Volt. Pada rangkaian tersebut terpasang tiga resistor dengan nilai berbeda: R1 = 4Ω, R2 = 6Ω, dan R3 = 12Ω. Kita akan menghitung arus di setiap cabang, arus total, dan daya yang dikonsumsi oleh masing-masing resistor serta totalnya.
Langkah 1: Hitung Arus di Setiap Cabang (Hukum Ohm)
Karena tegangan di setiap cabang adalah 12V, maka:
I1 = V / R1 = 12V / 4Ω = 3 A
I2 = V / R2 = 12V / 6Ω = 2 A
I3 = V / R3 = 12V / 12Ω = 1 A
Langkah 2: Hitung Arus Total (Hukum Kirchhoff I)
I total = I1 + I2 + I3 = 3A + 2A + 1A = 6 A
Langkah 3: Hitung Daya di Setiap Cabang dan Total
Daya (P) = V × I
P1 = 12V × 3A = 36 Watt
P2 = 12V × 2A = 24 Watt
P3 = 12V × 1A = 12 Watt
P total = 12V × 6A = 72 Watt (atau 36+24+12 = 72 Watt)
Tabel Hasil Perhitungan
| Komponen (Resistor) | Tegangan (Volt) | Arus (Ampere) | Daya (Watt) |
|---|---|---|---|
| R1 (4Ω) | 12 | 3.00 | 36 |
| R2 (6Ω) | 12 | 2.00 | 24 |
| R3 (12Ω) | 12 | 1.00 | 12 |
| Total Rangkaian | 12 | 6.00 | 72 |
Analisis Jika Satu Cabang Dicabut
Apa yang terjadi jika resistor R3 (12Ω) kita lepas dari rangkaian? Mari kita analisis.
Ketika satu cabang dalam rangkaian paralel dicabut atau rusak, hanya cabang tersebut yang berhenti beroperasi. Tegangan pada cabang-cabang yang tersisa tetap 12 Volt. Arus total akan berkurang sebesar arus yang sebelumnya mengalir di cabang yang dicabut. Dalam studi kasus ini, jika R3 dicabut, Itotal yang baru menjadi 3A + 2A = 5A. Daya total berkurang menjadi 60 Watt. Performa R1 dan R2 sama sekali tidak terpengaruh; mereka tetap mendapat 12V dan arus yang mengalir tetap 3A dan 2A. Inilah esensi dari independensi dalam rangkaian paralel.
Pertimbangan Desain dan Aplikasi Praktis
Merancang instalasi listrik paralel yang baik tidak sekadar menyambungkan kabel. Ada pertimbangan matang yang menjembatani antara teori kelistrikan dan keamanan pengguna sehari-hari.
Pertimbangan Keamanan dan Efisiensi
Pertimbangan pertama dan terpenting adalah kapasitas arus. Kabel utama dan sekring/MCB utama harus mampu menahan arus total maksimum ketika semua beban dihidupkan bersamaan, plus faktor keamanan. Menggunakan kabel dengan ukuran terlalu kecil adalah penyebab umum kebakaran. Kedua, pengelompokan sirkuit. Instalasi modern mengelompokkan beban-beban ke dalam sirkuit paralel yang lebih kecil (misalnya sirkuit lampu kamar tidur, sirkuit stop kontak ruang tamu) yang masing-masing dilindungi MCB terpisah.
Ini membatasi dampak gangguan dan memudahkan troubleshooting.
Pemilihan Saklar dan Sekring
Saklar dalam rangkaian paralel selalu dipasang secara seri pada cabang yang ingin dikontrol. Saklar tersebut harus dirating untuk tegangan sistem (misal 250V) dan arus maksimal yang akan melewatinya (misal 10A untuk lampu). Sekring atau MCB untuk setiap cabang harus memiliki rating arus yang sedikit lebih tinggi dari konsumsi normal cabang tersebut, tetapi lebih rendah dari kapasitas kabel. MCB utama harus memiliki rating yang sesuai dengan daya terpasang rumah.
Konfigurasi Pencahayaan dalam Satu Ruangan
Sebuah ruang keluarga cerdas sering menggunakan konfigurasi paralel yang kompleks untuk menciptakan suasana. Berikut contoh pengaturannya:
- Cabang 1: Lampu downlight utama di langit-langit, dikontrol oleh satu saklar di dekat pintu.
- Cabang 2: Lampu penerangan spot untuk lukisan atau rak buku, dengan saklar terpisah.
- Cabang 3: Lampu LED strip di tepi langit-langit atau bawah kabinet, sering dikontrol dengan remote atau saklar dimmer.
- Cabang 4: Stop kontak untuk lampu lantai atau lampu meja yang memberikan cahaya tambahan.
Dengan konfigurasi ini, penghuni bisa menciptakan berbagai “mood” pencahayaan hanya dengan menyalakan kombinasi cabang yang berbeda.
Alasan Dominannya Rangkaian Paralel di Rumah
Rangkaian paralel menjadi pilihan mutlak untuk distribusi listrik rumah karena satu alasan utama: kesesuaian dengan karakteristik perangkat elektronik. Setiap perangkat dirancang untuk beroperasi pada tegangan tertentu (220V/110V). Rangkaian paralel menjamin tegangan tersebut tetap stabil untuk semua perangkat. Bayangkan jika kulkas, TV, dan lampu dirangkai seri; tegangan akan terbagi tidak merata, tidak ada yang bekerja normal, dan mematikan satu perangkat akan mematikan seluruh rumah.
Independensi, kestabilan tegangan, dan keandalan adalah trilogi keunggulan yang membuat rangkaian paralel tak tergantikan dalam kehidupan modern.
Akhir Kata
Jadi, setelah menimbang semua sisi, rangkaian paralel muncul sebagai pilihan yang hampir tak terbantahkan untuk distribusi listrik sehari-hari, meski bukan tanpa kelemahan. Ia menawarkan kemandirian bagi setiap perangkat dan stabilitas tegangan yang konsisten, namun meminta kompensasi berupa desain pengamanan yang lebih cermat dan potensi efisiensi energi yang perlu diperhitungkan. Pada akhirnya, memahami dinamika ini bukan cuma soal teori, melainkan bekal untuk membuat keputusan yang lebih cerdas, aman, dan efisien dalam mengelola energi listrik di sekitar kita.
Pilihan pada rangkaian paralel adalah pilihan pada kenyamanan dan kontrol, dengan catatan kita harus siap mengelola kompleksitas yang menyertainya.
FAQ Lengkap
Apakah rangkaian paralel selalu lebih boros listrik dibanding rangkaian seri?
Untuk beban yang sama, rangkaian paralel cenderung mengonsumsi daya total yang lebih besar karena tegangan penuh bekerja pada setiap cabang, sehingga arus total yang ditarik dari sumber menjadi lebih tinggi. Namun, “pemborosan” ini adalah trade-off untuk mendapatkan keuntungan utama, yaitu setiap perangkat dapat beroperasi pada kondisi optimalnya secara independen.
Mengapa kabel untuk instalasi paralel harus lebih besar diameternya?
Karena arus total dalam rangkaian paralel adalah penjumlahan arus di semua cabang. Arus yang besar ini dapat menghasilkan panas yang signifikan pada kabel. Kabel dengan diameter (luas penampang) yang lebih besar memiliki hambatan yang lebih kecil, sehingga mengurangi pemanasan dan risiko kebakaran, sesuai dengan kapasitas hantar arus yang dibutuhkan.
Bisakah kita mencampur lampu dengan watt berbeda dalam satu rangkaian paralel?
Sangat bisa, dan ini justru kelebihan utamanya. Dalam rangkaian paralel, setiap lampu mendapat tegangan yang sama dari sumber. Lampu dengan daya (watt) lebih tinggi akan menarik arus yang lebih besar pada cabangnya sendiri, tanpa mempengaruhi kecerahan atau operasi lampu lain yang dayanya berbeda.
Bagaimana cara mengetahui jika ada kerusakan pada satu cabang dalam instalasi paralel yang kompleks?
Penelusurannya bisa rumit. Cara sistematis yang umum adalah melakukan pengukuran tegangan di setiap titik cabang atau menggunakan pemutus arus (MCB) terpisah untuk setiap kelompok cabang. Dengan mematikan satu per satu MCB, kita dapat mengisolasi cabang mana yang menyebabkan masalah, seperti arus bocor atau hubung singkat.
Apakah biaya instalasi rangkaian paralel lebih mahal daripada seri?
Ya, secara umum lebih mahal. Biaya meningkat karena kebutuhan akan kabel yang lebih banyak untuk membuat setiap cabang, penggunaan sekring atau MCB dengan rating arus yang lebih tinggi di sumber utama, serta pemasangan saklar-saklar independen untuk setiap jalur. Ini adalah investasi untuk mendapatkan keandalan dan kenyamanan yang lebih baik.
