Menghitung Momen dan Gaya pada Besi Panjang 80 cm – Menghitung Momen dan Gaya pada Besi Panjang 80 cm bukan sekadar soal angka dan rumus, melainkan fondasi krusial dalam merancang struktur yang aman dan efisien. Dalam dunia teknik sipil, mekanika, hingga proyek rakitan DIY, pemahaman ini menjadi kunci untuk mencegah kegagalan struktural yang berpotensi membahayakan. Bayangkan sebuah rak besi atau penyangga kanopi, ketahanannya sangat bergantung pada akurasi perhitungan bagaimana beban bekerja pada material sepanjang 80 sentimeter tersebut.

Artikel ini akan mengajak Anda menelusuri prinsip dasar perhitungan momen lentur dan gaya geser, lengkap dengan contoh konkret dan skenario penerapan yang berbeda. Dari besi yang dijepit di satu sisi seperti kantilever hingga yang ditumpu di kedua ujungnya, setiap konfigurasi menghasilkan distribusi gaya yang unik. Pemahaman terhadap faktor material, bentuk profil besi, dan langkah-langkah analisis akan dibahas secara mendalam, dilengkapi dengan tabel dan contoh perhitungan untuk memudahkan pemahaman.

Memahami Beban dan Struktur pada Balok Besi

Dalam dunia teknik, baik itu untuk proyek rak sederhana di rumah hingga struktur yang lebih kompleks, pemahaman tentang bagaimana balok besi menanggung beban adalah kunci keberhasilan. Sebuah balok besi dengan panjang 80 cm, meski terlihat pendek dan kokoh, tetap tunduk pada hukum fisika yang sama. Konsep inti yang perlu dikuasai adalah momen gaya, yang pada dasarnya adalah ukuran kecenderungan suatu gaya untuk memutar atau melenturkan benda di sekitar suatu titik atau sumbu.

Momen inilah yang menjadi penyebab utama kegagalan struktural jika diabaikan.

Pada balok besi 80 cm, beban yang bekerja dapat diklasifikasikan menjadi beberapa jenis. Beban titik adalah gaya yang terkonsentrasi pada satu lokasi spesifik, seperti berat mesin yang diletakkan di tengah rak. Beban terdistribusi merata menyebar di sepanjang bagian balok, seperti berat dari papan kayu yang menutupi seluruh permukaan. Seringkali dalam aplikasi nyata, kedua jenis beban ini muncul secara kombinasi. Perhitungan yang akurat terhadap efek dari beban-beban ini bukan hanya soal efisiensi material, tetapi lebih kepada jaminan keamanan dan pencegahan dari deformasi permanen atau bahkan keruntuhan.

Prinsip Dasar Perhitungan Mekanika

Perhitungan mekanika untuk balok sederhana bertumpu pada dua rumus fundamental: momen lentur dan gaya geser. Momen lentur (M) pada suatu titik di sepanjang balok dihitung dari perkalian antara gaya (F) dengan jarak (l) dari titik tersebut ke garis kerja gaya. Sementara gaya geser (V) adalah jumlah aljabar dari semua gaya vertikal di salah satu sisi penampang yang ditinjau. Panjang balok, dalam hal ini 80 cm, menjadi variabel kritis karena menentukan ‘lengan’ atau jarak yang memperbesar efek momen.

Sebagai ilustrasi, sebuah beban titik 100 Newton yang diletakkan tepat di tengah balok 80 cm yang ditumpu sederhana di kedua ujungnya akan menghasilkan momen maksimum di tengah bentang. Namun, jika beban yang sama digeser mendekati salah satu tumpuan, momen yang dihasilkan akan jauh lebih kecil. Hubungan antara posisi beban dan besar momen ini dapat dilihat pada tabel berikut.

Tabel di atas mengasumsikan balok panjang 80 cm dengan beban titik 100 N. Terlihat jelas bahwa momen maksimum terjadi ketika beban berada di tengah bentang, menunjukkan betapa sensitifnya respons struktur terhadap penempatan beban.

Analisis Berbagai Skenario Tumpuan

Konfigurasi tumpuan mengubah secara dramatis cara balok besi 80 cm menanggung beban. Tiga skenario paling umum adalah balok kantilever (terjepit di satu ujung), balok sederhana (ditumpu di kedua ujung), dan balok dengan tumpuan tambahan. Setiap konfigurasi menghasilkan distribusi momen dan reaksi tumpuan yang unik, yang langsung mempengaruhi pemilihan profil dan ukuran besi.

Untuk balok kantilever sepanjang 80 cm dengan beban di ujung bebas, momen maksimum terjadi di titik jepit dan besarnya sama dengan gaya dikali panjang penuh balok. Reaksi tumpuan di titik jepit harus menahan seluruh gaya vertikal sekaligus momen yang sangat besar. Pada balok sederhana dengan panjang sama, momen maksimum lebih kecil dan berada di tengah bentang, sementara reaksi tumpuan dibagi dua.

Menambahkan tumpuan ketiga di tengah bentang akan membagi balok menjadi dua bentang yang lebih pendek, secara signifikan mengurangi momen maksimum namun dengan struktur tumpuan yang lebih kompleks.

Prosedur Perhitungan Balok Sederhana

Berikut adalah langkah-langkah sistematis untuk menganalisis balok besi 80 cm yang ditumpu sederhana di kedua ujungnya:

• Identifikasi Sistem: Gambarkan diagram balok dengan jelas, termasuk panjang (L=80 cm), posisi semua beban (P1, P2, …), dan lokasi tumpuan (biasanya di ujung kiri A dan ujung kanan B).
• Hitung Reaksi Tumpuan: Gunakan persamaan kesetimbangan statika. Jumlah semua gaya vertikal harus nol (ΣFy = 0), dan jumlah momen di sekitar suatu titik (misalnya titik A) harus nol (ΣM_A = 0). Dari dua persamaan ini, nilai reaksi vertikal di tumpuan A (R_A) dan B (R_B) dapat dihitung.
• Buat Diagram Gaya Geser (DGS): Mulai dari ujung kiri, plot nilai gaya geser di sepanjang balok. Gaya geser berubah secara tiba-tiba pada setiap titik beban sebesar nilai beban tersebut. Area di bawah diagram gaya geser antara dua titik sama dengan perubahan momen lentur antara kedua titik tersebut.
• Buat Diagram Momen Lentur (DML): Hitung momen lentur pada titik-titik kritis (di tumpuan, di bawah setiap beban, dan di titik dimana gaya geser nol). Hubungkan titik-titik tersebut dengan kurva yang sesuai (linear untuk daerah tanpa beban, parabola untuk daerah dengan beban terdistribusi). Titik dimana diagram gaya geser memotong sumbu nol biasanya merupakan lokasi momen maksimum.

Pengaruh Material dan Bentuk Profil Besi

Kemampuan sebuah balok besi panjang 80 cm untuk menahan momen tidak hanya bergantung pada dimensi panjangnya, tetapi sangat ditentukan oleh sifat material dan bentuk penampangnya. Besi sebagai material memiliki karakteristik seperti modulus elastisitas (E), yang menunjukkan kekakuan material, dan tegangan luluh (σy), yang menunjukkan batas maksimum tegangan sebelum material berubah bentuk permanen. Besi dengan tegangan luluh tinggi jelas dapat menahan momen yang lebih besar sebelum mengalami deformasi plastis.

Bentuk profil penampang besi memainkan peran yang bahkan lebih krusial. Profil seperti I-beam atau H-beam didesain secara optimal karena materialnya didistribusikan menjauh dari sumbu netral, sehingga meningkatkan momen inersia penampang (I). Dengan rumus tegangan lentur σ = M.y/I, dimana y adalah jarak dari sumbu netral, semakin besar I maka tegangan yang dihasilkan oleh momen M akan semakin kecil. Sebaliknya, profil bulat pejal atau persegi padat kurang efisien karena lebih banyak material berada dekat sumbu netral.

Perhitungan momen dan gaya pada besi sepanjang 80 cm memerlukan presisi analitis untuk memahami efek torsi. Prinsip ketelitian yang sama juga berlaku dalam dunia biologi, misalnya saat menganalisis Perbandingan Genotip dan Fenotip F1 pada Persilangan Mangga Besar × Kecil , di mana data empiris harus diukur dengan cermat. Kembali ke fisika, ketepatan dalam mengidentifikasi titik tumpu dan besarnya gaya menjadi kunci utama, layaknya genotip sebagai penentu fenotip pada tanaman.

Distribusi Tegangan dan Garis Netral

Ketika balok besi menerima momen lentur, penampangnya akan mengalami deformasi. Serat-serat di satu sisi (sisi tarik) akan memanjang, sementara serat di sisi berlawanan (sisi tekan) akan memendek. Di antara kedua zona ini, terdapat sebuah lapisan yang panjangnya tidak berubah, yang disebut garis netral. Distribusi tegangan internal yang timbul berbentuk linear dari nol di garis netral, mencapai tarik maksimum di serat terjauh sisi tarik, dan tekan maksimum di serat terjauh sisi tekan.

Ilustrasi mentalnya seperti membengkokkan penghapus: permukaan luar yang melengkung akan meregang, permukaan dalam akan mengerut, dan ada bagian di tengah yang hampir tidak berubah panjang. Efisiensi suatu profil diukur dari kemampuannya menempatkan lebih banyak material di area serat terjauh, tempat tegangan maksimum terjadi, sambil menjaga bagian tengah (sekitar garis netral) relatif tipis.

Studi Kasus: Balok dengan Dua Beban Titik

Mari kita terapkan pengetahuan ini dalam sebuah studi kasus konkret. Sebuah balok besi hollow persegi panjang 80 cm ditumpu sederhana di kedua ujungnya (tumpuan A di kiri, tumpuan B di kanan). Balok menerima dua beban titik vertikal: P1 = 300 N pada jarak 20 cm dari A, dan P2 = 200 N pada jarak 60 cm dari A. Tujuan kita adalah menentukan reaksi tumpuan, menggambar diagram gaya geser dan momen lentur, serta menemukan momen maksimum.

Pertama, kita hitung reaksi tumpuan menggunakan kesetimbangan momen. Ambil ΣM_A = 0: (R_B
– 80)
-(300
– 20)
-(200
– 60) =
0. Hasilnya, R_B = (6000 + 12000) / 80 = 225 N. Selanjutnya, ΣFy = 0: R_A + R_B – 300 – 200 = 0, sehingga R_A = 500 – 225 = 275 N. Diagram gaya geser dimulai dari +275 N di A, turun tajam -300 N di x=20 cm menjadi -25 N, tetap konstan hingga x=60 cm, turun lagi -200 N menjadi -225 N, dan akhirnya naik tajam +225 N di tumpuan B kembali ke nol.

Dalam analisis teknik, menghitung momen dan gaya pada besi panjang 80 cm memerlukan presisi untuk memastikan struktur aman dan efisien. Prinsip akurasi serupa juga krusial dalam dunia akuntansi, misalnya saat mencatat Jurnal Penjualan Peralatan, Penyusutan, dan Nilai Sisa untuk menentukan nilai aset secara tepat. Kembali ke fisika, ketepatan perhitungan momen inersia dan titik tumpu pada besi tersebut menjadi fondasi desain yang andal, layaknya laporan keuangan yang solid.

Titik dimana gaya geser nol dapat dicari antara x=20 cm dan x=60 cm, namun dalam kasus ini gaya geser tetap negatif (-25 N), artinya tidak memotong nol di daerah tersebut. Momen maksimum akan terjadi di titik dengan gaya geser nol atau di titik beban. Kita hitung momen di titik-titik kritis: di A (0 Ncm), di bawah P1 (M = 275*20 = 5500 Ncm), di bawah P2 (M = 275*60 – 300*40 = 16500 – 12000 = 4500 Ncm), dan di B (0 Ncm).

Hasil analisis menunjukkan bahwa reaksi tumpuan adalah R_A = 275 N dan R_B = 225 N. Momen lentur maksimum terjadi tepat di bawah beban pertama (P1) dengan nilai 5500 Ncm. Tidak ada titik gaya geser nol di antara beban, sehingga diagram momen berbentuk garis lurus yang menurun antara titik-titik beban.

Panduan Praktis dan Kesalahan Umum

Berdasarkan perhitungan momen dan gaya, pemilihan besi untuk aplikasi seperti rak atau kanopi harus mempertimbangkan faktor keamanan (safety factor) yang cukup, biasanya antara 1.5 hingga 3 untuk struktur statis. Artinya, besi yang dipilih harus memiliki kapasitas momen ultimate setidaknya 2 kali lipat dari momen maksimum yang dihitung. Selalu prioritaskan penggunaan profil yang efisien seperti hollow kotak atau I-beam untuk bentang 80 cm jika bebannya signifikan, daripada besi siku atau strip yang lebih rentan terhadap tekuk lateral.

Perhitungan momen dan gaya pada besi sepanjang 80 cm memerlukan presisi analitis yang ketat, mirip dengan ketelitian yang dibutuhkan dalam menyusun Memo Permintaan Laporan Produksi Sepatu Mei 2007 untuk Rapat Direksi Juni 2007. Keduanya mengedepankan data akurat sebagai fondasi pengambilan keputusan strategis. Dalam konteks teknik, ketepatan ini menentukan stabilitas struktur, sebagaimana laporan produksi menentukan arah kebijakan perusahaan.

Beberapa kesalahan umum yang sering terjadi antara lain mengabaikan berat sendiri balok, terutama untuk besi profil berat; mengasumsikan tumpuan sebagai jepit sempurna padahal dalam prakteknya mungkin hanya sekadar ditopang; serta lupa mempertimbangkan efek kombinasi dari lentur dan geser. Selain itu, penggunaan rumus tanpa memahami asumsi dasarnya, seperti mengaplikasikan rumus balok sederhana untuk kasus kantilever, adalah sumber kegagalan yang sering terjadi.

Rumus Kunci Referensi Cepat, Menghitung Momen dan Gaya pada Besi Panjang 80 cm

Tabel berikut merangkum rumus-rumus fundamental dan besaran yang telah dibahas, berfungsi sebagai referensi cepat untuk analisis balok besi.

Ringkasan Penutup: Menghitung Momen Dan Gaya Pada Besi Panjang 80 cm

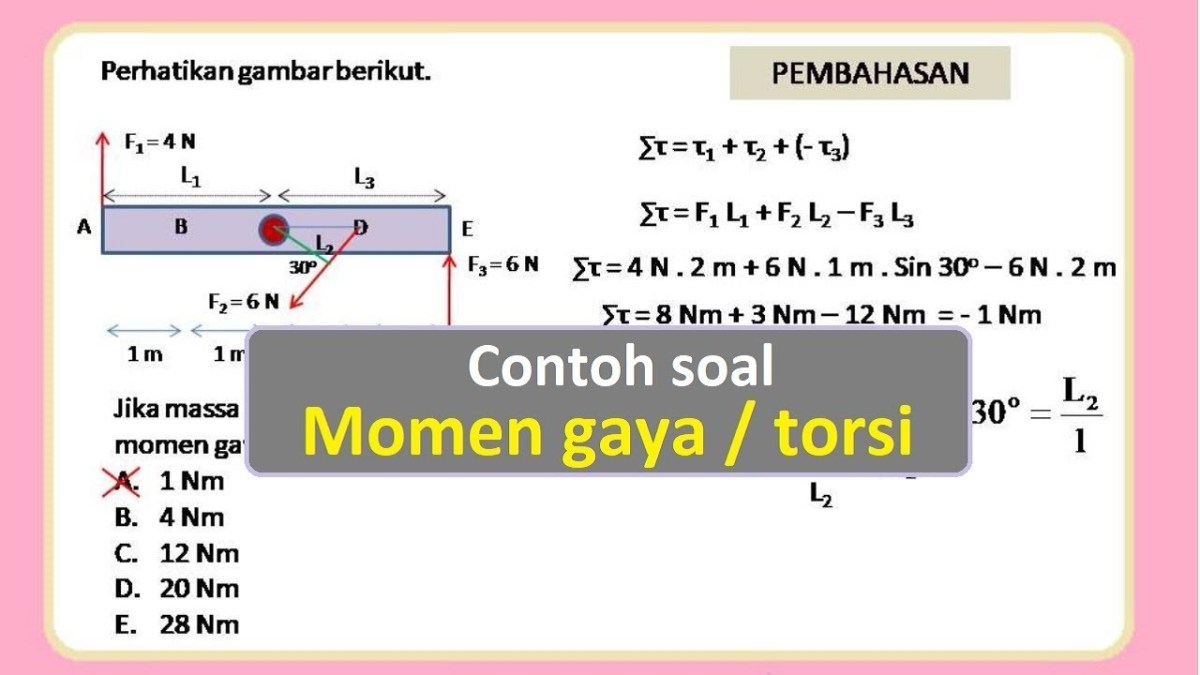

Source: kibrispdr.org

Dengan demikian, menguasai perhitungan momen dan gaya pada besi 80 cm adalah investasi pengetahuan yang sangat berharga. Proses ini bukan akhir, melainkan awal dari desain yang bertanggung jawab. Selalu ingat untuk menyertakan faktor keamanan yang memadai, mempertimbangkan sifat material aktual, dan memverifikasi asumsi tumpuan. Penerapan yang cermat dari prinsip-prinsip mekanika ini akan menghasilkan struktur yang tidak hanya kuat, tetapi juga optimal dalam penggunaan material, menjembatani kesenjangan antara teori di atas kertas dan keandalan dalam aplikasi nyata.

FAQ Umum

Apakah perhitungan ini masih berlaku jika besinya bengkok atau tidak lurus sempurna?

Tidak. Perhitungan standar mengasumsikan balok lurus sempurna. Bengkokan atau kelurusan yang tidak ideal akan mengubah titik kerja gaya dan momen secara signifikan, sehingga memerlukan analisis yang lebih kompleks dan biasanya mengurangi kapasitas beban.

Bagaimana jika beban yang diberikan bersifat dinamis, seperti beban berulang atau kejut?

Perhitungan dasar biasanya untuk beban statis. Beban dinamis memerlukan pertimbangan faktor kelelahan (fatigue) material. Kekuatan besi terhadap beban berulang jauh lebih rendah, sehingga diperlukan faktor keamanan yang lebih besar dan analisis khusus.

Apakah panjang 80 cm termasuk ukuran yang kritis untuk besi?

Panjang 80 cm adalah contoh yang umum untuk aplikasi praktis seperti rak, penyangga, atau kanopi. “Kritis” atau tidaknya tergantung pada besarnya beban, jenis tumpuan, dan profil besi. Pada panjang ini, efek lentur sudah sangat signifikan dan tidak boleh diabaikan.

Dapatkah software simulasi menggantikan perhitungan manual seperti ini?

Software simulasi sangat membantu untuk analisis kompleks, namun pemahaman perhitungan manual tetap penting. Pengetahuan dasar ini digunakan untuk memverifikasi hasil software, memahami asumsi model, dan melakukan pengecekan cepat di lapangan.
