Perhitungan medan magnet pada ion dalam spektrometer massa bukan sekadar rumus fisika yang rumit, melainkan jantung dari teknologi analitis yang mampu mengungkap rahasia molekul hingga level paling dasar. Bayangkan sebuah alat yang bisa memisahkan atom dan molekul berdasarkan beratnya, layaknya penyortir canggih di dunia nano. Kunci dari keajaiban ini terletak pada interaksi antara ion yang melesat dengan medan magnet yang kuat, sebuah tarian gaya yang terukur dengan presisi tinggi.
Dalam instrumen spektrometer massa, khususnya tipe sektor magnetik, ion-ion yang dipercepat akan dibelokkan lintasannya oleh medan magnet. Besarnya belokan inilah yang bergantung pada perbandingan massa terhadap muatan ion (m/z). Dengan memahami dan menghitung hubungan ini secara tepat, para ilmuwan dan analis tidak hanya bisa mengidentifikasi senyawa yang tidak diketahui, tetapi juga mengukur kelimpahan isotop, mengurai struktur protein kompleks, hingga melacak polutan di lingkungan dengan akurasi yang luar biasa.
Pendahuluan Spektrometer Massa dan Prinsip Dasar
Bayangkan sebuah alat yang bisa memilah-milah atom atau molekul berdasarkan beratnya, seperti ayakan yang sangat canggih. Itulah spektrometer massa, instrumen analitis yang menjadi tulang punggung dalam dunia kimia, biologi molekuler, hingga forensik. Inti kerjanya adalah mengubah sampel menjadi ion-ion bermuatan, kemudian memisahkannya dalam ruang hampa berdasarkan perbandingan massa terhadap muatannya (m/z). Hasil akhirnya adalah spektrum massa, sebuah grafik yang menjadi sidik jari unik suatu senyawa.
Dalam banyak desain spektrometer, medan magnet memainkan peran sentral sebagai alat pemisah yang elegan. Setelah diakselerasi oleh beda potensial listrik, ion-ion yang bergerak cepat dilewatkan ke dalam daerah bermedan magnet. Medan magnet ini tidak mempercepat atau memperlambat ion, melainkan membelokkan lintasannya menjadi lengkungan melingkar. Besarnya belokan inilah yang bergantung pada m/z ion. Ion dengan m/z kecil akan dibelokkan lebih tajam, sementara ion dengan m/z besar lintasannya lebih landai, sehingga mereka terpisah dan mencapai detektor di posisi yang berbeda.
Perbandingan Jenis Spektrometer Massa
Tidak semua spektrometer massa menggunakan magnet dengan cara yang sama. Beberapa jenis justru mengandalkan prinsip lain untuk pemisahan. Tabel berikut membandingkan beberapa jenis umum berdasarkan metode pemisahan dan peran medan magnet.
| Jenis Spektrometer | Metode Pemisahan Ion | Penggunaan Medan Magnet | Karakteristik Utama |
|---|---|---|---|
| Sektor Magnetik | Defleksi lintasan oleh medan magnet statis. | Inti dari pemisahan. Medan magnet konstan membelokkan ion berdasarkan momentum. | Resolusi dan akurasi massa sangat tinggi, namun ukuran besar dan kecepatan analisis relatif lambat. |
| Time-of-Flight (ToF) | Pengukuran waktu tempuh ion dalam tabung hampa. | Biasanya tidak digunakan untuk pemisahan, kadang untuk fokus atau reflektor. | Kecepatan analisis sangat tinggi, jangkauan massa tak terbatas, resolusi menengah hingga tinggi. |
| Quadrupole | Penyaringan ion menggunakan medan listrik dan radiofrekuensi (RF) yang berubah-ubah. | Tidak menggunakan medan magnet statis. Pemisahan murni dengan medan listrik dinamis. | Kompak, cepat, dan tangguh. Sering digunakan sebagai analyzer pada GC-MS atau LC-MS untuk analisis rutin. |
| Orbitrap | Ion berosilasi dalam sumur potensial elektrostatik; frekuensi osilasi diukur. | Tidak menggunakan medan magnet statis. | Resolusi sangat tinggi, akurasi massa tinggi, dan desain relatif kompak. |
Teori Dasar Gaya Magnet pada Partikel Bermuatan
Fenomena pembelokan ion dalam spektrometer massa sektor magnetik sepenuhnya diatur oleh hukum fisika klasik, tepatnya oleh gaya Lorentz. Gaya ini adalah gaya yang dialami oleh partikel bermuatan ketika bergerak dalam medan magnet. Arah gaya ini selalu tegak lurus terhadap arah gerak partikel dan arah medan magnet, yang menjelaskan mengapa lintasan ion berubah menjadi melingkar, bukan spiral atau lurus.
Dalam spektrometer massa, perhitungan medan magnet yang tepat menentukan lintasan ion, analog dengan bagaimana strategi yang terstruktur mempermudah penguasaan keterampilan baru. Untuk menguasai teori kompleks ini, kemampuan memahami literatur berbahasa asing menjadi krusial, dan kamu bisa mulai dengan Cara cepat belajar bahasa Inggris sebagai fondasi. Dengan demikian, pemahaman konsep fisika seperti gaya Lorentz pada ion pun akan menjadi lebih lancar dan mendalam.
Besarnya gaya Lorentz diberikan oleh rumus F = qvB, di mana q adalah muatan ion, v adalah kecepatannya, dan B adalah kuat medan magnet. Karena gaya ini bertindak sebagai gaya sentripetal (F = mv²/r) yang menjaga ion dalam lintasan melingkar berjari-jari r, kita dapat menyamakan kedua persamaan tersebut. Dari penyamaan ini, diperoleh hubungan fundamental dalam spektrometri massa: jari-jari belokan (r) sebanding dengan momentum ion (mv) dan berbanding terbalik dengan muatan dan kekuatan medan.
Perhitungan medan magnet pada ion dalam spektrometer massa memerlukan presisi mutlak, di mana setiap variabel harus dianalisis dengan cermat untuk menentukan rasio massa terhadap muatan. Prinsip ketelitian ini juga relevan dalam memahami strategi pemasaran, seperti saat kita mengkaji Makna Diskon 50% + 10% dengan Angka 10% Lebih Kecil yang membutuhkan pemahaman mendalam terhadap setiap komponen potongan harga. Dengan demikian, baik dalam fisika maupun ekonomi, ketepatan interpretasi data menjadi kunci utama untuk mendapatkan hasil yang akurat dan bebas dari kesalahan.
mv²/r = qvB → r = (mv) / (qB)
Persamaan sederhana itu mengandung kekuatan penuh alat ini. Ia menunjukkan bahwa untuk medan magnet (B) dan kecepatan awal (v) yang tetap, jari-jari lintasan ion bergantung secara linier pada momennya (massa kali kecepatan). Dalam praktiknya, karena kecepatan ion ditentukan oleh tegangan akselerasi (V) melalui hubungan qV = ½mv², persamaan dapat ditulis ulang untuk menghubungkan m/z secara langsung dengan parameter instrumen: m/z = (B² r² e) / (2V), dengan e adalah muatan elementer.
Inilah persamaan kerja yang sebenarnya.
Contoh Perhitungan Numerik Radius Lintasan
Mari kita terapkan persamaan tersebut dalam sebuah contoh konkret. Misalkan sebuah ion natrium (Na+) dengan massa 3.8 x 10⁻²⁶ kg (sekitar 23 satuan massa atom) dipercepat oleh tegangan 1000 Volt. Muatannya adalah +1.6 x 10⁻¹⁹ Coulomb. Pertama, kita hitung kecepatannya dari energi kinetik: ½mv² = qV. Hasil perhitungan menunjukkan kecepatan ion sekitar 9.2 x 10⁴ m/s.
Selanjutnya, jika ion ini dimasukkan ke dalam medan magnet 0.1 Tesla, kita dapat menghitung jari-jari belokannya menggunakan r = mv/(qB).
- Massa (m) = 3.8e-26 kg
- Kecepatan (v) = 9.2e4 m/s
- Muatan (q) = 1.6e-19 C
- Medan Magnet (B) = 0.1 T
Dengan memasukkan angka-angka tersebut, diperoleh radius lintasan r ≈ 0.22 meter atau 22 sentimeter. Artinya, dalam kondisi ini, ion Na+ akan bergerak dalam setengah lingkaran dengan radius sekitar 22 cm sebelum menumbuk detektor. Perubahan kecil pada m/z akan mengubah nilai r ini secara signifikan, yang menjadi dasar pemisahan.
Prosedur Perhitungan Medan Magnet untuk Pemisahan Ion
Dalam mendesain atau mengoperasikan spektrometer sektor magnetik, salah satu tugas kritis adalah menentukan kuat medan magnet yang tepat untuk memisahkan dua ion target dengan perbandingan m/z yang berbeda, atau untuk memastikan ion dengan m/z tertentu mencapai detektor. Perhitungan ini bersifat sistematis dan memerlukan data awal yang spesifik.
Prosedur berikut menguraikan langkah-langkah untuk menghitung medan magnet (B) yang diperlukan agar ion dengan m/z tertentu menempuh lintasan dengan radius tetap (r) dalam spektrometer, setelah diakselerasi oleh tegangan (V).
- Kumpulkan Data Parameter: Tentukan nilai perbandingan massa-terhadap-muatan (m/z) dari ion yang ingin difokuskan. Tentukan juga radius kelengkungan dari jalur ion dalam spektrometer (r), yang merupakan parameter desain instrumen, dan tegangan akselerasi (V) yang akan digunakan.
- Gunakan Persamaan Dasar: Rumus kunci yang menghubungkan semua variabel adalah turunan dari prinsip kekekalan energi dan gaya Lorentz: m/z = (B² r² e) / (2V), dengan e adalah muatan elementer (1.602 x 10⁻¹⁹ C).
- Atur Ulang dan Hitung: Untuk mencari B, persamaan diatur ulang menjadi B = (1/r)
– √( 2V
– (m/z) / e ) . Pastikan semua satuan dalam sistem SI (kg, meter, Coulomb, Volt, Tesla). - Substitusi dan Evaluasi: Masukkan nilai m/z (dalam kg/C, konversi dari satuan Dalton dan muatan elementer), r (meter), dan V (Volt) ke dalam rumus. Lakukan perhitungan untuk mendapatkan B dalam Tesla.
- Verifikasi dan Iterasi: Periksa apakah nilai B yang dihasilkan realistis secara teknis (biasanya antara 0.1 hingga 1.5 Tesla untuk instrumen laboratorium). Jika perlu, nilai V atau r dapat disesuaikan untuk mendapatkan nilai B yang lebih praktis.
Secara visual, dalam spektrometer sektor magnetik berbentuk setengah lingkaran, bayangkan dua ion yang berbeda m/z—misalnya 28 dan 29—dilepaskan dari sumber yang sama dengan energi kinetik yang sebanding. Ion dengan m/z 28, yang lebih ringan, akan dibelokkan lebih kuat oleh medan magnet yang sama, sehingga radius lintasannya lebih kecil. Ion ini akan menumbuk detektor di posisi yang lebih dekat dengan pintu masuk medan magnet.
Sementara itu, ion dengan m/z 29, dengan momentum yang sedikit lebih besar, akan membelok lebih landai, radiusnya lebih besar, dan akan mengenai detektor beberapa milimeter atau sentimeter di sebelahnya. Pemisahan fisik inilah yang kemudian direkam sebagai dua puncak terpisah dalam spektrum massa.
Faktor yang Mempengaruhi Akurasi Perhitungan dan Hasil Pengukuran
Meskipun persamaan fisika yang mendasarinya tampak sederhana dan elegan, dalam praktiknya, hasil pengukuran spektrometer massa selalu mengandung ketidakpastian. Perhitungan teoretis medan magnet atau posisi ion mengasumsikan kondisi ideal yang sulit dicapai sempurna di dunia nyata. Beberapa faktor praktis dapat menyimpangkan hasil dari prediksi teori.
Faktor utama adalah kehomogenan medan magnet. Perhitungan mengasumsikan B seragam di seluruh wilayah lintasan ion. Jika terdapat variasi, ion akan mengalami gaya yang tidak konsisten, menyebabkan pelebaran atau distorsi pada puncak spektrum. Selain itu, distribusi kecepatan ion juga kritis. Asumsi bahwa semua ion dengan m/z sama memiliki energi kinetik identik (qV) tidak selalu benar karena proses ionisasi dapat menghasilkan ion dengan energi internal atau distribusi kecepatan awal yang sedikit berbeda.
Variasi kecil dalam V, fluktuasi tegangan akselerasi, juga langsung mempengaruhi kecepatan ion dan akhirnya radius belokannya.
Prinsip perhitungan medan magnet pada ion dalam spektrometer massa, yang menentukan lintasan partikel bermuatan, ternyata memiliki filosofi analitis yang serupa dengan pendekatan statistik dalam kehidupan sehari-hari. Seperti halnya mengestimasi suatu populasi dari sampel tertentu, teknik serupa diterapkan ketika Menentukan Jumlah Penduduk Kelurahan dari 200 Pedagang , di mana data terbatas dianalisis untuk memperkirakan keseluruhan. Kembali ke spektrometer, presisi perhitungan medan magnet inilah yang akhirnya memungkinkan identifikasi massa ion dengan akurasi tinggi, membedakan satu unsur dari unsur lainnya.
Sumber Ketidakpastian dalam Perhitungan Medan Magnet, Perhitungan medan magnet pada ion dalam spektrometer massa
Berbagai faktor teknis dan eksperimental dapat memperkenalkan kesalahan yang mengurangi akurasi hubungan antara medan magnet yang dihitung dan hasil pengukuran aktual. Tabel berikut merinci beberapa sumber ketidakpastian umum.
| Sumber Ketidakpastian | Deskripsi Dampak | Efek pada Perhitungan B | Upaya Mitigasi Umum |
|---|---|---|---|
| Fluktuasi Tegangan Akselerasi (V) | Ketidakstabilan catu daya menyebabkan variasi energi kinetik ion. | Menyebabkan ketidakpastian langsung pada nilai B yang dihitung, karena B ∝ √V. Fluktuasi 1% pada V menyebabkan ~0.5% kesalahan pada B. | Menggunakan catu daya berpresisi tinggi dengan stabilisasi dan regulasi ketat. |
| Ketidakhomogenan Medan Magnet (B) | Kekuatan medan magnet tidak seragam di seluruh volume. | Menghasilkan pelebaran puncak spektrum; ion dengan m/z sama mencapai detektor pada rentang posisi, mengurangi resolusi. | Desain magnet yang cermat, penggunaan shimming coils, dan kalibrasi dengan standar diketahui. |
| Deviasi Vakum | Tekanan dalam ruang analisis tidak cukup tinggi, menyebabkan tumbukan ion dengan molekul gas sisa. | Tumbukan mengubah momentum dan energi ion, menyimpangkan lintasan dari perhitungan teoretis dan mengurangi intensitas sinyal. | Mempertahankan vakum tinggi (10⁻⁵ hingga 10⁻⁷ mbar) dengan sistem pompa yang memadai. |
| Divergensi Berkas Ion | Ion tidak bergerak secara paralel sempurna saat memasuki medan magnet. | Menyebabkan aberasi geometris, di mana ion dengan m/z sama masuk dengan sudut berbeda dan dibelokkan sedikit berbeda, melebarkan puncak. | Menggunakan slit (celah) untuk mengkolimasi berkas ion dan lensa elektrostatik untuk fokus. |
Resolusi instrumen, yaitu kemampuannya untuk membedakan dua puncak dengan m/z yang sangat berdekatan, sangat dipengaruhi oleh faktor-faktor di atas. Resolusi tinggi memerlukan medan yang sangat homogen, tegangan yang sangat stabil, vakum yang sangat baik, dan berkas ion yang sangat terkolimasi. Tanpa ini, perhitungan yang paling akurat pun hanya akan menghasilkan prediksi untuk puncak yang lebar dan tumpang tindih.
Aplikasi dan Studi Kasus Perhitungan dalam Analisis: Perhitungan Medan Magnet Pada Ion Dalam Spektrometer Massa
Konsep perhitungan medan magnet dalam spektrometer massa bukan hanya teori di atas kertas, tetapi menjadi jantung interpretasi data dalam aplikasi ilmiah yang kompleks. Salah satu contohnya adalah dalam bidang proteomik, khususnya untuk penentuan massa eksak dan identifikasi modifikasi post-translational pada protein. Dengan mengetahui m/z dari suatu peptida hasil digesti dan memahami bagaimana medan magnet dipilih untuk memisahkannya, peneliti dapat menyimpulkan urutan asam aminonya.
Mari kita analisis sebuah spektrum massa hipotetis yang dihasilkan dari senyawa organik sederhana, metanol (CH₃OH). Setelah ionisasi, beberapa fragmen ion karakteristik akan terbentuk. Spektrum menunjukkan puncak utama pada m/z 31 (ion [CH₂OH⁺]), m/z 29 ([CHO⁺]), m/z 15 ([CH₃⁺]), dan puncak molekuler kecil pada m/z 32 ([CH₃OH⁺]). Seorang analis yang memahami prinsip pembelokan magnet akan tahu bahwa puncak pada m/z 31 dan 32, yang hanya berbeda 1 satuan massa, memerlukan spektrometer dengan resolusi yang cukup dan setting medan magnet yang tepat untuk dapat dipisahkan dengan jelas.
Jika kedua puncak itu terpisah sempurna, itu mengindikasikan kinerja instrumen yang baik dan perhitungan/pengaturan medan yang presisi.
“Dalam spektrometer massa sektor magnetik, lintasan ion ditentukan oleh hukum kekekalan energi (qV = ½mv²) dan hukum gaya Lorentz (F = qvB). Penyatuan kedua prinsip ini menghasilkan persamaan sentral m/z = B²r²e/(2V), yang menjadi dasar kuantitatif untuk semua pemisahan dan pengukuran massa dalam instrumen ini.”
Dalam aplikasi isotop geokimia, perhitungan ini menjadi sangat krusial. Misalnya, untuk menganalisis rasio isotop Karbon-13 terhadap Karbon-12 dalam suatu sampel lingkungan, spektrometer massa harus dapat memisahkan ion CO₂⁺ yang berasal dari ¹²C dan ¹³C, yang memiliki m/z 44 dan 45. Perbedaan yang sangat kecil ini menuntut medan magnet yang sangat stabil dan homogen. Kalibrasi instrumen dengan standar yang diketahui, yang pada dasarnya adalah penerapan praktis dari persamaan perhitungan medan untuk m/z tertentu, memungkinkan pengukuran perbedaan rasio isotop yang sangat halus, hingga bagian per ribu atau bahkan per juta, memberikan informasi berharga tentang siklus karbon atau asal-usul suatu material.
Penutupan

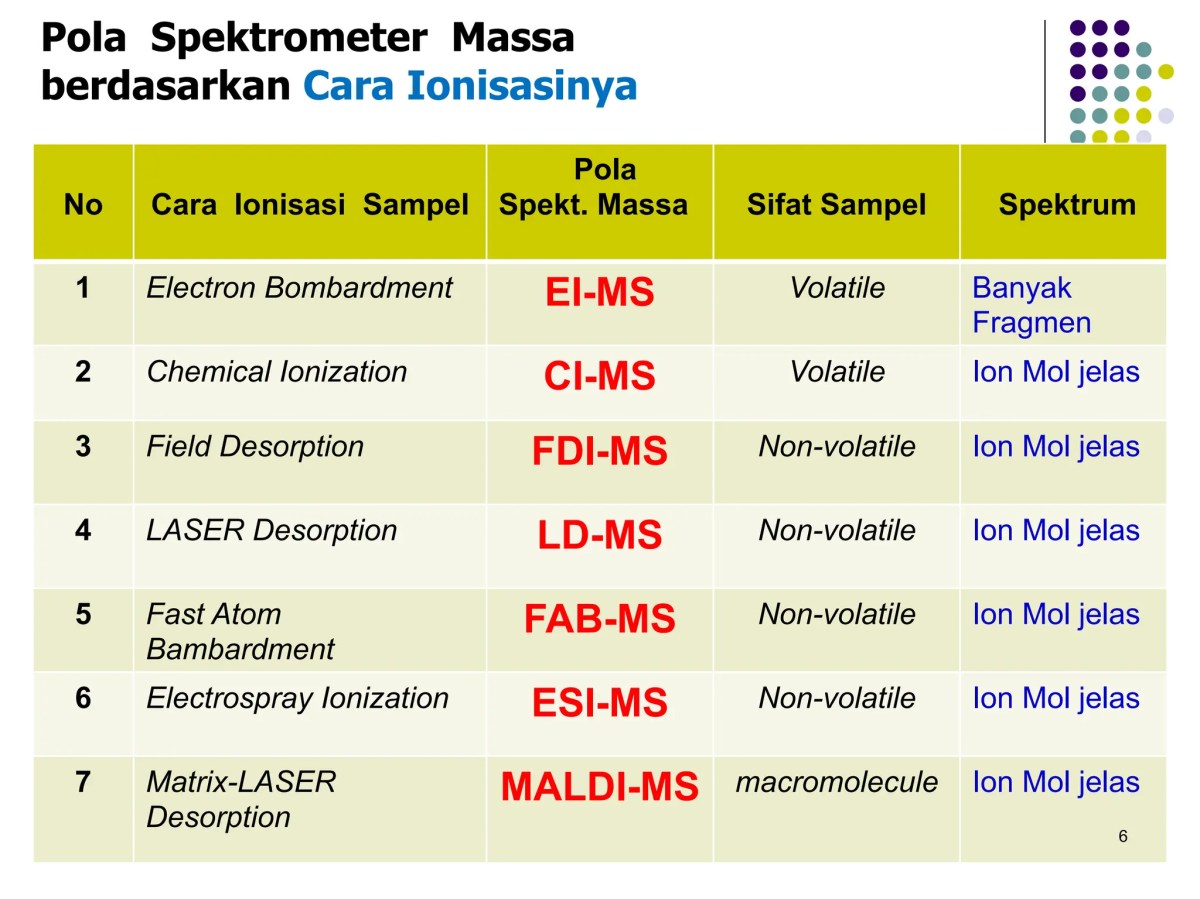

Source: slidesharecdn.com
Dengan demikian, menguasai prinsip perhitungan medan magnet dalam spektrometri massa berarti memegang kunci untuk membuka wawasan yang lebih dalam tentang komposisi materi di sekitar kita. Dari laboratorium forensik yang mengungkap bukti kejahatan hingga fasilitas riset yang mendesain obat baru, presisi dari perhitungan ini menjadi fondasi yang tak tergantikan. Pada akhirnya, setiap kurva lintasan ion yang berhasil dipetakan adalah sebuah cerita tentang unsur, molekul, dan interaksi yang membentuk realitas itu sendiri, membuktikan bahwa hukum fisika klasik tetap menjadi pilar dalam eksplorasi sains modern.
Ringkasan FAQ
Apakah semua jenis spektrometer massa menggunakan magnet untuk memisahkan ion?
Tidak. Meski spektrometer sektor magnetik mengandalkan magnet, jenis lain seperti Time-of-Flight (TOF) menggunakan perbedaan waktu tempuh, dan spektrometer quadrupole menggunakan medan listrik RF untuk menyaring ion.
Bagaimana jika ion memiliki energi (kecepatan) yang tidak seragam, apa pengaruhnya pada perhitungan?
Distribusi kecepatan ion yang tidak seragam akan menyebabkan pelebaran puncak sinyal di detektor, mengurangi resolusi dan akurasi identifikasi m/z. Perhitungan teoretis mengasumsikan energi ion seragam, sehingga dalam praktiknya diperlukan sistem akselerasi dan sumber ion yang sangat stabil.
Bisakah spektrometer massa membedakan ion dengan massa yang sama tetapi struktur berbeda (isomer)?
Secara umum, spektrometer massa biasa yang hanya mengandalkan pemisahan berdasarkan m/z tidak dapat membedakan isomer. Untuk itu, diperlukan teknik tandem MS atau kombinasi dengan metode pemisahan lain seperti kromatografi untuk menganalisis perbedaan struktur.
Mengapa ruang analisis dalam spektrometer massa harus dalam kondisi vakum tinggi?
Vakum tinggi diperlukan agar ion tidak bertumbukan dengan molekul udara selama perjalanannya dari sumber ion ke detektor. Tumbukan tersebut dapat mengubah lintasan ion, menyebabkan hilangnya sinyal, dan mengacaukan perhitungan serta pengukuran m/z yang presisi.
