Tentukan besar sudut gambar bukan sekadar tugas sekolah, tapi keterampilan praktis yang membuka cara pandang baru terhadap dunia di sekitar kita. Bayangkan, dari kemiringan atap rumah yang nyaman hingga desain logo yang memikat, semuanya berhubungan dengan sudut. Mari kita telusuri bersama bagaimana memahami bahasa geometri yang tersembunyi dalam setiap garis dan bentuk, menjadikan proses mengukur sudut sebuah petualangan yang seru dan mencerahkan.
Pada dasarnya, menentukan besar sudut adalah tindakan mengukur ruang antara dua garis yang bertemu, dinyatakan dalam satuan derajat. Mulai dari sudut lancip yang tajam seperti ujung pisau, sudut siku-siku yang kokoh seperti siku-siku buku, hingga sudut tumpul yang lebih terbuka, setiap jenis memiliki karakter dan kisaran ukurannya sendiri. Pemahaman ini menjadi fondasi untuk menganalisis segala bentuk, mulai dari bangun datar sederhana hingga gambar teknik yang rumit.
Nah, kalau lagi belajar menentukan besar sudut gambar, kita butuh alat yang tepat, seperti buku gambar! Tapi, tahu nggak sih, berapa banyak buku gambar tersedia dibanding buku tulis di pasaran? Coba intip analisis menarik soal Hitung Perbandingan Buku Gambar dan Buku Tulis di Toko Aron. Dengan memahami perbandingan ini, kita jadi lebih paham konteks penggunaan alat untuk berlatih, yang akhirnya membantu kita lebih fokus dan terampil dalam menentukan besar sudut pada gambar dengan presisi.
Memahami Konsep Dasar Sudut dalam Gambar
Bayangkan Anda sedang melihat sambungan dua garis di ujung kertas, atau pertemuan dua sisi meja. Titik temu itulah yang menjadi awal cerita tentang sudut. Dalam dunia gambar geometri dua dimensi, besar sudut adalah besaran rotasi yang dibutuhkan untuk memutar satu garis (sisi) dari posisi awal hingga berimpit dengan garis lainnya, dengan titik pertemuan (vertex) sebagai pusat putaran. Besaran ini diukur dalam satuan derajat (°), dan memahami konsep ini adalah kunci untuk membaca, menganalisis, dan menciptakan gambar yang akurat, mulai dari sketsa sederhana hingga desain arsitektur yang rumit.
Secara umum, sudut diklasifikasikan berdasarkan besarannya. Jenis-jenis utama ini membentuk bahasa universal dalam geometri. Mulai dari sudut lancip yang tajam dan gesit, sudut siku-siku yang menjadi standar ketegakan, sudut tumpul yang lebih lebar dan terbuka, hingga sudut lurus yang seperti garis lurus yang terbelah. Masing-masing memiliki rentang dan karakter yang unik.
Jenis-Jenis Sudut Utama dan Karakteristiknya
Untuk memudahkan pemahaman, mari kita lihat perbandingan mendetail dari keempat jenis sudut utama dalam tabel berikut. Tabel ini dirancang responsif agar mudah dibaca di berbagai perangkat.
| Jenis Sudut | Definisi | Rentang Besaran (Derajat) | Contoh Visual Deskriptif |
|---|---|---|---|
| Lancip | Sudut yang lebih kecil dari sudut siku-siku. Memberikan kesan tajam dan runcing. | 0° < x < 90° | Ujung sebuah potongan pizza, bagian tajam dari gunting yang sedang terbuka sedikit, atau huruf “A” kapital pada ujungnya. |
| Siku-Siku | Sudut yang besarnya tepat seperempat putaran penuh. Sisi-sisinya saling tegak lurus. | 90° | Pertemuan antara dinding dengan lantai di dalam ruangan, sudut kertas HVS atau buku, serta simbol “L” pada penggaris siku. |
| Tumpul | Sudut yang lebih besar dari sudut siku-siku tetapi lebih kecil dari sudut lurus. Memberikan kesan terbuka dan lebar. | 90° < x < 180° | Sudut atap rumah pelana yang landai, posisi jarum jam pada pukul 04.10 (antara angka 4 dan 2), atau sayap burung yang sedang meluncur turun. |
| Lurus | Sudut yang besarnya setengah putaran penuh. Kedua sisinya membentuk sebuah garis lurus. | 180° | Sebuah garis lurus yang dipotong di tengahnya, posisi jarum jam tepat pukul 06.00, atau sebuah jalan lurus yang terlihat dari atas. |
Dengan mengenali karakteristik ini, kita dapat mulai “membaca” sudut di sekitar kita. Lihatlah rak buku; sudut antara rak dan penyangganya kemungkinan adalah sudut siku-siku. Perhatikan atap rumah tradisional; kemiringannya sering membentuk sudut tumpul. Latihan sederhana ini mengasah intuisi geometris yang sangat berguna ketika berhadapan dengan gambar.
Alat dan Metode Pengukuran Sudut
Setelah memahami jenis-jenis sudut, langkah selanjutnya adalah mengukur besarnya secara tepat. Pengukuran yang akurat adalah jantung dari analisis gambar teknis, desain, dan konstruksi. Kesalahan sekecil satu derajat pun bisa berdampak besar pada hasil akhir sebuah bangunan atau produk. Oleh karena itu, memilih alat dan metode yang tepat serta memahami prosedurnya adalah keterampilan wajib.
Dari alat konvensional seperti busur derajat hingga software komputer canggih, setiap opsi memiliki tempat dan keunggulannya masing-masing. Busur derajat fisik mengajarkan konsep dasar dengan sangat baik, sementara alat digital menawarkan presisi dan efisiensi yang tinggi untuk pekerjaan yang lebih kompleks.
Menggunakan Busur Derajat pada Gambar
Busur derajat, baik yang setengah lingkaran (180°) maupun lingkaran penuh (360°), adalah alat paling fundamental. Cara penggunaannya sederhana namun memerlukan ketelitian. Pertama, tempatkan titik tengah (titik origin) busur tepat pada titik sudut (vertex) gambar. Selanjutnya, sejajarkan garis dasar (garis 0°) busur dengan salah satu sisi sudut. Terakhir, baca angka pada skala busur yang dilalui oleh sisi sudut yang kedua.
Perhatikan skala dalam dan luar; pilih skala yang dimulai dari 0° pada sisi yang telah Anda sejajarkan tadi.
Perbandingan Alat Ukur Sudut
Pemilihan alat bergantung pada konteks dan kebutuhan. Berikut adalah perbandingan singkat untuk memberikan gambaran yang jelas.
- Busur Derajat Fisik: Kelebihannya adalah nyata, langsung, dan bagus untuk pembelajaran dasar. Kekurangannya adalah rentan terhadap kesalahan paralaks (kesalahan baca karena sudut pandang), ketelitian terbatas (biasanya hingga 1°), dan tidak praktis untuk gambar besar atau digital.
- Software Geometri (GeoGebra, AutoCAD): Kelebihannya adalah presisi sangat tinggi (hingga beberapa desimal), kemampuan untuk memanipulasi dan menghitung otomatis, serta integrasi dengan desain. Kekurangannya adalah memerlukan perangkat lunak dan keterampilan khusus, serta terbatas pada lingkungan digital.
- Aplikasi Digital di Smartphone: Kelebihannya adalah sangat portabel, sering menggunakan sensor gyro untuk mengukur sudut benda nyata, dan umumnya mudah digunakan. Kekurangannya adalah akurasi bergantung pada kualitas sensor dan kalibrasi perangkat, serta kurang ideal untuk mengukur sudut pada gambar datar di kertas.
Prosedur Pengukuran Sudut dengan Tools Digital
Berikut adalah langkah-langkah umum yang dapat diterapkan di berbagai software geometri atau aplikasi desain untuk mengukur sudut dari sebuah gambar yang diimpor atau dibuat langsung.
- Buka gambar target di dalam software atau buatlah gambar sudut yang ingin diukur menggunakan tool garis.
- Temukan dan pilih tool pengukur sudut (biasanya berikon busur derajat atau terletak di menu “Measure”).
- Klik secara berurutan pada tiga titik: pertama pada ujung salah satu sisi sudut, kemudian pada titik vertex, dan terakhir pada ujung sisi sudut yang lain.
- Software akan secara otomatis menampilkan besar sudut dalam derajat, biasanya di layar atau pada panel data. Hasil ini dapat disalin atau dicatat dengan presisi tinggi.
Faktor Penyebab Kesalahan Pengukuran
Menyadari sumber kesalahan adalah cara terbaik untuk menghindarinya. Beberapa faktor umum yang dapat merusak akurasi pengukuran sudut dari sebuah gambar antara lain: ketidaktepatan dalam menempatkan titik pusat busur pada vertex, ketidaksejajaran garis dasar busur dengan sisi sudut, kesalahan membaca skala karena paralaks, kualitas gambar yang buram atau garis yang tidak tegas, serta alat ukur yang sudah tidak akurat (misalnya, busur plastik yang melengkung).
Dalam pengukuran digital, kualitas resolusi gambar dan ketepatan klik pada titik-titik kunci juga menjadi faktor penentu.
Analisis Sudut pada Bangun Datar: Tentukan Besar Sudut Gambar
Sudut bukanlah entitas yang berdiri sendiri dalam sebuah gambar; mereka saling berhubungan dan membentuk karakter suatu bangun datar. Jumlah dan besar sudut dalam sebuah segitiga berbeda dengan segiempat, dan pola ini berlanjut untuk segibanyak lainnya. Memahami hubungan ini memungkinkan kita untuk menyimpulkan sifat gambar hanya dari informasi beberapa sudutnya, atau sebaliknya, merekonstruksi gambar yang hilang sebagian.
Analisis ini memiliki aplikasi yang sangat luas, dari memecahkan soal geometri di sekolah hingga menganalisis kestabilan struktur rangka atap. Prinsip-prinsip dasarnya sederhana namun sangat kuat.
Hubungan Sudut dan Jenis Bangun Datar
Setiap jenis bangun datar memiliki “aturan sudut” internalnya sendiri. Pada segitiga, jumlah ketiga sudut dalamnya selalu konstan. Pada segiempat, total sudut dalamnya berbeda, dan pada segibanyak beraturan, terdapat hubungan yang elegan antara jumlah sisi dan besar setiap sudutnya. Mengidentifikasi bangun datar dalam sebuah gambar kompleks seringkali dimulai dengan menganalisis pola sudutnya.
Total Sudut Dalam Segitiga dan Segiempat
Ini adalah dua rumus fundamental yang harus diingat. Untuk segitiga apa pun, baik itu lancip, siku-siku, atau tumpul, jumlah ketiga sudut dalamnya selalu 180°. Sebagai contoh, jika sebuah segitiga memiliki dua sudut yang sudah diketahui, misalnya 55° dan 65°, maka sudut ketiganya pasti 180°
-(55° + 65°) = 60°.
Jumlah Sudut Dalam Segitiga = 180°
Sementara itu, untuk segiempat apa pun (persegi, persegi panjang, jajar genjang, trapesium), jumlah keempat sudut dalamnya selalu 360°. Misalnya, pada sebuah jajar genjang yang diketahui tiga sudutnya adalah 70°, 110°, dan 70°, maka sudut keempat pasti 360°
-(70°+110°+70°) = 110°.
Jumlah Sudut Dalam Segiempat = 360°

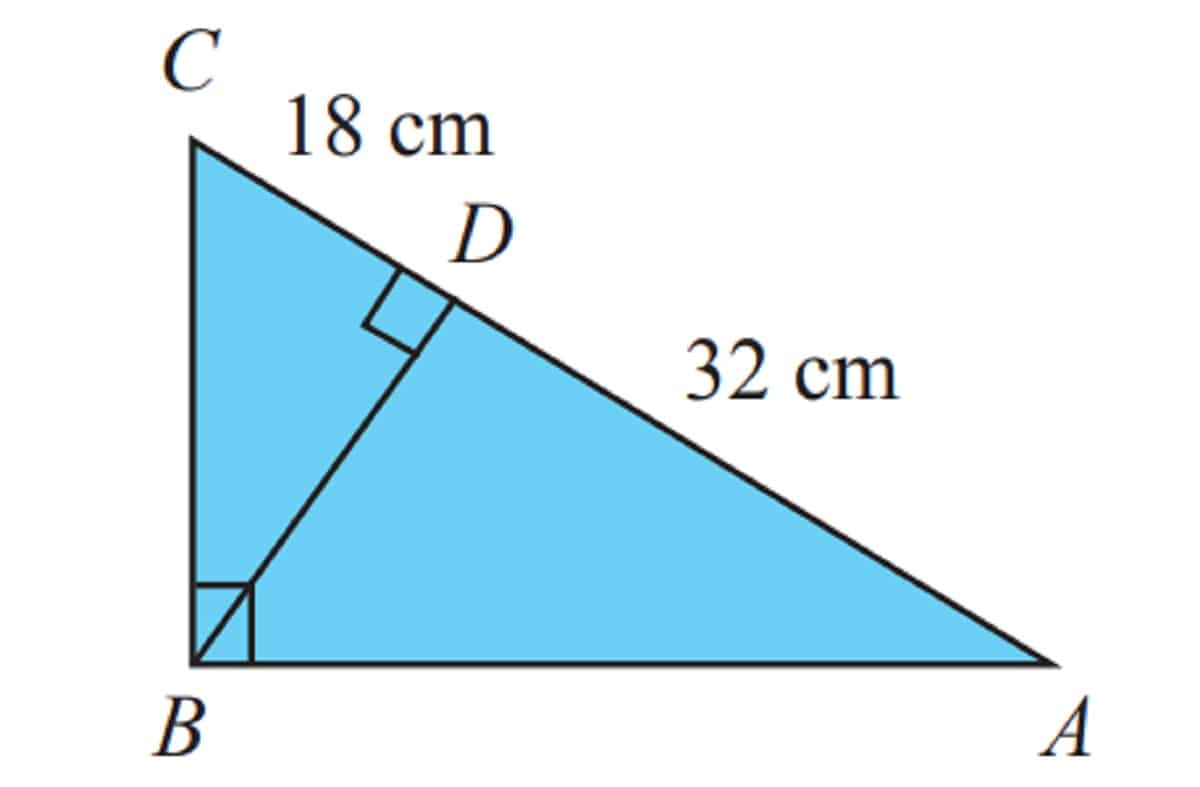

Sifat Sudut pada Bangun Datar Beraturan
Source: peta-hd.com
Bangun datar beraturan, di mana semua sisi dan sudutnya sama, memiliki sifat sudut yang dapat dihitung dengan rumus yang pasti. Tabel berikut merinci sifat-sifat tersebut untuk beberapa bangun beraturan umum.
| Bangun Datar | Jumlah Sisi (n) | Besar Setiap Sudut Dalam | Jumlah Total Sudut Dalam |
|---|---|---|---|
| Segitiga Sama Sisi | 3 | 60° | 180° |
| Persegi | 4 | 90° | 360° |
| Segilima Beraturan | 5 | 108° | 540° |
| Segienam Beraturan | 6 | 120° | 720° |
Rumus umum untuk menghitung besar satu sudut dalam segi-n beraturan adalah [(n-2) × 180°] / n.
Kasus Khusus Ketergantungan Sudut
Dalam gambar yang lebih kompleks, sering kali besar satu sudut secara langsung menentukan besar sudut lainnya. Dua konsep kunci di sini adalah sudut berpelurus dan sudut bertolak belakang. Sudut berpelurus adalah dua sudut yang jika digabungkan membentuk garis lurus (180°). Jika dalam gambar terlihat dua sudut yang bersebelahan membentuk garis lurus, maka jumlah keduanya pasti 180°. Sudut bertolak belakang terbentuk ketika dua garis berpotongan; sudut-sudut yang saling berseberangan (bertolak belakang) selalu sama besar.
Dengan memahami hubungan ini, kita bisa memecahkan teka-teki sudut dalam gambar yang tampak rumit hanya dengan sedikit informasi awal.
Penerapan Praktis Menentukan Sudut
Teori menjadi bermakna ketika diterapkan. Menentukan besar sudut dari gambar bukan sekadar latihan akademis, tetapi keterampilan praktis yang digunakan oleh arsitek, tukang kayu, desainer produk, dan bahkan seniman. Kemampuan ini memungkinkan kita untuk membaca maksud dari sebuah gambar teknis, memastikan sebuah sambungan presisi, atau sekadar memperkirakan kemiringan yang nyaman untuk sebuah tangga.
Mari kita terjun ke beberapa skenario nyata di mana penentuan sudut menjadi kunci penyelesaian masalah. Dari membaca denah rumah hingga menginterpretasi gambar potongan, kita akan melihat bagaimana konsep-konsep geometri yang telah dipelajari bekerja dalam kehidupan sehari-hari.
Studi Kasus: Menghitung Kemiringan Atap Rumah
Perhatikan sebuah gambar denah rumah dengan potongan atap pelana. Pada gambar potongan tersebut, atap digambarkan sebagai dua garis lurus yang bertemu di bubungan. Diketahui tinggi vertikal dari langit-langit ke puncak bubungan adalah 2 meter, dan setengah lebar rumah (jarak horizontal dari tembok ke tengah) adalah 5 meter. Untuk menentukan sudut kemiringan atap (θ), kita dapat menggunakan konsep trigonometri dasar pada segitiga siku-siku yang terbentuk.
Rasio sisi depan (tinggi) terhadap sisi samping (jarak horizontal) adalah tangen dari sudut θ. Jadi, tan(θ) = 2/5 = 0.4. Dengan menggunakan kalkulator atau tabel, kita menemukan bahwa θ kira-kira 21.8°. Informasi ini vital bagi tukang untuk memotong kasau dengan tepat.
Sudut Berpelurus dan Bertolak Belakang dalam Gambar Teknis
Dalam gambar teknik mesin atau arsitektur, seringkali tidak semua sudut diberi label. Misalnya, sebuah gambar menunjukkan dua batang besi yang disambung, membentuk sudut 135°. Jika kita ingin mengetahui sudut komplemennya (sudut di sebelahnya pada garis lurus yang sama), kita langsung menggunakan konsep sudut berpelurus: 180°
-135° = 45°. Atau, jika dua garis saling memotong dan salah satu sudut hasil perpotongan diketahui adalah 80°, maka sudut yang bertolak belakang dengannya pasti juga 80°, sementara sudut di sebelahnya (yang berpelurus) adalah 100°.
Penerapan ini mempercepat analisis dan meminimalkan kebutuhan pengukuran ulang.
Membaca Sudut pada Gambar Potongan, Tentukan besar sudut gambar
Gambar potongan (section drawing) dalam arsitektur atau desain produk menunjukkan bagian dalam suatu objek. Tips untuk membaca sudutnya adalah: pertama, identifikasi garis-garis yang merepresentasikan permukaan benda. Kedua, cari titik pertemuan garis-garis tersebut. Ketiga, perhatikan notasi atau dimensi yang diberikan. Jika tidak ada, gunakan skala gambar.
Misalnya, pada potongan sebuah braket logam berbentuk L, sudut internalnya hampir pasti 90°. Namun, pada potongan sebuah tangga, kemiringan anak tangga (riser dan tread) membentuk sudut tertentu yang biasanya berkisar antara 30° hingga 45° untuk kenyamanan. Interpretasi ini membantu memahami fungsi dan cara pembuatan objek tersebut.
Memperkirakan Sudut Berdasarkan Proporsi
Terkadang alat ukur tidak tersedia, tetapi kita perlu estimasi cepat. Caranya adalah dengan membandingkan secara visual. Sudut siku-siku (90°) adalah patokan utama. Bayangkan sebuah jam: jarum jam dari angka 12 ke 3 membentuk 90°. Sudut 45° kira-kira adalah setengahnya.
Sudut 30° terlihat lebih lancip dari 45°, sementara sudut 60° lebih terbuka. Untuk sudut tumpul, 120° adalah 90° ditambah 30°, dan 135° adalah 90° ditambah 45°. Dengan sering berlatih mengasosiasikan besaran sudut dengan bentuk yang dilihat, kemampuan estimasi visual akan semakin terasah. Ini berguna saat membuat sketsa cepat atau mengecek kesalahan yang mencolok pada sebuah gambar.
Latihan dan Eksplorasi Sudut
Seperti keterampilan lainnya, keahlian menentukan besar sudut dari gambar hanya bisa menjadi mahir melalui praktik. Bagian ini dirancang untuk mengasah kemampuan Anda, mulai dari soal-soal terstruktur hingga eksplorasi bebas di lingkungan sekitar. Jangan takut untuk salah; proses mencoba, menganalisis, dan mengoreksi adalah cara terbaik untuk belajar.
Mari kita mulai dengan beberapa soal latihan bertingkat. Setiap soal dilengkapi dengan solusi yang tidak hanya memberikan jawaban, tetapi juga menjelaskan alur pikir dan konsep apa yang diterapkan. Cobalah selesaikan sendiri terlebih dahulu sebelum melihat pembahasannya.
Soal Latihan Bertingkat
Berikut adalah tiga soal dengan tingkat kesulitan yang berbeda. Gambar yang dimaksud dapat Anda bayangkan atau sketsa sederhana di kertas berdasarkan deskripsi.
- Dasar: Pada gambar segitiga ABC, diketahui sudut A = 50° dan sudut B = 70°. Berapakah besar sudut C?
- Menengah: Perhatikan gambar dua garis sejajar yang dipotong oleh sebuah garis transversal. Jika salah satu sudut dalam sepihak yang terbentuk besarnya 115°, berapakah besar sudut dalam sepihak yang lain dan sudut yang bertolak belakang dengan sudut 115° tersebut?
- Lanjutan: Dari gambar denah sebuah lahan berbentuk segi lima tidak beraturan, empat sudut dalamnya telah diukur: 95°, 110°, 85°, dan 130°. Berapakah besar sudut dalam kelima yang belum diketahui?
Solusi dan Alur Pikir
Mari kita bahas solusi dari setiap soal untuk memahami proses penyelesaiannya.
Solusi Soal 1: Konsep yang digunakan adalah jumlah sudut dalam segitiga = 180°. Jadi, sudut C = 180°
-(sudut A + sudut B) = 180°
-(50° + 70°) = 180°
-120° = 60°.
Solusi Soal 2: Konsep kunci di sini adalah sudut-sudut yang terbentuk pada garis sejajar yang dipotong transversal. Sudut dalam sepihak jumlahnya 180°. Jika satu sudut 115°, maka pasangannya adalah 180°
-115° = 65°. Selanjutnya, sudut yang bertolak belakang dengan sudut 115° besarnya sama, yaitu 115°.
Solusi Soal 3: Ini menerapkan rumus jumlah sudut dalam segi-n. Untuk segilima (n=5), jumlah total sudut dalamnya adalah (5-2) × 180° = 3 × 180° = 540°. Empat sudut yang diketahui jumlahnya: 95° + 110° + 85° + 130° = 420°. Maka, sudut kelima = 540°
-420° = 120°.
Eksplorasi Sudut di Lingkungan Sekitar
Matematika ada di mana-mana. Cobalah aktivitas eksplorasi ini: ambil kamera ponsel atau buku sketsa, dan carilah minimal lima objek berbeda di sekitar Anda yang menampilkan sudut dengan jenis yang berbeda-beda (lancip, siku, tumpul). Contohnya bisa berupa: sambungan rangka sepeda (berbagai sudut), pola susun bata (biasanya siku-siku), kemiringan tangga, bentuk pola pada daun, atau struktur penyangga jembatan. Foto atau gambar objek tersebut, lalu perkirakan besar sudutnya.
Jika memungkinkan, verifikasi dengan aplikasi pengukur sudut di ponsel atau busur derajat. Catat pengamatan Anda.
Panduan Koreksi Mandiri
Setelah menyelesaikan pengukuran atau perhitungan, lakukan pengecekan dengan panduan ini untuk memastikan hasil Anda masuk akal. Pertama, periksa konsistensi dengan jenis sudut: apakah hasil 45° untuk sudut yang terlihat sangat tumpul? Mungkin ada kesalahan. Kedua, gunakan hukum jumlah sudut: pada segitiga, pastikan ketiga sudut benar-benar berjumlah 180°; pada segiempat, pastikan berjumlah 360°. Ketiga, manfaatkan hubungan sudut: jika ada garis lurus, pastikan sudut-sudut yang berpelurus jumlahnya 180°; jika ada garis berpotongan, pastikan sudut yang bertolak belakang sama besar.
Proses koreksi mandiri ini akan mengembangkan intuisi geometris dan kepercayaan diri Anda dalam bekerja dengan gambar.
Penutupan
Jadi, setelah menjelajahi berbagai konsep dan metode, kini kita sampai pada kesimpulan bahwa kemampuan menentukan besar sudut gambar adalah sebuah superpower dalam memahami struktur dan desain. Keterampilan ini melampaui kertas dan pensil, menghubungkan logika matematika dengan keindahan dunia nyata. Dengan latihan dan eksplorasi terus-menerus, mata kita akan terlatih untuk melihat tidak hanya bentuk, tetapi juga hubungan geometris yang membentuknya, membuka pintu kreativitas dan pemecahan masalah yang lebih luas.
Sudut Pertanyaan Umum (FAQ)
Bagaimana jika sudut pada gambar tidak jelas ujung pertemuannya atau garisnya putus-putus?
Perpanjang garis-garis tersebut secara imajiner atau menggunakan penggaris hingga mereka bertemu. Titik pertemuan garis yang diperpanjang itulah yang menjadi titik sudut yang valid untuk diukur.
Apakah ada cara cepat memperkirakan sudut 90 derajat tanpa busur?
Ya, gunakan benda berbentuk siku-siku seperti kertas biasa (jika pinggirannya lurus), cover buku, atau bahkan layar ponsel. Tempelkan benda tersebut ke sudut gambar; jika sisi dalamnya pas menempel, besar kemungkinan itu adalah sudut siku-siku.
Dalam gambar 3D atau perspektif, apakah pengukuran sudutnya tetap akurat?
Tidak sepenuhnya. Gambar perspektif mengandung ilusi kedalaman. Sudut yang diukur pada gambar 2D proyeksinya tidak sama dengan sudut sebenarnya di ruang 3D. Diperlukan pengetahuan teknik gambar atau software khusus untuk analisis yang tepat.
Menentukan besar sudut gambar itu ibarat mengukur nilai waktu dengan tepat. Ada perdebatan menarik, misalnya tentang frasa Mana yang Benar: Time Is Money atau Time Is the Money , yang menunjukkan bahwa presisi dalam memilih kata, sama seperti presisi dalam menghitung sudut, sangatlah krusial. Jadi, setelah memahami filosofi waktu, mari kita kembali fokus dan teliti dalam menentukan setiap derajat sudut pada gambar di hadapan kita.
Bagaimana cara mengukur sudut yang lebih kecil dari 1 derajat pada gambar skala besar?
Untuk ketelitian ekstrem, alat ukur fisik seperti busur mungkin kurang tepat. Gunakan software desain (e.g., AutoCAD, SketchUp) atau aplikasi pengukur sudut digital yang dapat melakukan zoom-in tak terbatas, sehingga pengukuran bisa lebih presisi.
Apa bedanya “besar sudut” dengan “arah sudut” dalam konteks gambar?
Besar sudut (magnitude) hanya menyatakan ukuran bukaannya (misal, 45°). Arah sudut (orientation) berkaitan dengan posisinya relatif terhadap suatu acuan, seperti utara dalam peta atau sumbu koordinat. Dalam menentukan besar sudut gambar, yang dicari adalah besarnya, bukan arahnya.
