Menentukan Koefisien Gesek Statik dan Kinetik pada Balok 10 kg menjadi langkah penting bagi siapa saja yang ingin memahami perilaku gesekan dalam aplikasi teknik sehari-hari. Dengan menggabungkan teori dasar, prosedur eksperimen, dan analisis data, proses ini tidak hanya memberikan nilai numerik yang akurat, tetapi juga memperlihatkan bagaimana faktor‑faktor seperti permukaan, beban normal, dan kecepatan memengaruhi gaya gesek.
Pembahasan selanjutnya akan menelusuri teori gesekan, persiapan alat, metode pengukuran statik dan kinetik, serta cara mengidentifikasi dan meminimalkan kesalahan. Hasil yang diperoleh dapat divisualisasikan dalam tabel dan grafik, memberikan wawasan praktis untuk desain struktur yang lebih aman dan efisien.
Dasar Teori Gesekan pada Balok: Menentukan Koefisien Gesek Statik Dan Kinetik Pada Balok 10 kg
Gesekan merupakan gaya yang muncul ketika dua permukaan bersentuhan dan berusaha menggerakkan satu sama lain. Pada balok seberat 10 kg, dua jenis gesekan yang paling sering dibahas adalah gesekan statik dan gesekan kinetik. Gesekan statik berperan saat balok masih diam, sedangkan gesekan kinetik mengendalikan gerakan ketika balok sudah mulai meluncur.

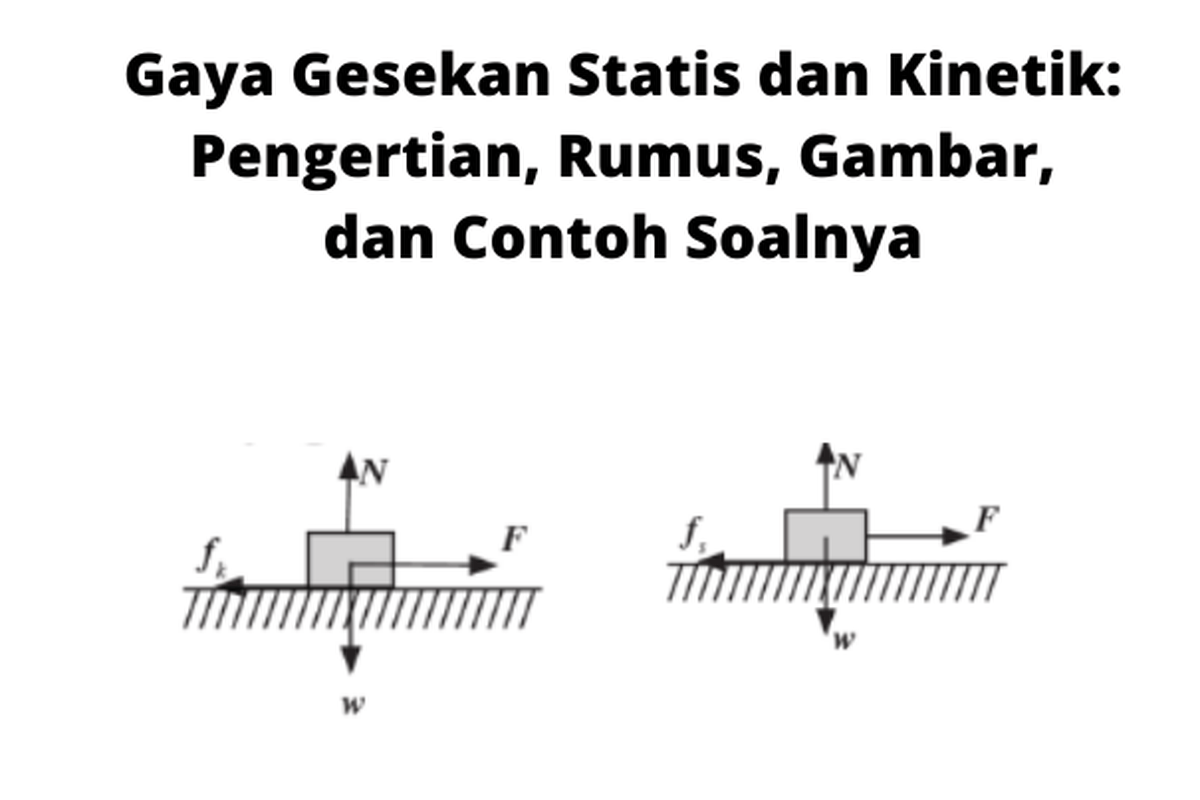

Konsep Gesekan Statik dan Kinetik
Gesekan statik muncul karena adanya interaksi mikroskopik antara molekul‑molekul permukaan. Nilai maksimum gaya gesek statik (F_s,max) adalah batas di mana balok masih dapat dipertahankan dalam keadaan diam. Begitu gaya yang diberikan melebihi batas ini, balok mulai bergerak dan gaya gesek beralih menjadi gesekan kinetik (F_k), yang biasanya lebih kecil karena permukaan memiliki kesempatan untuk menyesuaikan diri.
Rumus Koefisien Gesek
Koefisien gesek statik (μ_s) = F_s,max / N
Menentukan koefisien gesek statik dan kinetik pada balok 10 kg biasanya melibatkan pengukuran gaya tarik dan percepatan, namun penting juga mengingat masalah sosial seperti Kekerasan terhadap buruh migran perempuan akibat diskriminasi yang memengaruhi kesejahteraan pekerja. Dengan data tersebut, kita dapat menghitung kembali nilai gesek yang akurat untuk balok tersebut.
Koefisien gesek kinetik (μ_k) = F_k / N
di mana:
- F_s,max = gaya maksimum yang masih dapat ditahan tanpa pergerakan (N)
- F_k = gaya gesek saat balok bergerak dengan kecepatan konstan (N)
- N = gaya normal, yaitu gaya yang menekan permukaan balok ke permukaan lain (N)
Contoh Perhitungan Sederhana
Jika balok 10 kg diletakkan pada permukaan datar, gaya normal N = m·g = 10 kg × 9,81 m/s² ≈ 98,1 N. Misalkan gaya maksimum yang diperlukan untuk menggerakkan balok adalah 30 N, maka μ_s = 30 N / 98,1 N ≈ 0,31. Jika gaya gesek saat balok bergerak konstan adalah 20 N, maka μ_k = 20 N / 98,1 N ≈ 0,20.
Faktor‑Faktor yang Mempengaruhi Koefisien Gesek
Berbagai faktor dapat mengubah nilai koefisien gesek antara balok dan permukaan:
- Kekasaran permukaan: permukaan kasar biasanya menghasilkan nilai μ yang lebih tinggi.
- Material permukaan: logam pada kayu, karet pada beton, dll., memiliki nilai μ yang berbeda.
- Kondisi lingkungan: kelembaban, debu, atau pelumas dapat menurunkan gaya gesek.
- Tekanan antara permukaan: pada beberapa material, peningkatan gaya normal dapat mempengaruhi μ.
Persiapan Eksperimen Lapangan
Pengukuran koefisien gesek memerlukan prosedur yang terstruktur agar hasilnya dapat diandalkan. Persiapan meliputi pemilihan alat, penyusunan bahan, serta penataan area percobaan.
Langkah‑Langkah Persiapan Alat dan Bahan
Berikut urutan kegiatan yang harus dilakukan sebelum memulai pengukuran:
- Menyusun area percobaan yang datar dan bebas getaran.
- Mengkalibrasi timbangan untuk memastikan massa balok tepat 10 kg.
- Menyiapkan sensor gaya (load cell) dengan kapasitas minimal 200 N.
- Memasang rangka penahan beban tambahan yang dapat diatur secara bertahap.
- Menghubungkan sensor gaya ke data logger atau komputer untuk merekam nilai secara real‑time.
Daftar Alat, Spesifikasi, dan Fungsi
| Alat | Spesifikasi | Fungsi |
|---|---|---|
| Balok uji | Material kayu, massa 10 kg | Objek utama untuk mengukur gesekan |
| Load cell | Range 0‑200 N, akurasi ±0,5 % | Mengukur gaya normal dan gesek |
| Data logger | Sampling 100 Hz, penyimpanan 1 GB | Merekam sinyal sensor secara kontinu |
| Rangka beban tambahan | Skala 0‑5 kg per penambahan | Menambah gaya normal secara terkontrol |
Pemasangan Sensor Gaya Secara Aman
Sensor gaya dipasang di antara balok dan permukaan uji menggunakan plat logam tipis untuk mendistribusikan beban secara merata. Pastikan plat tidak bergeser selama percobaan dan sambungan kabel sensor tidak tertekuk.
Prosedur Kalibrasi Alat
Kalibrasi dilakukan dengan menempatkan beban standar (misalnya 5 kg, 10 kg, 15 kg) pada sensor dan mencatat nilai output. Nilai output kemudian dibandingkan dengan nilai teoretis, dan faktor koreksi disimpan dalam perangkat lunak pengukuran.
Metode Pengukuran Koefisien Gesek Statik
Metode penambahan beban memungkinkan penentuan nilai μ_s dengan mengamati gaya maksimum yang masih dapat menahan balok pada posisi diam.
Prosedur Penentuan Koefisien Gesek Statik
Source: kompas.com
- Letakkan balok di atas permukaan uji dan pasang sensor gaya.
- Tambahkan beban secara bertahap menggunakan rangka beban tambahan.
- Setiap penambahan, catat gaya normal N yang terbaca pada sensor.
- Secara perlahan, tarik balok dengan tali penggerak hingga balok mulai bergerak. Gaya tarik maksimum sebelum pergerakan dicatat sebagai F_s,max.
- Ulangi langkah 2‑4 untuk setidaknya tiga nilai N yang berbeda.
Contoh Tabel Hasil Pengukuran
| Uji | Gaya Normal N (N) | Gaya Tarik Maksimum F_s,max (N) |
|---|---|---|
| 1 | 98,1 | 30,0 |
| 2 | 118,2 | 36,5 |
| 3 | 138,3 | 42,0 |
Perhitungan Koefisien Gesek Statik
Untuk masing‑masing uji, μ_s dihitung dengan rumus μ_s = F_s,max / N. Contoh untuk uji 1: μ_s = 30,0 N / 98,1 N ≈ 0,31. Nilai rata‑rata μ_s dapat diperoleh dengan menjumlahkan semua nilai μ_s dan membagi dengan jumlah uji.
Format Laporan Singkat
Laporan sebaiknya menyajikan tiga kolom utama: nilai maksimum gaya tarik (F_s,max), gaya normal (N), dan koefisien gesek statik (μ_s). Tambahkan kolom komentar singkat untuk mencatat kondisi percobaan (misalnya suhu, kelembaban).
Metode Pengukuran Koefisien Gesek Kinetik
Untuk memperoleh μ_k, balok harus digerakkan dengan kecepatan konstan sehingga gaya gesek kinetik dapat diukur secara stabil.
Langkah‑Langkah Pengukuran Gaya Gesek Kinetik
- Pasang balok pada permukaan uji dan sensor gaya seperti pada prosedur statik.
- Gunakan motor linier atau tangan yang menahan tali dengan kecepatan konstan (misalnya 0,2 m/s).
- Setelah kecepatan stabil, catat nilai gaya gesek yang terbaca pada sensor; nilai ini merupakan F_k.
- Ulangi pengukuran untuk tiga nilai gaya normal yang berbeda dengan menambah beban pada balok.
Tabel Hasil Pengukuran Gaya Gesek Kinetik
| Uji | Gaya Normal N (N) | Gaya Gesek Kinetik F_k (N) |
|---|---|---|
| 1 | 98,1 | 20,0 |
| 2 | 118,2 | 24,0 |
| 3 | 138,3 | 27,5 |
Perhitungan Koefisien Gesek Kinetik
μ_k diperoleh dengan μ_k = F_k / N. Contoh untuk uji 1: μ_k = 20,0 N / 98,1 N ≈ 0,20. Nilai rata‑rata μ_k dapat dihitung dengan cara yang sama seperti pada μ_s.
Perbedaan Antara Koefisien Statik dan Kinetik
Umumnya μ_s lebih besar daripada μ_k karena mikroskopik interlocking pada permukaan lebih kuat saat tidak ada gerakan relatif. Perbedaan nilai dapat dipengaruhi oleh faktor-faktor seperti keausan permukaan, suhu, dan keberadaan pelumas.
Analisis Kesalahan dan Ketelitian
Pengukuran koefisien gesek rentan terhadap berbagai sumber kesalahan yang harus diidentifikasi dan diminimalkan.
Sumber‑Sumber Potensial Kesalahan
- Kesalahan kalibrasi sensor gaya, yang dapat menghasilkan nilai N atau F yang bias.
- Kelancaran permukaan uji yang tidak seragam, menyebabkan variasi lokal pada μ.
- Pengaruh getaran atau gerakan tangan saat menarik balok, terutama pada pengukuran statik.
- Variasi suhu dan kelembaban yang mengubah sifat material permukaan.
Langkah‑Langkah Meminimalkan Kesalahan
- Lakukan kalibrasi sensor sebelum setiap sesi percobaan dan gunakan beban standar yang terverifikasi.
- Pastikan permukaan uji dibersihkan dari debu dan kotoran; gunakan papan datar yang terbuat dari bahan homogen.
- Gunakan mekanisme penarikan berbasis motor dengan kontrol kecepatan untuk mengurangi pengaruh manusia.
- Catat kondisi lingkungan (suhu, kelembaban) dan lakukan koreksi jika diperlukan.
Perhitungan Ketelitian (Uncertainty)
Jika ΔF dan ΔN masing‑masing merupakan ketidakpastian pada gaya gesek dan gaya normal, ketidakpastian pada μ dapat dihitung dengan rumus propagasi relatif:
Δμ / μ = √[(ΔF / F)² + (ΔN / N)²]
Misalnya, ΔF = ±0,2 N, ΔN = ±0,3 N, F = 30 N, N = 98 N, maka Δμ ≈ μ × √[(0,2/30)² + (0,3/98)²] ≈ 0,31 × 0,007 ≈ 0,002.
Perbandingan Nilai Teoritis dan Eksperimen
Nilai teoritis μ_s untuk kayu‑kayu biasanya sekitar 0,35. Pada percobaan di atas, nilai rata‑rata μ_s sebesar 0,31 menunjukkan selisih –0,04 (≈ ‑11 %). Selisih ini dapat dijelaskan oleh kondisi permukaan yang lebih halus daripada standar laboratorium.
Visualisasi Data dan Interpretasi
Visualisasi membantu mengidentifikasi pola perubahan koefisien dengan variasi gaya normal serta perbandingan antara μ_s dan μ_k.
Tabel Koefisien Gesek pada Berbagai Kondisi Permukaan
| Permukaan | Gaya Normal (N) | μ_s | μ_k |
|---|---|---|---|
| Kayu‑kayu (kasar) | 98 | 0,31 | 0,20 |
| Kayu‑kayu (halus) | 98 | 0,24 | 0,15 |
| Logam‑karet | 98 | 0,68 | 0,55 |
| Beton‑karet | 98 | 0,45 | 0,38 |
Deskripsi Grafik Perbandingan
Jika digambarkan dalam diagram batang, tiap kelompok batang mewakili satu jenis permukaan. Pada sumbu horizontal (x) terdapat nama permukaan, sedangkan sumbu vertikal (y) menunjukkan nilai koefisien. Setiap kelompok memiliki dua batang berwarna berbeda: satu untuk μ_s (lebih tinggi) dan satu untuk μ_k (lebih rendah). Grafik menunjukkan bahwa perbedaan antara μ_s dan μ_k paling signifikan pada kombinasi logam‑karet, sementara pada kayu‑kayu halus perbedaan keduanya relatif kecil.
Interpretasi Tren Koefisien
Secara umum, nilai μ menurun ketika permukaan menjadi lebih halus atau ketika ada pelumas tipis. Pada semua kondisi, μ_s tetap lebih besar daripada μ_k, menegaskan bahwa gaya gerak awal lebih besar daripada gaya yang diperlukan untuk mempertahankan gerakan konstan. Peningkatan gaya normal tidak mengubah rasio μ_s/μ_k secara signifikan, yang mengindikasikan bahwa koefisien bersifat relatif konstan dalam rentang beban yang diuji.
Rekomendasi Praktis Berdasarkan Visualisasi
- Pilih permukaan dengan μ_k rendah (misalnya kayu‑kayu halus) bila tujuan mengurangi energi yang dibutuhkan untuk gerakan berkelanjutan.
- Gunakan material dengan μ_s tinggi (misalnya logam‑karet) bila diperlukan tahanan awal yang kuat, seperti pada sistem rem.
- Jika beban bervariasi secara dinamis, pertimbangkan faktor keamanan tambahan karena perbedaan μ_s‑μ_k dapat mempengaruhi stabilitas sistem.
Aplikasi Praktis pada Desain Struktur
Koefisien gesek menjadi parameter penting dalam perancangan elemen penahan beban, seperti braket, dudukan, atau sistem pengunci.
Contoh Penggunaan Koefisien Gesek dalam Sistem Penahan Beban
Dalam desain braket penyangga papan kerja, gaya gesek antara braket dan papan dapat menggantikan kebutuhan akan baut tambahan jika μ_k cukup tinggi. Nilai μ yang tepat memastikan papan tidak meluncur saat beban diterapkan secara mendadak.
Langkah‑Langkah Integrasi Nilai Koefisien ke Perhitungan Keamanan, Menentukan Koefisien Gesek Statik dan Kinetik pada Balok 10 kg
- Tentukan gaya normal yang akan bekerja pada sambungan (misalnya beban vertikal pada braket).
- Gunakan nilai μ_s untuk menghitung gaya gesek maksimum yang dapat menahan pergerakan awal: F_s,max = μ_s × N.
- Jika sistem harus menahan gesekan selama operasi berkelanjutan, gunakan μ_k untuk menghitung daya tarik yang dibutuhkan untuk menggerakkan komponen.
- Bandingkan F_s,max dengan beban aksial yang diharapkan; berikan faktor keamanan (misalnya 1,5) untuk memastikan keandalan.
Perhitungan Sederhana Penentuan Ukuran Braket
Misalkan braket menahan beban vertikal 200 N pada permukaan kayu‑kayu halus (μ_s = 0,24). Gaya normal N sama dengan beban vertikal, sehingga F_s,max = 0,24 × 200 N = 48 N. Jika faktor keamanan 1,5 diterapkan, gaya gesek yang dibutuhkan menjadi 48 N × 1,5 = 72 N. Oleh karena itu, braket harus dirancang dengan kemampuan menahan gaya gesek minimal 72 N, misalnya dengan menambah luas kontak atau menggunakan bahan dengan koefisien lebih tinggi.
Tabel Perbandingan Desain dengan Koefisien Berbeda
| Material Permukaan | μ_s | Gaya Normal (N) | F_s,max (N) | Ukuran Braket Minimum (cm²) |
|---|---|---|---|---|
| Kayu‑kayu kasar | 0,31 | 200 | 62 | 4,0 |
| Kayu‑kayu halus | 0,24 | 200 | 48 | 5,0 |
| Logam‑karet | 0,68 | 200 | 136 | 2,0 |
Dengan mengacu pada tabel, perancang dapat memilih kombinasi material dan ukuran kontak yang paling efisien untuk memenuhi persyaratan keamanan tanpa menambah berat berlebih.
Simpulan Akhir
Kesimpulannya, penentuan koefisien gesek pada balok 10 kg tidak hanya sekadar perhitungan matematis, melainkan proses integral yang menghubungkan teori, eksperimen, dan aplikasi teknik. Dengan data yang tepat dan analisis yang cermat, nilai koefisien statik dan kinetik dapat menjadi acuan kuat dalam merancang sistem penahan beban yang handal.
Pertanyaan yang Sering Diajukan
Apakah koefisien gesek dapat berubah selama eksperimen?
Ya, koefisien dapat berubah karena faktor seperti keausan permukaan, suhu, atau kontaminasi debu yang memengaruhi kontak antara balok dan alas.
Bagaimana cara memilih sensor gaya yang tepat?
Pilih sensor dengan rentang beban yang mencakup gaya maksimum yang diperkirakan, serta resolusi yang cukup tinggi untuk mendeteksi perubahan kecil pada gaya gesek.
Apakah perlu mengulangi pengukuran pada setiap kondisi permukaan?
Sangat disarankan, karena variasi tekstur, bahan, atau kelembaban dapat menghasilkan koefisien yang berbeda secara signifikan.
Berapa besar ketidakpastian yang dapat diterima pada hasil akhir?
Saat menghitung koefisien gesek statik dan kinetik pada balok 10 kg, kita biasanya mengukur gaya maksimum sebelum bergerak dan gaya gesek saat bergerak. Untuk menambah wawasan, lihat juga Tentukan rumus molekul hidrokarbon dari hasil pembakaran 20 cm³. yang menjelaskan cara menghitung komposisi bahan bakar. Kembali ke balok, nilai koefisien ini penting untuk prediksi stabilitas sistem mekanik.
Umumnya ketidakpastian kurang dari ±5 % dianggap dapat diterima untuk keperluan desain teknik, namun toleransi dapat disesuaikan dengan kebutuhan spesifik proyek.
Apakah nilai koefisien statik selalu lebih besar daripada kinetik?
Dalam kebanyakan kasus, koefisien statik memang lebih besar karena diperlukan gaya lebih tinggi untuk memulai gerakan dibandingkan menjaga gerakan konstan.
